Zelfdragende Monopool Stalen Toren Hoge Sterkte Tubulaire Communicatiepaal Toren Heet Verzinkt Q235B voor Stedelijk Draadloos Netwerk Antenne Site Ondersteuning
JIAYAO CO.,LTD
Productomschrijving
PREMIUM STALEN MONOPOOL TOREN VOOR TELECOMMUNICATIE & MOBIELE COMMUNICATIE
Ontdek onze hoogwaardige Monopool Toren, een geavanceerde tubulaire staalconstructie ontworpen voor moderne telecommunicatie-infrastructuur.

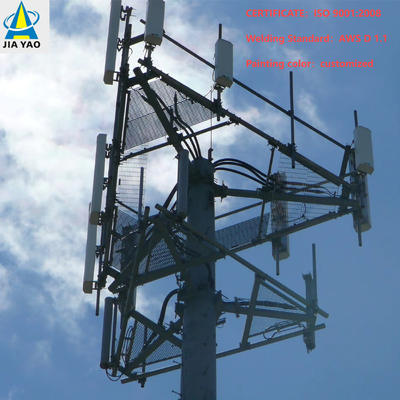

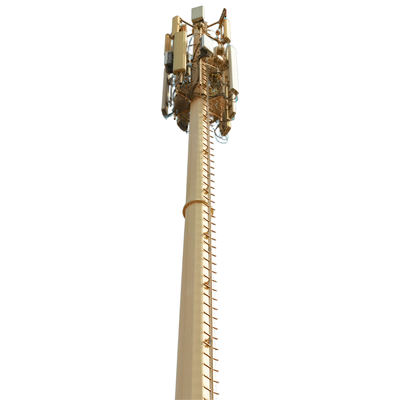

Ontworpen met een gestroomlijnde enkelpaal configuratie, beschikt deze zelfdragende communicatietoren over een geïntegreerd werkplatform, veilige antennebeugels en een ingebouwd laddersysteem voor veilige onderhoudstoegang.
Gemaakt van premium ASTM A36/A572 Gr50 of S275JR plaatstaal, bieden onze monopool torens uitzonderlijke corrosie- en slijtvastheid voor betrouwbare prestaties op lange termijn.
Vergeleken met traditionele hoekstaal torens, biedt onze telecom monopool een aanzienlijk kleinere voetafdruk, waardoor het de ideale oplossing is voor stedelijke installaties en locaties met beperkte ruimte.
Verkrijgbaar in standaardhoogtes van 20m, 30m, 40m, of volledig aangepaste configuraties, combineren JIAYAO monopool torens esthetische aantrekkingskracht met robuuste engineering - ondersteund door een indrukwekkende ontwerplevensduur van 50 jaar.
Of u nu 5G-netwerken uitbreidt, draadloze infrastructuur upgradet of nieuwe cel locaties bouwt, onze stalen monopool torens leveren ongeëvenaarde waarde en betrouwbaarheid.
1. Belangrijkste Details:
Oorsprong: Hebei, China (Vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecom Toren
Oppervlaktebehandeling: Heet Verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecom toren wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin
Torenonderdelen: Eén stalen toren is opgesplitst in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische Gegevens
| Ontwerp |
| 1. Ontwerpcodes |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Constructiestaal |
| 2. Kwaliteit |
Zacht Staal |
Hoge Treksterkte Staal |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerpsnelheid wind |
Tot 250 km/u |
| 4. Toelaatbare doorbuiging |
0,5 ~1,0 graad @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Vloeigrens (t≤16mm) (Mpa) |
355 |
235 |
| 7. Rek (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Kwaliteit |
Kwaliteit 4.8, 6.8, 8.8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO 898-1 |
| 10.2 Moeren |
ISO 898-2 |
| 10.3 Ringen |
ISO 6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Ringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2 Afgeschermd Booglassen & Ondergedompeld Booglassen (SAW) |
| 13. Norm |
AWS D1.1 |
| Markering |
| 14. Methode van markering van de onderdelen |
Hydraulisch persen |
| Verzinken |
| 15. Verzinkingsnorm van staalprofielen |
ISO 1461 of ASTM A123 |
| 16. Verzinkingsnorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trektest, Elementenanalyse, Sharpy-test (slagtest), Koude Buiging,
Preece-test, Hamer-test |
| Capaciteit |
| 18. Maximale Productiecapaciteit |
50.000 TON per jaar |
MOBIELE COMMUNICATIENETWERKEN
Ideaal voor 4G LTE en 5G mobiele basisstations, bieden onze monopool torens betrouwbare structurele ondersteuning voor multi-carrier antennesystemen, waardoor naadloze draadloze dekking in stedelijke en voorstedelijke gebieden mogelijk is.
TELECOMMUNICATIE INFRASTRUCTUUR
Perfect voor telecomproviders en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en point-to-point communicatieverbindingen.
BROADCAST & TRANSMISSIEDIENSTEN
Geschikt voor FM/AM radio-uitzendingen, televisie signaaltransmissie en digitale uitzendtoepassingen die verhoogde antenne positionering vereisen voor optimale signaalvoortplanting.
STEDELIJKE & RUIMTEBEPERKTE INSTALLATIES
Het compacte enkelpaal ontwerp maakt onze monopool torens de voorkeurskeuze voor stadscentra, commerciële districten, snelwegen en woongebieden waar het minimaliseren van visuele impact en landgebruik essentieel is.
" style="padding: 0px 4px;">
MOBIELE COMMUNICATIENETWERKEN
Ideaal voor 4G LTE en 5G mobiele basisstations, bieden onze monopool torens betrouwbare structurele ondersteuning voor multi-carrier antennesystemen, waardoor naadloze draadloze dekking in stedelijke en voorstedelijke gebieden mogelijk is.
TELECOMMUNICATIE INFRASTRUCTUUR
Perfect voor telecomproviders en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en point-to-point communicatieverbindingen.
BROADCAST & TRANSMISSIEDIENSTEN
Geschikt voor FM/AM radio-uitzendingen, televisie signaaltransmissie en digitale uitzendtoepassingen die verhoogde antenne positionering vereisen voor optimale signaalvoortplanting.
STEDELIJKE & RUIMTEBEPERKTE INSTALLATIES
Het compacte enkelpaal ontwerp maakt onze monopool torens de voorkeurskeuze voor stadscentra, commerciële districten, snelwegen en woongebieden waar het minimaliseren van visuele impact en landgebruik essentieel is.
⇔Wat is het hoofdlichaam van een monopool toren?
Het hoofdlichaam van een monopool toren is een enkele, zelfdragende massieve/semi-massieve schacht die de kern dragende structuur van de toren vormt, afgestemd op stedelijk gebruik. Het is typisch vervaardigd uit hoogwaardige gewalste staalplaten (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste polygonale vorm (diameters 0,5-2m, geschaald naar torenhoogte) met een taps toelopend ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10m tot 60m (aanpasbaar voor 5G microstations of stedelijke communicatiehubs) en dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopool toren.
⇔Wat zijn de bodemflens, ladder en platform van een monopool toren?
1. Bodemflens: Het is een zwaar stalen component dat aan de basis van de hoofdschacht van de monopool is gelast, en fungeert als de kritieke verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anti-corrosie processen, sluit het aan op de ankerbouten van de fundering om de toren verticaal te bevestigen en de gehele structurele en apparatuurlasten naar de grond over te brengen, wat de algehele stabiliteit van de toren garandeert.
2. Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdschacht van de monopool, gemaakt van corrosiebestendig verzinkt staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor inspectie van de toren, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig torenonderhoud.

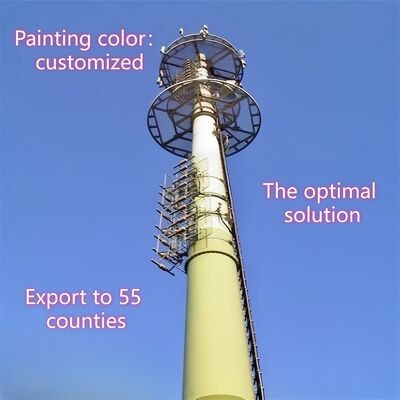

3. Platform: De monopool toren is uitgerust met compacte, geïntegreerde stalen platforms (aangepast aan projectbehoeften) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit verzinkt staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecommunicatieapparatuur (bijv. 5G antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen bij de ultra-compacte voetafdruk van de monopool, maximaliseren ze het operationele gemak zonder de gestroomlijnde, onopvallende stedelijke uitstraling van de toren te compromitteren.
⇔Wat is het hoofdlichaam van een monopool toren na heet verzinken?
Na heet verzinken blijft het hoofdlichaam van de monopool toren de kern cilindrische/polygonale stalen schacht (vervaardigd uit hoogwaardige gewalste staalplaten Q345B/ASTM A500 Grade B) met een taps toelopend ontwerp, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak bedekt is met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123 norm. Deze verzinkte laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie door de buitenomgeving, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het verzinkte hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (AWS D1.1-conform) zijn eveneens verzinkt om een consistente anti-corrosie prestatie en de algehele structurele integriteit van het torenlichaam te garanderen.
Klik Hier Voor Meer Informatie!!!
OVER ONS BEDRIJF
VERPAKKING & VERZENDING
Reguliere klanten
Certificeringen
Onze Diensten
FAQ
V: Wat is de acceptabele MOQ?
A: Onze acceptabele MOQ is 1 set. Elke proefbestelling in kleine hoeveelheden is welkom.
V: Wat is de levertijd?
A: Binnen 25 dagen na ontvangst van de aanbetaling.
V: Wat is de acceptabele betalingstermijn?
A: TT, L/C, Paypal, Western Union, .
V: Kunt u OEM voor mij doen?
A: We accepteren alle OEM-bestellingen, neem gewoon contact met ons op en geef ons uw ontwerp, wij bieden u een redelijke prijs.
V: Wanneer kan ik de offerte ontvangen?
A: We citeren u meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen. Als u zeer dringend bent om de offerte te ontvangen, bel ons dan of vertel ons per e-mail, zodat we uw aanvraag prioriteit kunnen geven.
V: Is uw communicatietoren structureel conform de ANSI / TIA/ EIA-222-G norm?
A: Ja.
V: Is de norm voor heet verzinken ASTM A 123/153?
A: Ja.
V: Kunt u een berekeningsboek leveren?
A: Ja, maar u moet betalen voor het berekeningsboek.
V: Hoe lang is de levensduur van uw product?
A: 50 jaar.
V; Is de structuur van de toren unitair?
A: Nee, we kunnen het ontwerpen en produceren volgens het verzoek van de klant.
V: Wat is uw betalingsmethode?
A: 30% per T/T als aanbetaling, saldo per T/T of L/C op zicht.
