Aangepast thermisch verzinkt monopool telecommastplatform voor antenne-uitbreidingsproject
JIAYAO CO.,LTD
Productomschrijving
1. Belangrijkste details:
Oorsprong: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecommast
Oppervlaktebehandeling: thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecommast wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin
Mastonderdelen: Eén stalen mast wordt in verschillende bundels gescheiden.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische gegevens
| Ontwerp |
| 1. Ontwerpcodes |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Constructiestaal |
| 2. Kwaliteit |
Zacht staal |
Hoogwaardig staal |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerpsnelheid wind |
Tot 250 km/u |
| 4. Toelaatbare doorbuiging |
0,5 ~ 1,0 graden @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Vloeigrens (t≤16mm) (Mpa) |
355 |
235 |
| 7. Rek (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Kwaliteit |
Kwaliteit 4.8, 6.8, 8.8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO 898-1 |
| 10.2 Moeren |
ISO 898-2 |
| 10.3 Ringen |
ISO 6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Ringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2 afgeschermde booglassen & Ondergedompeld booglassen (SAW) |
| 13. Norm |
AWS D1.1 |
| Markering |
| 14. Methode van markering van de onderdelen |
Hydraulisch stampen |
| Verzinken |
| 15. Verzinkingsnorm van staalprofielen |
ISO 1461 of ASTM A123 |
| 16. Verzinkingsnorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trektest, Elementenanalyse, Sharpy-test (slagtest), Koude buiging,
Preece-test, Hamer-test |
| Capaciteit |
| 18. Maximale productiecapaciteit |
50.000 TON per jaar |
⇔Wat is het hoofdlichaam van een monopoolmast?

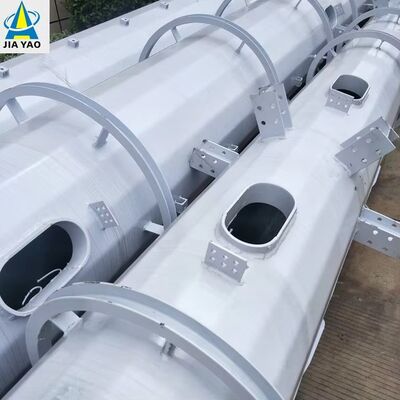

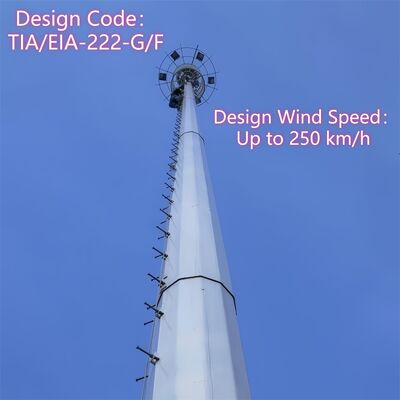

Het hoofdlichaam van een monopoolmast is een enkele, zelfdragende massieve/halfmassieve schacht die de kern dragende structuur van de mast vormt, op maat gemaakt voor stedelijk gebruik. Het is doorgaans vervaardigd uit hoogwaardige gewalste staalplaten (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5-2m, geschaald naar de hoogte van de mast) met een taps toelopend ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10m tot 60m (aanpasbaar voor 5G-microstations of stedelijke communicatieknooppunten) en dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopoolmast.
⇔Wat zijn de bodemflens, ladder en platform van een monopoolmast?
1. Bodemflens: Het is een zwaar stalen onderdeel dat aan de basis van de hoofdschacht van de monopool is gelast, en fungeert als de kritieke verbinding tussen het mastlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anticorrosieprocessen, sluit het aan op de ankerbouten van de fundering om de mast verticaal te bevestigen en de gehele structurele en apparatuurbelasting over te dragen aan de grond, waardoor de algehele stabiliteit van de mast wordt gewaarborgd.

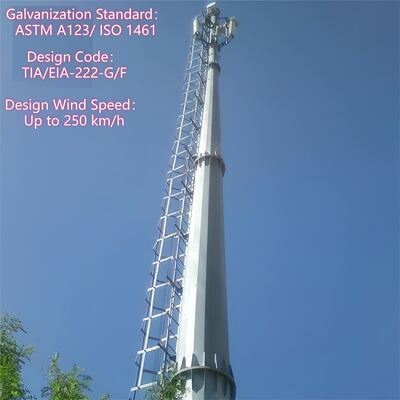

2. Ladder: Het is een ingebouwde interne klimladder die in de hoofdschacht van de monopool is geïntegreerd, geconstrueerd uit corrosiebestendig verzinkt staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor inspectie van de mast, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig mastonderhoud.

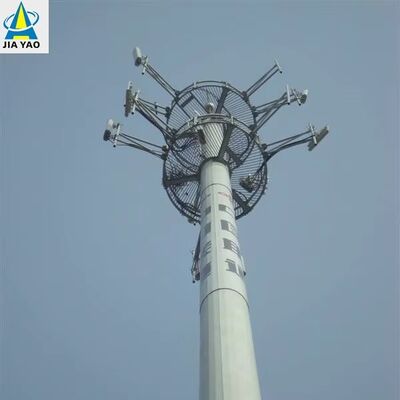

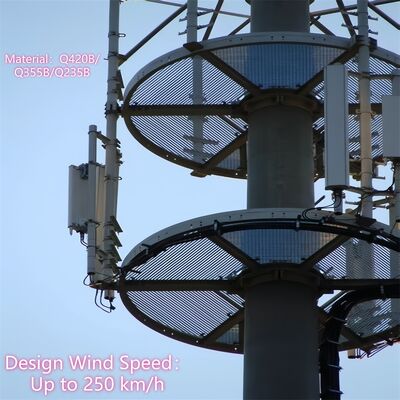

3. Platform: De monopoolmast is uitgerust met compacte, geïntegreerde stalen platforms (op maat gemaakt per projectbehoefte) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit verzinkt staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecomapparatuur (bijv. 5G-antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen op de ultracompacte voetafdruk van de monopool, maximaliseren ze het operationele gemak zonder afbreuk te doen aan het strakke, onopvallende stedelijke ontwerp van de mast.
⇔Wat is het hoofdlichaam van een monopoolmast na thermisch verzinken?
Na thermisch verzinken blijft het hoofdlichaam van de monopoolmast de enkele cilindrische/veelhoekige stalen schacht (vervaardigd uit hoogwaardige gewalste staalplaten Q345B/ASTM A500 Grade B) met een taps toelopend ontwerp, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak is bedekt met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123-norm. Deze verzinkte laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigingen, vocht en erosie door het buitenmilieu, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het verzinkte hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (conform AWS D1.1) zijn eveneens verzinkt om een consistente anticorrosieprestatie en de algehele structurele integriteit van het mastlichaam te garanderen.
