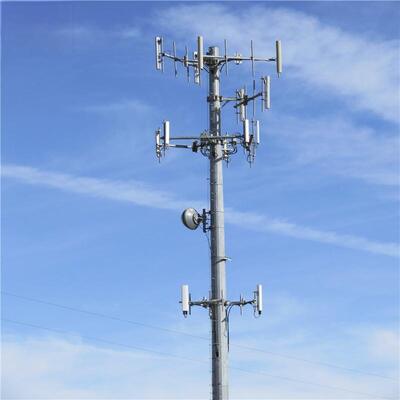

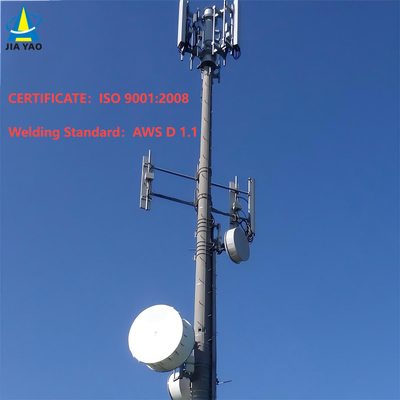

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

Ik ben online Chatten Nu

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie
20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

Grote Afbeelding :  20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

Productdetails:
Plaats van herkomst: China
Merknaam: Jiayao
Certificering: ISO9001:2008 COC
Modelnummer: Monopoletoren
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 4 ton
Prijs: US$1600,1-100Tons;US$1000,>=100 Tons
Verpakking Details: Verpakt in houten kisten of gebundeld met gegalvaniseerde platen
Levertijd: 15 dagen
Betalingscondities: L/C, T/T
Levering vermogen: 500 ton per maand
Contact Praatje Nu

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

beschrijving
Productnaam: 20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze Ontwerpstandaard: ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Certificering: ISO9001:2008 COC Hoogten: 9-40m (aanpasbaar)
Lassen: AWS D 1.1 Galvanisatie standaard: ASTM A123/ISO 1461
Moeren & Bouten: Graad 8,8/6,8/4,8 Anticorrosiebehandeling: Thermisch verzinkt
Windsnelheid: 120 km/u Materiaal: Gegalvaniseerd staal
Levensduur: Meer dan 30 jaar Type: telecommunicatietoren
Laadvermogen: 5 ton antennepool: 2-5
Funderingstype: Betonnen basis Galvanisatie: Thermisch verzinkt
Platform: 1

20m 30m 40m 5G Cel Basisstation Stalen Monopool Toren Zelfdragende Ronde Paal voor GSM Draadloze Communicatie

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie



20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

JIAYAO CO.,LTD

Productomschrijving

PREMIUM STALEN MONOPOOL TOREN VOOR TELECOMMUNICATIE & MOBIELE COMMUNICATIE

Ontdek onze hoogwaardige Monopool Toren, een geavanceerde buisvormige staalconstructie ontworpen voor moderne telecommunicatie-infrastructuur.

Ontworpen met een gestroomlijnde enkelpaalconfiguratie, beschikt deze zelfdragende communicatietoren over een geïntegreerd werkplatform, veilige antennebeugels en een ingebouwd klimladder systeem voor veilige onderhoudstoegang.

Onze monopool torens zijn vervaardigd uit premium ASTM A36/A572 Gr50 of S275JR plaatstaal en bieden uitzonderlijke corrosie- en slijtvastheid voor betrouwbare prestaties op lange termijn.

Vergeleken met traditionele hoekstalen torens, biedt onze telecom monopool een aanzienlijk kleinere voetafdruk, waardoor het de ideale oplossing is voor stedelijke installaties en locaties met beperkte ruimte.

Verkrijgbaar in standaardhoogtes van 20m, 30m, 40m, of volledig aangepaste configuraties, combineren JIAYAO monopool torens esthetische aantrekkingskracht met robuuste engineering - ondersteund door een indrukwekkende ontwerplevensduur van 50 jaar.

Of u nu 5G-netwerken uitbreidt, draadloze infrastructuur upgradet of nieuwe cel-sites bouwt, onze stalen monopool torens leveren ongeëvenaarde waarde en betrouwbaarheid.
20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie


1. Belangrijkste Details:
Oorsprong: Hebei, China (Vasteland) ; Merknaam: Jaoyao of OEM ; Modelnummer: Telecom Toren
Oppervlaktebehandeling: Thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecom toren wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin
Torenonderdelen: Eén stalen toren is opgesplitst in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.

3. Technische Gegevens
Ontwerp
1. Ontwerpcodes ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
Constructiestaal
2. Kwaliteit Zacht staal Hoge treksterkte staal
GB/T 700:Q235B, Q235C,Q235D GB/T1591:Q355B, Q355C,Q355D
ASTM A36 ASTM A572 Gr50
EN10025: S235JR, S235J0,S235J2 EN10025: S355JR, S355J0,S355J2
3. Ontwerpsnelheid wind Tot 250 km/u
4. Toelaatbare doorbuiging 0,5 ~1,0 graad @ operationele snelheid
5. Treksterkte (Mpa) 360~510 470~630
6. Vloeigrens (t≤16mm) (Mpa) 355 235
7. Rek (%) 20 24
8. Slagsterkte KV (J) 27(20°C)---Q235B(S235JR) 27(20°C)---Q345B(S355JR)
27(0°C)---Q235C(S235J0) 27(0°C)---Q345C(S355J0)
27(-20°C)---Q235D(S235J2) 27(-20°C)---Q345D(S355J2)
Bouten & Moeren
9. Kwaliteit Kwaliteit 4.8, 6.8, 8.8
10. Normen voor mechanische eigenschappen
10.1 Bouten ISO 898-1
10.2 Moeren ISO 898-2
10.3 Ringen ISO 6507-1
11. Normen voor afmetingen
11.1 Bouten DIN7990, DIN931, DIN933
11.2 Moeren ISO4032, ISO4034
11.3 Ringen DIN7989, DIN127B, ISO7091
Lassen
12. Methode CO2 Afgeschermd Booglassen & Ondergedompeld Booglassen(SAW)
13. Norm AWS D1.1
Markering
14. Methode van markering van de leden Hydraulisch persen stempelen
Verzinken
15. Verzinkingsnorm van staalprofielen ISO 1461 of ASTM A123
16. Verzinkingsnorm van bouten en moeren ISO 1461 of ASTM A153
Test
17. Fabriekstest Trektest, Elementenanalyse, Sharpy-test (slagtest), Koud buigen,
Preece-test, Hamer-test
Capaciteit
18. Maximale productiecapaciteit 50.000 TON per jaar
Kern Toepassingen
MOBIELE COMMUNICATIENETWERKEN

Ideaal voor 4G LTE en 5G mobiele basisstations, bieden onze monopool torens betrouwbare structurele ondersteuning voor multi-carrier antennesystemen, waardoor naadloze draadloze dekking in stedelijke en voorstedelijke gebieden mogelijk is.

TELECOMMUNICATIE INFRASTRUCTUUR

Perfect voor telecomproviders en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en point-to-point communicatieverbindingen.

BROADCAST & AMP; TRANSMISSIEDIENSTEN

Geschikt voor FM/AM radio-uitzendingen, televisie signaaltransmissie en digitale uitzendtoepassingen die verhoogde antenne-positionering vereisen voor optimale signaalpropagatie.

URBANE & AMP; RUIMTEBEPERKTE INSTALLATIES

Het compacte enkelpaalontwerp maakt onze monopool torens de voorkeurskeuze voor stadscentra, commerciële districten, snelwegen en woongebieden waar het minimaliseren van visuele impact en landgebruik essentieel is.
" style="padding: 0px 4px;">
MOBIELE COMMUNICATIENETWERKEN

Ideaal voor 4G LTE en 5G mobiele basisstations, bieden onze monopool torens betrouwbare structurele ondersteuning voor multi-carrier antennesystemen, waardoor naadloze draadloze dekking in stedelijke en voorstedelijke gebieden mogelijk is.

TELECOMMUNICATIE INFRASTRUCTUUR

Perfect voor telecomproviders en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en point-to-point communicatieverbindingen.

BROADCAST & TRANSMISSIEDIENSTEN

Geschikt voor FM/AM radio-uitzendingen, televisie signaaltransmissie en digitale uitzendtoepassingen die verhoogde antenne-positionering vereisen voor optimale signaalpropagatie.

URBANE & RUIMTEBEPERKTE INSTALLATIES

Het compacte enkelpaalontwerp maakt onze monopool torens de voorkeurskeuze voor stadscentra, commerciële districten, snelwegen en woongebieden waar het minimaliseren van visuele impact en landgebruik essentieel is.


⇔Wat is het hoofdlichaam van een monopool toren?

Het hoofdlichaam van een monopool toren is een enkele, zelfdragende massieve/semi-massieve schacht die de kern dragende structuur van de toren vormt, afgestemd op stedelijk gebruik. Het is typisch vervaardigd uit hoogwaardig gerold plaatstaal (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste polygonale vorm (diameters 0,5-2m, geschaald op torenhoogte) met een taps toelopend ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10m tot 60m (aanpasbaar voor 5G microstations of stedelijke communicatiehubs) en dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopool toren.

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

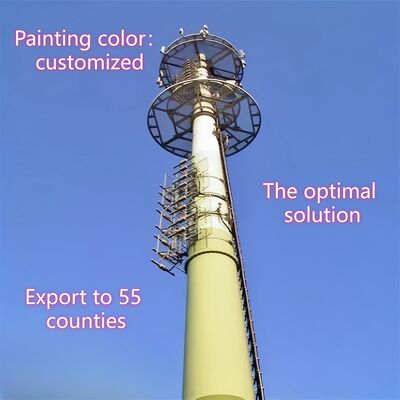

⇔Wat zijn de bodemflens, ladder en platform van een monopool toren?

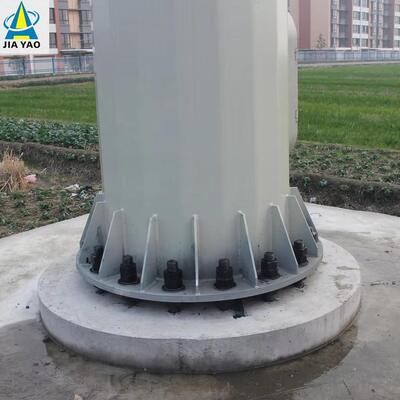

1. Bodemflens: Het is een zwaar stalen component dat aan de basis van de hoofdschacht van de monopool is gelast, en fungeert als de kritieke verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anti-corrosie processen, sluit het aan op de ankerbouten van de fundering om de toren verticaal te bevestigen en de gehele structurele en apparatuurlasten naar de grond over te brengen, wat zorgt voor de algehele stabiliteit van de toren.
2. Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdschacht van de monopool, vervaardigd uit corrosiebestendig verzinkt staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor toreninspectie, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig torenonderhoud.

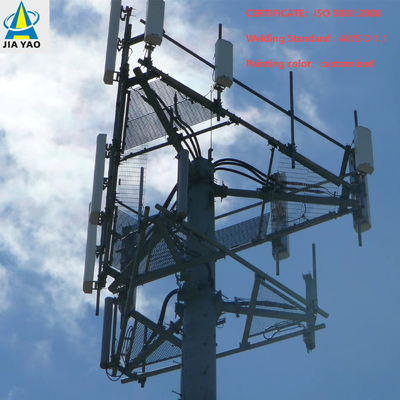

3. Platform: De monopool toren is uitgerust met compacte, geïntegreerde stalen platforms (op maat gemaakt per projectbehoefte) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit verzinkt staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecommunicatieapparatuur (bijv. 5G antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen op de ultracompacte voetafdruk van de monopool, maximaliseren ze het operationele gemak zonder de gestroomlijnde, onopvallende stedelijke uitstraling van de toren aan te tasten.

20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie

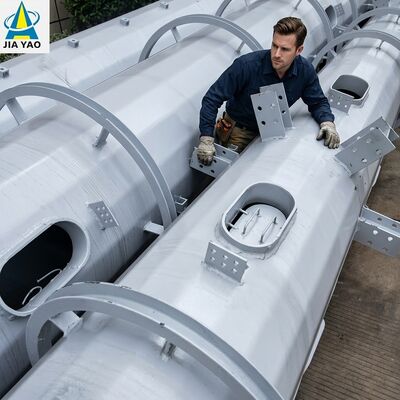

⇔Wat is het hoofdlichaam van een monopool toren na thermisch verzinken?

Na thermisch verzinken blijft het hoofdlichaam van de monopool toren de kern enkele cilindrische/polygonale stalen schacht (vervaardigd uit hoogwaardig gerold plaatstaal Q345B/ASTM A500 Grade B) met een taps toelopend ontwerp, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak bedekt is met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123 norm. Deze verzinkte laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie door het buitenmilieu, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het verzinkte hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (conform AWS D1.1) zijn eveneens verzinkt om een consistente anti-corrosie prestatie en algehele structurele integriteit van het torenlichaam te garanderen.



20m 30m 40m 5G mobiel basisstation Stalen monopole toren Zelfdragende ronde paal voor GSM draadloze communicatie
