Productdetails:
Contact
Praatje Nu
|
| Productnaam: | Zelfdragende hoekige stalen communicatietoren met 3 poten voor 5G Telecom-basisstation met thermisch | Standaard: | ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
|---|---|---|---|
| Galvanisatie standaard: | ASTM A123/ISO 1461 | Materiaal: | Hoekstaal Q235 Q355 Q420 ASTM A36 A572 Gr50 |
| Moeren & Bouten: | Graad 8,8/6,8/4,8 | Windsnelheid: | ≥60M/S |
| Hoogte: | Aanpasbaar (meestal 10 m tot 100 m) | Levensduur: | Meer dan 20 jaar |
| Anticorrosiebehandeling: | Thermisch verzinkt | Standaardnaleving: | Voldoet aan ISO- en IEC-normen |
| Antenne belasting: | Maximaal 12 antennes | Funderingstype: | Betonnen basis |
![]()
![]()
| Ontwerp | ||
| 1. Ontwerpcode | Voor de toepassing van de voorschriften van punt 6.1.3 van bijlage I bij Verordening (EG) nr. 1907/2006 moet de in punt 6.1.3 van bijlage I vermelde voorschriften worden nageleefd. | |
| Structurele staal | ||
| 2. Graad | Zwak staal | Hoge treksterkte staal |
| GB/T 700:Q235B, Q235C,Q235D | GB/T1591:Q355B, Q355C,Q355D | |
| ASTM A36 | ASTM A572 Gr50 | |
| EN10025: S235JR, S235J0, S235J2 | EN10025: S355JR, S355J0, S355J2 | |
| 3Ontwerpwindsnelheid | Tot 250 km/u | |
| 4. Toegestane afbuiging | 0.5 ~ 1,0 graden @ bedrijfsversnelling | |
| 5. Spanningssterkte (Mpa) | 360 tot 510 | 470 ~ 630 |
| 6. Kracht van de uitlaat (t≤16 mm) (Mpa) | 235 | 355 |
| 7. Verlenging (%) | 20 | 24 |
| 8. Schoksterkte KV (J) | 27 ((20°C) --- Q235B ((S235JR) | 27 ((20°C) --- Q345B ((S355JR) |
| 27(0°C)---Q235C(S235J0) | 27 ((0°C) --- Q345C ((S355J0) | |
| 27 ((-20°C) --- Q235D ((S235J2) | 27 ((-20°C) --- Q345D ((S355J2) | |
| Bolten en moeren | ||
| 9. Graad | Graad vier.8, 6.8, 8.8 | |
| 10Normen voor mechanische eigenschappen | ||
| 10.1 Bolten | ISO 898-1 | |
| 10.2 Noten | ISO 898-2 | |
| 10.3 Wasmachines | ISO 6507-1 | |
| 11. Normen voor afmetingen | ||
| 11.1 Bolten | DIN7990, DIN931, DIN933 | |
| 11.2 Noten | ISO4032, ISO4034 | |
| 11.3 Wasmachines | DIN7989, DIN127B, ISO7091 | |
| Schommelingen | ||
| 12. methode | CO2-beschermde booglassen & onderwater booglassen ((SAW)) | |
| 13- Standaard. | AWS D1.1 | |
| Verzinking | ||
| 14- galvanisering van staalprofielen | ISO 1461 of ASTM A123 | |
| 15. Verzinkingsstandaard van bouten en moeren | ISO 1461 of ASTM A153 | |

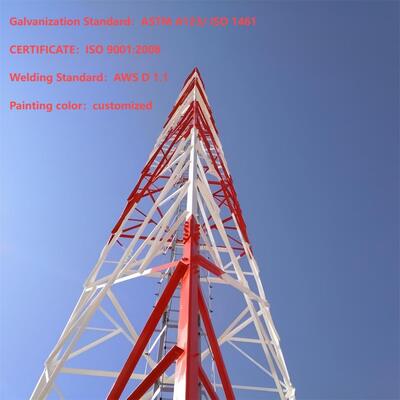

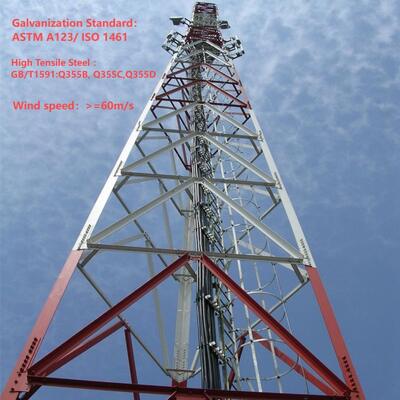

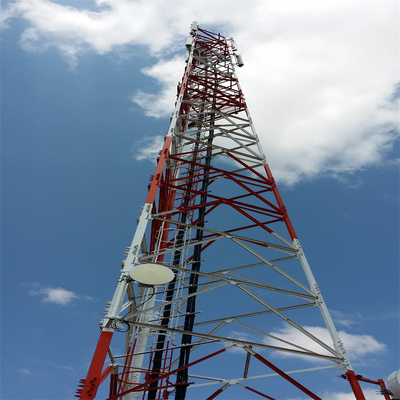

Wat is een driebenige hoekige stalen toren?
Het lichaam van een driebenige hoekige stalen toren is de kern dragende structuur van de toren, gekenmerkt door een driehoekige configuratie.Het bestaat uit drie verticale stalen benen (of kolommen) die aan de bovenkant zijn verbonden, met extra hoekige stalen verbindingsdelen die de benen over de hele hoogte verbinden.de carrosserie is ontworpen om beide verticale belastingen efficiënt te weerstaan (eHet hoekige ontwerp en het driehoekige frame zorgen voor uitzonderlijke stabiliteit.zelfs in ruwe omgevingsomstandighedenHet lichaam fungeert als de primaire dragerstructuur voor de montage van communicatie, krachtoverdracht,of bewakingsapparatuur.
![]()

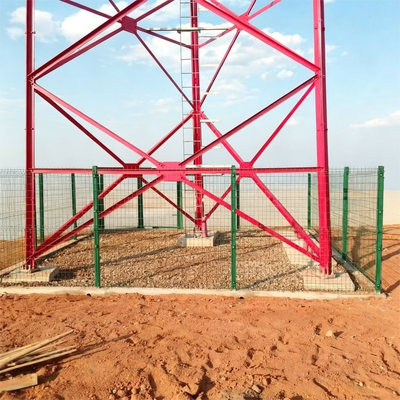

Wat is een driebenige hoekige stalen toren voet?
De "voet" van een driebenige hoekige stalen toren verwijst naar het basisgedeelte van elk verticaal been, dat aansluit bij de basis van de toren.Het is een cruciaal onderdeel dat verantwoordelijk is voor de overdracht van het gehele gewicht van de toren en de lasten ervan (apparatuurDe voeten zijn meestal ontworpen met aansluitplaten, bouten,of ankerpunten die stevig aan het betonnen of versterkte fundament bevestigd zijnGebouwd van hoogwaardig gegalvaniseerd staal (in overeenstemming met de torencarrosserie), zijn de voeten ontworpen om scheer-, spanning- en compressie krachten te weerstaan,verhinderen dat de toren verschuift of omvaltHet ontwerp ervan is afgestemd op de geologische omstandigheden van het terrein en zorgt voor compatibiliteit met de fundering voor maximale stabiliteit.
![]()
Wat is een ladder en kabelbak van 3 poten hoekige stalen toren?
![]()
Hoe installeer je een driebenige hoekige stalen toren?
De installatie van een driebenige hoekige stalen toren volgt een systematisch, op veiligheid gerichte proces:
![]()
Galvaniserende hoekstaaltoren testen.
Het galvaniseren is een cruciaal proces voor hoekvormige stalen torens (zoals hoekvormige stalen torens met drie poten), omdat het corrosiebestendigheid biedt en de levensduur van de structuur in buitenruimten verlengt.de moeilijke omgevingen (eOm ervoor te zorgen dat de gegalvaniseerde coating aan de kwaliteitsnormen voldoet en de beoogde prestaties vertoont, moet de geallieerde coating worden gebruikt voor de verwerking van de geallieerde laag.een reeks strenge testprocedures worden uitgevoerd.
![]()
Klik hier voor meer informatie!!!!!!
Klik hier voor meer informatie!!!!!!
Op maat gemaakte productsoorten & voordeel
Monopoletoren zijn een veelgebruikt type, met een mooi uiterlijk, met een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief en worden door de meerderheid van de bouw gebruikt.De toren heeft een redelijker gedeelte., die is verbonden door middel van een hoge sterkte bol of overlappende ((slip verbinding). Het heeft de kenmerken van een gemakkelijke installatie en kan zich aanpassen aan een verscheidenheid aan ingewikkelde terreinen.
![]()
![]()
V: Wat is de aanvaardbare MOQ?
A: Onze aanvaardbare MOQ is 1 set. Elke proeforder in kleine hoeveelheid is welkom.
V: Wat is de levertijd?
A: Binnen 25 dagen na ontvangst van de aanbetaling.
V: Wat is de aanvaardbare betalingstermijn?
A: TT, L/C, Paypal, Western Union, .
K: Kun je OEM voor me doen?
A: We accepteren alle OEM-orders, neem contact met ons op en geef me uw ontwerp, we zullen u een redelijke prijs bieden.
V: Wanneer kan ik de offerte krijgen?
A: Wij geven u gewoonlijk een offerte binnen 24 uur nadat wij uw vraag hebben ontvangen. Als u zeer dringend een offerte wenst, kunt u ons bellen of ons per e-mail informeren, zodat wij uw vraag als prioriteit kunnen beschouwen.
V: Is uw communicatietoren conform de ANSI/TIA/EIA-222-G-standaard?
A: Ja.
V:De standaard voor het galvaniseren met warmte is ASTM A 123/153?
A: Ja.
V: Kunt u een rekenboek leveren?
A: Ja, maar je moet betalen voor het rekenboek
V: Hoe lang is de levensduur van uw product?
50 jaar.
V: Is de structuur van de toren een eenheid?
A: Nee, we kunnen het ontwerpen en produceren als klant verzoek.
V: Wat is uw betaalmethode?
A:30% door T/T als storting, saldo door T/T of L/C op zicht.
