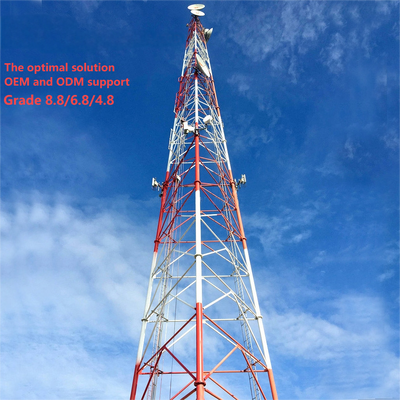

20m-60m 3-potige stalen buisvormige communicatietoren voor 5G-basisstation

20m-60m 3-benige stalen vakwerktoren voor 5G-basisstation

Wij zijn gespecialiseerd in het ontwerpen en vervaardigen van op maat gemaakte stalen torens voor telecom-, monitoring-, observatie- en beveiligingstoepassingen.Hieronder vindt u de gedetailleerde productinformatie:

1. Belangrijkste details:
Plaats van herkomst: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecomtoren
Oppervlaktebehandeling: thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecomtoren wordt gebundeld met gegalvaniseerde banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin
Torenonderdelen: Eén stalen toren is opgesplitst in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische gegevens

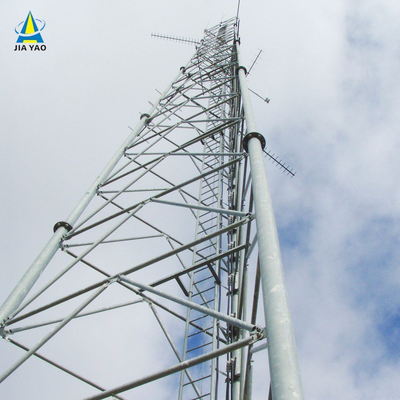

Wat is de vakwerkstructuur van een 3-benige stalen buistoren?

De vakwerkstructuur van een 3-benige stalen buistoren is een vakwerkachtig raamwerk dat de drie verticale buisvormige poten van de toren met elkaar verbindt. Samengesteld uit kleinere holle stalen buizen (consistent met het materiaal van de hoofdpoten, bijv. naadloze/gelaste stalen buizen), vormen deze vakwerkonderdelen kruisende horizontale en diagonale verbindingen tussen de drie poten, waardoor een driehoekig webachtig patroon ontstaat over de gehele hoogte van de toren. Deze structuur werkt samen met het taps toelopende ontwerp van de toren (breder aan de basis, smaller aan de top) om verticale belastingen (torengewicht, apparatuurgewicht) en laterale krachten (wind, seismische activiteit) gelijkmatig over de drie poten te verdelen. Het buisvormige vakwerk verhoogt niet alleen de structurele stijfheid en stabiliteit, maar optimaliseert ook de aerodynamische prestaties - waardoor de windweerstand met 30% wordt verminderd in vergelijking met traditionele stalen vakwerkstructuren - waardoor de toren zeer geschikt is voor ruwe of winderige omgevingen. Bovendien zorgt het gebruik van buisvormige onderdelen ervoor dat de structuur lichtgewicht is met behoud van een hoge draagkracht.

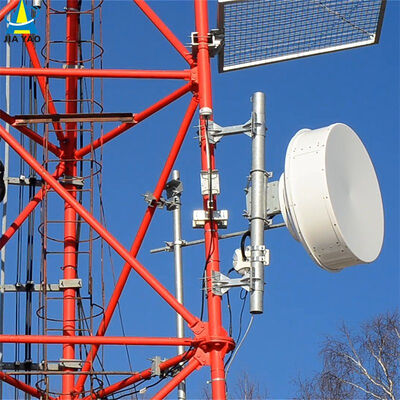

Hoe de MW-schotel op de 3-benige stalen buistoren te monteren?

Het monteren van een magnetron (MW) schotel op een 3-benige stalen buistoren volgt een veilig, gestandaardiseerd proces dat is afgestemd op het structurele ontwerp van de toren en de industrienormen:

1. Verificatie vóór installatie: Bevestig de draagkracht van de toren (volgens TIA-222-G en GB 50017 normen) om ervoor te zorgen dat deze de MW-schotel, de montagehardware en de bijbehorende belastingen kan dragen. Inspecteer de voorgemonteerde antennebeugels van de toren (geïntegreerde accessoires) op structurele integriteit.
2. Voorbereiding van de beugel: Gebruik de speciale antennebeugels van de toren (of op maat gemaakte beugels die compatibel zijn met het buisvormige vakwerk) en bevestig ze aan de hoofdpoten of vakwerktrussen van de toren met behulp van Grade 8.8 hoogwaardige bouten (ISO 898). Zorg ervoor dat de beugels zijn uitgelijnd met het beoogde punt-tot-punt communicatiepad en zijn vastgezet met het gespecificeerde koppel.
3. Optillen en positioneren van de schotel: Gebruik kranen of gespecialiseerde hijsapparatuur om de MW-schotel naar de beoogde hoogte te hijsen (meestal nabij de bovenste secties van de toren of op een onderhoudsplatform). Pas de azimut en elevatie van de schotel aan om uit te lijnen met het ontvangende/zendende eindpunt, met behulp van laseruitlijningsgereedschappen voor precisie.
4. Veilige bevestiging: Bevestig de MW-schotel aan de gemonteerde beugels met compatibele hardware, zorg voor een strakke, stabiele verbinding. Controleer het boutkoppel opnieuw met gekalibreerde gereedschappen om te voldoen aan de AWS D1.1 las- en bevestigingsnormen.
5. Kabelgeleiding: Leid de signaal- en stroomkabels van de schotel door de geïntegreerde kabelmanagementsystemen van de toren (of langs beschermde paden op de vakwerkstructuur) om blootstelling aan milieuschade te voorkomen. Zorg ervoor dat kabels correct zijn geïsoleerd en waterdicht zijn op de verbindingspunten.
6. Eindinspectie: Voer een visuele controle uit van de schotel, beugels en verbindingen om de stabiliteit te bevestigen. Test de signaaloverdracht om de uitlijning en functionaliteit te verifiëren. Houd u aan de veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende de installatie.

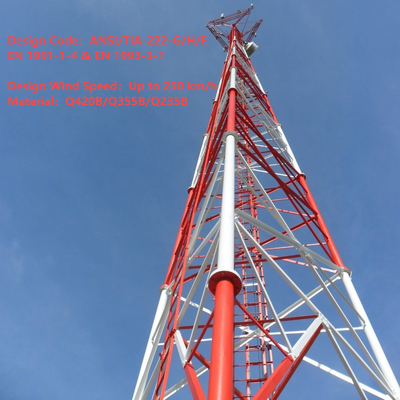

Hoofdstructuur van een 3-benige stalen buistoren?

De hoofdstructuur van een 3-benige stalen buistoren is een zelfdragend, driehoekig frame-systeem ontworpen voor stabiliteit, draagkracht en aerodynamische efficiëntie, bestaande uit drie kerncomponenten:

• Drie verticale buisvormige poten: De primaire dragende elementen, gemaakt van naadloze of gelaste stalen buizen (conform Q345B/ASTM A500 normen). Gerangschikt in een driehoekige configuratie, dragen deze poten het totale gewicht van de toren (inclusief apparatuur en omgevingsbelastingen) over naar de fundering.
• Buisvormige vakwerktrussen: Kleinere holle stalen buizen die de drie hoofdpoten horizontaal en diagonaal verbinden. Dit kruisende vakwerksysteem verdeelt belastingen gelijkmatig, verhoogt de structurele stijfheid en vermindert de windweerstand, waardoor het kenmerkende vakwerkpatroon van de toren ontstaat.
• Taps toelopend frame & Flensverbindingen: De toren versmalt geleidelijk van de basis naar de top (bredere basis, smallere top) om de weerstand tegen sterke wind (tot 200 km/u) en aardbevingen te optimaliseren. Torensegmenten worden verbonden via hoogwaardige boutflenzen, wat zorgt voor een veilige montage en lagere onderhoudsrisico's.

Deze componenten vormen de structurele ruggengraat, met geïntegreerde accessoires (bijv. platforms, ladders) die functionele ondersteuning bieden zonder de integriteit van de hoofdstructuur te compromitteren.

Platform, ladder

A. Platform

• Doel: Dient als een stabiele verhoogde werkruimte voor het installeren, onderhouden of inspecteren van MW-schotels, antennes, sensoren of andere apparatuur. Het biedt ook een veilig rustpunt voor werknemers tijdens de toegang tot de toren.
• Ontwerpkenmerken: Vervaardigd uit verzinkt staal (volgens ASTM A123 voor corrosiebestendigheid) en geïntegreerd in de vakwerkstructuur op gespecificeerde hoogtes. Voorzien van veiligheidsrelingen om vallen te voorkomen en antislipoppervlakken voor stabiliteit van werknemers. Ontworpen om het gewicht van werknemers, gereedschappen en apparatuur te dragen, in lijn met de algehele draagkracht van de toren. Kan toegangsluiken bevatten voor gemakkelijke beweging tussen torensecties.
• Belangrijkste voordeel: Strategisch geplaatst nabij montagepunten van apparatuur om onderhoudstaken te stroomlijnen, waardoor de operationele efficiëntie wordt verbeterd.

B. Ladder

• Doel: Een speciaal veiligheidstoegangsysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of bovenste secties te bereiken voor installatie, inspectie of reparaties.
• Ontwerpkenmerken: Gemaakt van verzinkt staal voor duurzaamheid en corrosiebestendigheid, met gelijkmatig verdeelde sporten (volgens industriële veiligheidsnormen) voor comfortabel klimmen. Voorzien van anti-val mechanismen (bijv. kabelgeleiders voor veiligheidsharnassen) om valrisico's te minimaliseren - consistent met de "anti-val ladder" specificatie van de toren. Verticaal bevestigd aan de hoofdpoten of vakwerktrussen, wat zorgt voor een veilige, stabiele route.
• Naleving: Ontworpen in overeenstemming met veiligheidsvoorschriften en torenontwerpnormen (bijv. TIA-222-G, GB 50017), waarbij de bescherming van werknemers tijdens verticale toegang prioriteit krijgt.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door veilige, efficiënte toegang tot hooggelegen apparatuur mogelijk te maken, waardoor de lopende operatie en het onderhoud worden ondersteund met naleving van de industriële veiligheids- en duurzaamheidseisen.

Klik hier voor meer informatie!!!

Klantbezoeken

Assemblage,Testen van verzinkte stalen torens

Certificeringen

Klik hier voor meer informatie!!!

Aangepaste producttypes & voordelen

Zelfdragende toren 
Zelfdragende torens zijn meestal 3- of 4-benige torens, en hun materiaal is staalbuis of hoekstaal. Wat de verbinding betreft, wordt een buistoren verbonden door een flens, en een hoekstaaltoren wordt verbonden door moeren en bouten. 
Kenmerken: 
1. Kleine windbelastingscoëfficiënt, sterke windweerstand. 
2. Bespaart land, handige locatie. 
Handig transport en installatie. 

Buizenstaaltoren
De buistoren verwijst naar een zelfdragende hoge staalconstructie met een torenkolom van stalen buizen en een torenlichaam in een driehoekige vorm. De belangrijkste kenmerken zijn dat de drie buistorenkolommen van stalen buizen zijn gemaakt en het torenlichaam in een driehoekige vorm is, wat een hoge staalconstructie is die verschilt van hoekstaal.

Monopooltoren 
Enkele buistoren, ook wel monopooltoren genoemd, is een veelgebruikt type, met een mooi uiterlijk, een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief, en wordt door de meerderheid van de constructie aangenomen. Het torenlichaam heeft een redelijkere doorsnede, die is verbonden door hoogwaardige bouten. Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan ingewikkelde veldlocaties. 

Afgezonken toren 
Afgezonken torens hebben een nieuw uiterlijk, en hun grootste kenmerk is versterking met behulp van stalen tuidraden. Afgezonken torens zijn een veelvoorkomend type communicatietoren dat economisch en praktisch is. Ze zijn lichter en goedkoper dan de andere. Ze zijn zeer geschikt voor uitgestrekte geografische gebieden. 

Wachttoren
De wachttoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt op meerdere gebieden. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de architecturale stijl is meestal afgestemd op de omgeving. Observatietorens bestaan meestal uit torenlichamen, platforms, torens en ladders, met compacte en duurzame structuren.

Gecamoufleerde boomtoren
Gecamoufleerde boomtoren is ook een soort kunstmatige boom van Bionic boomtoren, op basis als een echte, plus het nauwgezette ontwerp, wanneer geplaatst tussen de echte bomen in een toeristisch gebied, park en plein, zal het deel uitmaken van de natuur. 
Kenmerken: 
1. Verfijnde structuur en prachtig uiterlijk. 
2. Sterke structurele stabiliteit en lange levensduur. 
3. Kleine oppervlaktebedekking en groot economisch effect.

Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en vervaardigen van hoekstaaltorens, buizenstaaltorens, monopooltorens, dennenboomtorens, afgezonken torens en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staaltoren afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

FAQ

V: Wat is de acceptabele MOQ?
A: Onze acceptabele MOQ is 1 set. Elke proefbestelling in kleine hoeveelheden is welkom.

V: Wat is de levertijd?
A: Binnen 25 dagen na ontvangst van de aanbetaling.

V: Wat is de acceptabele betalingstermijn?
A: TT, L/C, Paypal, Western Union, .

V: Kunt u OEM voor mij doen?
A: We accepteren alle OEM-bestellingen, neem gewoon contact met ons op en geef ons uw ontwerp, we bieden u een redelijke prijs.

V: Wanneer kan ik de offerte ontvangen?
A: We citeren u meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen. Als u zeer dringend bent om de offerte te ontvangen, bel ons dan of vertel ons per e-mail, zodat we uw aanvraag prioriteit kunnen geven.

V: Is uw communicatietoren structurele standaard ANSI / TIA/ EIA-222-G?
A: Ja.

V: Is de norm voor thermisch verzinken ASTM A 123/153?
A: Ja.

V: Kunt u een berekeningsboek verstrekken?
A: Ja, maar u moet betalen voor het berekeningsboek.

V: Hoe lang is de levensduur van uw product?
A: 50 jaar.
V; Is de structuur van de toren unitair?
A: Nee, we kunnen het ontwerpen en produceren volgens het verzoek van de klant.

V: Wat is uw betalingsmethode?
A: 30% per T/T als aanbetaling, saldo per T/T of L/C op zicht.
