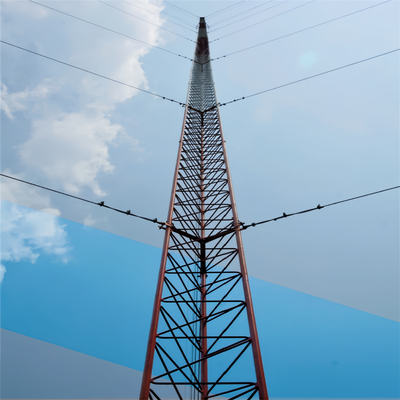

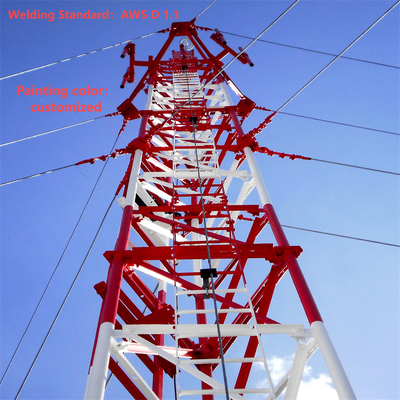

Professionele afspandraadtoren Communicatiemast Rooster Stalen radiotoren voor FM TV-signaalzendstation met veiligheidsklimladder en platformaccessoires

Professionele guyed wire mast communicatiemast vakwerk stalen radiomast voor FM TV signaal uitzendstation met veiligheidsklimladder en platformaccessoires

Kern structurele & ontwerpkenmerken

• Slank torenlichaam: Gebouwd als een buisvormige of vakwerk stalen structuur (slanker dan zelfdragende torens), met een taps toelopende vorm om de lastverdeling te optimaliseren.

• Guy Wire Systeem: Meerdere sets staalkabels worden op intervallen van 20-30m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30m tot meer dan 200m (hoger dan de meeste zelfdragende torens), aanpasbaar voor specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemontages, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste materialen & normen

• Torenlichaam: Gegalvaniseerd constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Guy Wires: Hoogwaardige staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om draden te beveiligen, ontworpen voor trekbelastingen.

• Naleving: Volgt IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire toepassingsscenario's

• Uitzendingen/Telecom: Ondersteunt TV/radio-antennes en langeafstandsmicrowavetransmitters (maximaliseert signaaldekking via hoogte).

• Meteorologische monitoring: Huist weer sensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: Ontplooit atmosferische instrumenten (ozonmonitoren) boven grondinterferentie.

1.Specificaties

Wat is het torenlichaam van een guyed wire toren?

Het torenlichaam van een guyed wire toren (guyed mast toren) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur ondersteunt, en die voor laterale stabiliteit afhankelijk is van externe guy wires (in plaats van zelfdragende stijfheid). Typisch geconstrueerd als een buisvormig of vakwerk stalen frame, is het smaller dan zelfdragende torens en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit gegalvaniseerd constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals uitzendingen, telecom of meteorologische monitoring.

Hoe een antenne op de guyed wire toren te monteren?

Het monteren van een antenne op een guyed wire toren volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig de naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze montages worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de gegalvaniseerde staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de guyed wire toren?

Anti-klimapparaat voor een guyed wire toren is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klim kragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Doornige of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Als de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. gegalvaniseerd staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor torenoperators.

Hoe een guyed wire en guyed wire toren te verbinden?

Het verbinden van guy wires aan een guyed wire toren omvat een veilig, belastbaar proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer guy wires gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf vervaardigde bevestigingspunten heeft (bijv. lussen, beugels of dwarsbalken) op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie bevestigingshardware: Monteer zware guy wire beugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de gegalvaniseerde staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadafsluiting: Gebruik professionele afsluitingsfittingen (bijv. krimpkousen, kabelklemmen of oogbouten) om het uiteinde van elke guy wire te beveiligen. Krimpkousen worden op de draad geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgesloten uiteinde van de guy wire aan de beugel van de toren met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van laterale krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad uniform is gespannen (overmatige spanning vermijden, wat het torenlichaam zou kunnen belasten). Bevestig dat de hardware en afsluitingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een guyed wire en guyed ankerbout te verbinden?

Het verbinden van guy wires aan guyed ankerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Anker voorbereiding: Zorg ervoor dat het grondanker (zwaar betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de guy wire. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Blootstelling ankerbout: Zorg ervoor dat de bovenste bout van het anker (guyed ankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om verbindingshardware te kunnen monteren. De bout moet van hoogwaardig staal zijn om de spanning van de guy wire te weerstaan.
3. Draadafsluiting: Sluit het vrije uiteinde van de guy wire af met dezelfde hoogwaardige fittingen (krimpkousen, kabelklemmen of oogbouten) als gebruikt voor de torenverbinding, zorg voor een veilige, belastbare afwerking.
4. Assemblage verbindingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgesloten guy wire. De spanschroef wordt via een moer of ring aan de guyed ankerbout bevestigd, waardoor de spanning van de draad fijn kan worden afgesteld.
5. Spanning & Bevestiging: Gebruik de spanschroef om de guy wire op de vereiste specificatie te spannen, zorg ervoor dat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de guy wire onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadafsluiting, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.
