Gegalvaniseerde afspandraadtoren Rooster Communicatiemast Stalen structuur Radiotoren voor FM TV-signaaluitzending met anticorrosieve oppervlaktebehandeling

Gegalvaniseerde Afspanmast Communicatiemast Stalen Structuur Radio Toren voor FM TV Signaaluitzending met Corrosiebestendige Oppervlaktebehandeling

Kernstructuur & Ontwerpeigenschappen

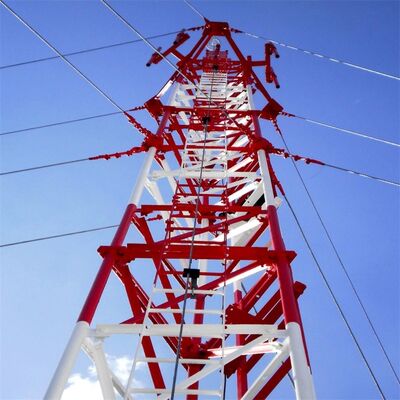

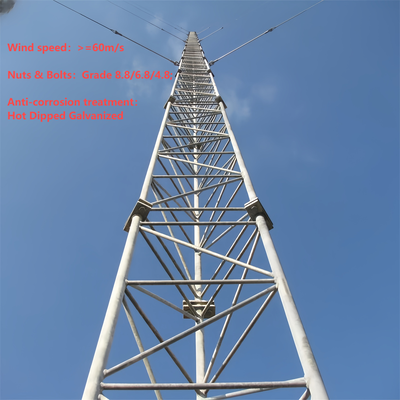

• Slanke Mast Body: Gebouwd als een buisvormige of vakwerk stalen constructie (slanker dan zelfdragende masten), met een taps toelopende vorm om de lastverdeling te optimaliseren.

• Afspanlijnsysteem: Meerdere sets staalkabels worden op intervallen van 20-30m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30m tot meer dan 200m (hoger dan de meeste zelfdragende masten), aanpasbaar voor specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemontages, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste Materialen & Normen

• Mast Body: Gegalvaniseerd constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Afspanlijnen: Hoge treksterkte staalkabels (ASTM A475) met zink/polymeer coatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om kabels te beveiligen, ontworpen voor trekbelastingen.

• Naleving: Voldoet aan IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire Toepassingsscenario's

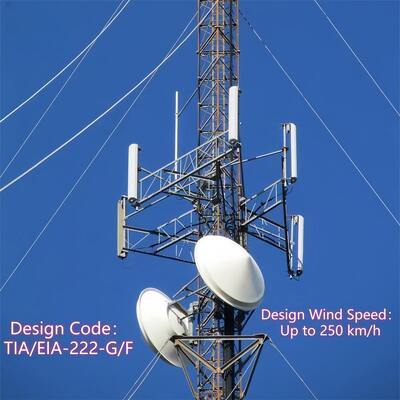

• Uitzendingen/Telecom: Ondersteunt TV/radio antennes en langeafstand microgolfzenders (maximaliseert signaaldekking via hoogte).

• Meteorologische Monitoring: Herbergt weer sensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk Onderzoek: Implementeert atmosferische instrumenten (ozonmonitoren) boven grondinterferentie.

1.Specificaties

Wat is de mast body van een afspanmast?

De mast body van een afspanmast (afspanmast) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe afspanlijnen (in plaats van zelfdragende stijfheid). Typisch geconstrueerd als een buisvormig of vakwerk stalen frame, is het smaller dan zelfdragende masten en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. De mast body is vervaardigd uit gegalvaniseerd constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

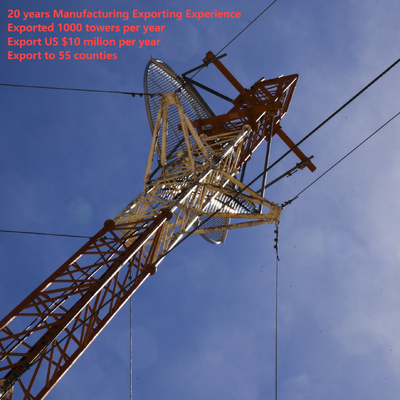

Hoe monteer ik een antenne op de afspanmast?

Het monteren van een antenne op een afspanmast volgt een gestructureerd, veiligheidsconform proces dat aansluit bij het ontwerp van de mast en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de mast om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer de mast body op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de mast) aan vooraf aangewezen punten op de mast body. Deze montages worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de gegalvaniseerde staalstructuur van de mast, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de mast om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar grondapparatuur, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het Anti-klimapparaat op de afspanmast?

Anti-klimapparaat voor een afspanmast is een gespecialiseerd veiligheidsonderdeel dat op de mast body wordt geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klim kragen/rokken: Cirkelvormige of conische stalen barrières gemonteerd nabij de basis van de mast (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere mastsecties of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de mast is uitgerust met een toegangspaneel op grondniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. gegalvaniseerd staal, passend bij de mast body) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor mastoperators.

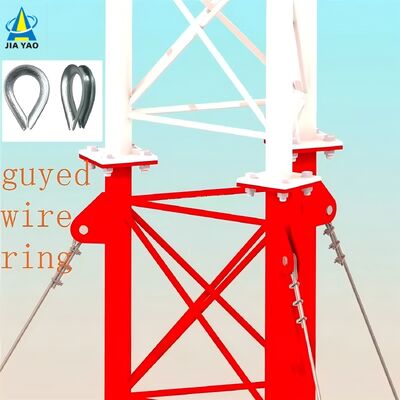

Hoe verbind ik de afspanlijn met de afspanmast?

Het verbinden van afspanlijnen met een afspanmast omvat een veilig, belastbaar proces om ervoor te zorgen dat de lijnen de mast effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer afspanlijnen gemaakt van staalkabels met hoge treksterkte (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat de mast body vooraf gefabriceerde bevestigingspunten heeft (bijv. oogbouten, beugels of dwarsbalken) op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de mast.
2. Installatie bevestigingshardware: Monteer zware afspanlijnbeugels of vorken op de vooraf aangewezen bevestigingspunten van de mast met behulp van hoogwaardige bouten (compatibel met de gegalvaniseerde staalstructuur van de mast). Deze beugels zijn ontworpen om de spanning gelijkmatig over de mast body te verdelen.
3. Draadbeëindiging: Gebruik professionele beëindigingsfittingen (bijv. krimpkousen, kabelklemmen of oogbouten) om het uiteinde van elke afspanlijn te beveiligen. Krimpkousen worden op de draad geperst voor een permanente, hoge sterkte verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het beëindigde uiteinde van de afspanlijn aan de beugel van de mast met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de lijn aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van laterale krachten op de mast.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de mast en of de lijn uniform is gespannen (vermijd overmatig spannen, wat de mast body zou kunnen belasten). Bevestig dat de hardware en beëindigingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de mast.

Hoe verbind ik de afspanlijn met de afspanbout?

Het verbinden van afspanlijnen met afspanbouten (grondankers) is een cruciale stap om de spanning van de lijn naar de grond over te brengen, wat de stabiliteit van de mast garandeert:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zwaar betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de afspanlijn. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Blootstelling ankerbout: Zorg ervoor dat de bovenste bout van het anker (afspanbout) boven de grond uitsteekt en is voorzien van schroefdraad om verbindingshardware te accommoderen. De bout moet van hoogwaardig staal zijn om de spanning van de afspanlijn te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de afspanlijn met dezelfde hoogwaardige fittingen (krimpkousen, kabelklemmen of oogbouten) die voor de mastverbinding zijn gebruikt, wat zorgt voor een veilige, belastbare uiteinde.
4. Assemblage verbindingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afspanlijn. De spanschroef wordt via een moer of ring aan de afspanbout bevestigd, waardoor de spanning van de lijn fijn afgesteld kan worden.
5. Spanning & Bevestiging: Gebruik de spanschroef om de afspanlijn op de vereiste specificatie te spannen, zodat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de afspanlijn onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.

Klik hier voor meer informatie!!!!!!

3. Samenwerkende Klanten

4. Certificeringen

5. Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommasten en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatiemast te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.

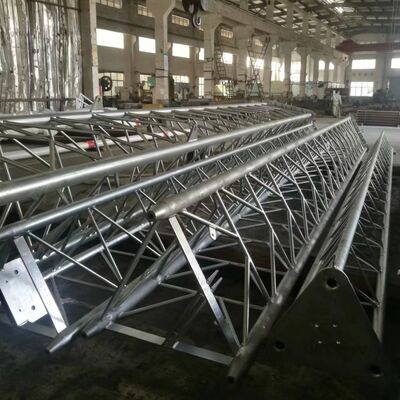

Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstalen masten, buisstalen masten, monopoolmasten, dennenboommasten, afspanmasten en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, galvanisatie en staalmast afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
