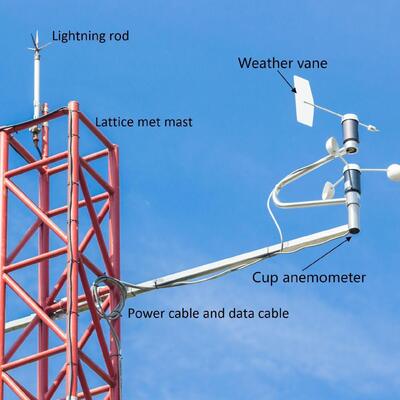

60m-100m rooster-anemometertoren met hoge treksterkte en sensorbevestigingen op meerdere niveaus voor beoordeling van windparkbronnen

60m-100m Gittermast met scheve mast voor windenergie-resourcebeoordeling

Kernstructuur & Ontwerpkenmerken

• Slanke torenlichaam: Gebouwd als een buisvormige of roosterachtige staalconstructie (smaller dan zelfdragende torens), met een taps toelopende vorm om de belastingsverdeling te optimaliseren.

• Scheef kabelsysteem: Meerdere sets staalkabels zijn op intervallen van 20-30m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30m tot meer dan 200m (hoger dan de meeste zelfdragende torens), aanpasbaar aan specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemasten, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste materialen & normen

• Torenlichaam: Verzinkt constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Scheve kabels: Hoogwaardige staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om kabels vast te zetten, ontworpen voor trekbelastingen.

• Naleving: Voldoet aan IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire toepassingsscenario's

• Omroep/telecommunicatie: Ondersteunt TV/radio-antennes en langeafstands-microgolftransmitters (maximaliseert signaaldekking via hoogte).

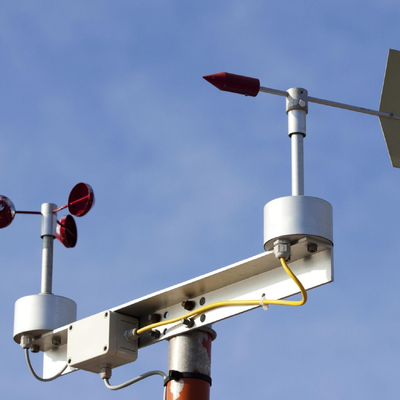

• Meteorologische monitoring: Bevat weer sensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: Implementeert atmosferische instrumenten (ozonmonitoren) boven grondinterferentie.

1.Specificaties

Wat is het torenlichaam van een scheve masttoren?

Het torenlichaam van een scheve masttoren is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe scheve kabels (in plaats van zelfdragende stijfheid). Meestal gebouwd als een buisvormig of roosterachtig stalen frame, is het smaller dan zelfdragende torens en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de belastingsverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en langdurige duurzaamheid in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemasten en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

Hoe een antenne op een scheve masttoren te monteren?

Het monteren van een antenne op een scheve masttoren volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de toren en industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemast: Bevestig speciale antennemasten (geïntegreerde accessoires van de toren) aan vooraf bepaalde punten op het torenlichaam. Deze masten worden doorgaans vastgezet met hoogwaardige bouten die compatibel zijn met de verzinkte staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde masten met compatibele hardware, waarbij de bouten worden vastgedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, masten en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

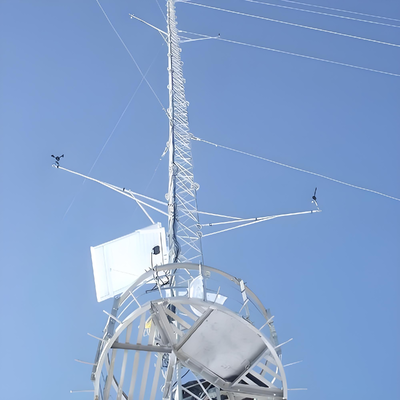

Wat is het anti-klimapparaat op de scheve masttoren?

Anti-klimapparaat voor een scheve masttoren is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of getande afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor torenoperators.

Hoe een scheve kabel en scheve masttoren te verbinden?

Het verbinden van scheve kabels aan een scheve masttoren omvat een veilig, belastbaar proces om ervoor te zorgen dat de kabels de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer scheve kabels gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf gefabriceerde bevestigingspunten heeft (bijv. oogbouten, beugels of dwarsbalken) op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie bevestigingshardware: Monteer zware scheve kabelbeugels of oogbouten aan de vooraf bepaalde bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de verzinkte staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Kabelafwerking: Gebruik professionele afwerkingsfittingen (bijv. pershulzen, kabelklemmen of varkensogen) om het uiteinde van elke scheve kabel vast te zetten. Pershulzen worden op de kabel geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgewerkte uiteinde van de scheve kabel aan de beugel van de toren met behulp van een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de kabel aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de kabel uniform is gespannen (vermijd overmatige spanning, die het torenlichaam zou kunnen belasten). Bevestig dat de hardware en afwerkingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een scheve kabel en scheve ankerbout te verbinden?

Het verbinden van scheve kabels aan scheve ankerbouten (grondankers) is een cruciale stap om de spanning van de kabel naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zware betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de scheve kabel. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Blootstelling ankerbout: Zorg ervoor dat de bovenste bout van het anker (scheve ankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om bevestigingshardware te kunnen monteren. De bout moet van hoogwaardig staal zijn om de spanning van de scheve kabel te weerstaan.
3. Kabelafwerking: Werk het vrije uiteinde van de scheve kabel af met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of varkensogen) die voor de torenverbinding worden gebruikt, zorg voor een veilige, belastbare uiteinde.
4. Montage bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgewerkte scheve kabel. De spanschroef wordt via een moer of ring aan de scheve ankerbout bevestigd, waardoor de spanning van de kabel fijn kan worden afgesteld.
5. Spanning & Vastzetten: Gebruik de spanschroef om de scheve kabel op de vereiste specificatie te spannen, zorg ervoor dat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de scheve kabel onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en kabelafwerking, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.
