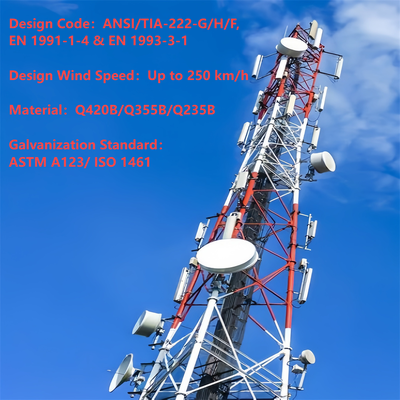

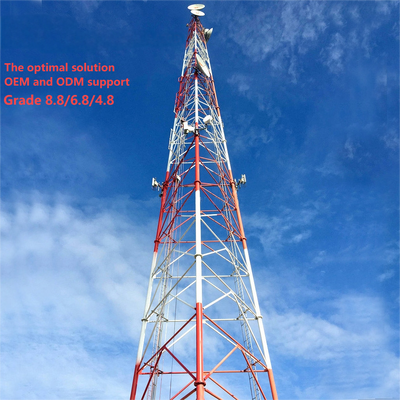

50M kosteneffectieve driepotige stalen communicatietoren met stalen traliewerk voor GSM/LTE-signaalbasisstation met thermisch verzinken Levensduur van 30 jaar

50M kosteneffectieve driepotige stalen communicatietoren met stalen traliewerk voor GSM/LTE-signaalbasisstation met thermisch verzinken Levensduur van 30 jaar

Wij zijn gespecialiseerd in het ontwerpen en vervaardigen van op maat gemaakte stalen torens voor telecom-, monitoring-, observatie- en beveiligingstoepassingen.Hieronder vindt u de gedetailleerde productinformatie:

1.sleuteldetails:
Plaats van herkomst: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecomtoren
Oppervlaktebehandeling: thermisch verzinkt of geverfd.
2.Verpakking en levering:
Verpakkingsdetails: De telecomtoren wordt gebundeld met gegalvaniseerde omsnoering volgens de eisen van de klant.
Leveren: verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin

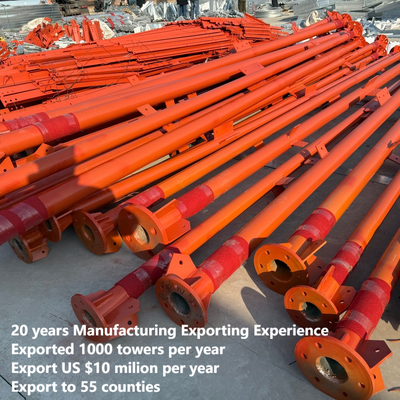

Torenleden: Eén stalen toren is verdeeld in verschillende bundels.
Bouten: Verpakkingsmateriaal is een robuuste nylon zak of stalen trommel.
3. Technische gegevens

Wat is de roosterstructuur van een stalen buistoren met 3 poten?

De traliestructuur van een stalen buistoren met drie poten is een vakwerkachtig raamwerk dat de drie verticale buispoten van de toren met elkaar verbindt. Deze traliewerkelementen zijn samengesteld uit kleinere holle stalen buizen (in overeenstemming met het materiaal van de hoofdpoot, bijvoorbeeld naadloze/gelaste stalen buizen) en vormen kriskras horizontale en diagonale verbindingen tussen de drie poten, waardoor een driehoekig webachtig patroon over de hele hoogte van de toren ontstaat. Deze structuur werkt samen met het taps toelopende ontwerp van de toren (breder aan de basis, smaller aan de bovenkant) om verticale belastingen (gewicht van de toren, gewicht van de apparatuur) en laterale krachten (wind, seismische activiteit) gelijkmatig over de drie poten te verdelen. Het buisvormige rooster verbetert niet alleen de structurele stijfheid en stabiliteit, maar optimaliseert ook de aerodynamische prestaties – waardoor de windweerstand met 30% wordt verminderd in vergelijking met traditionele hoekige stalen roosterconstructies – waardoor de toren zeer goed aanpasbaar is aan barre of winderige omgevingen. Bovendien zorgt het gebruik van buisvormige elementen ervoor dat de constructie licht van gewicht is, terwijl het hoge draagvermogen behouden blijft.

Hoe monteer ik de MW-schotel op de 3-poots stalen toren?

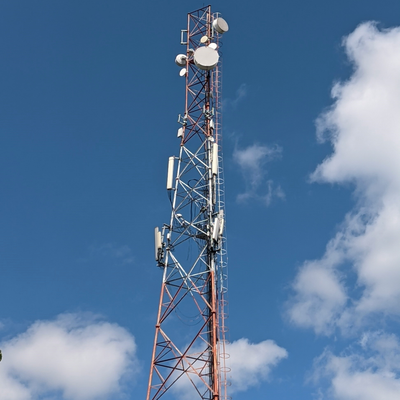

Het monteren van een magnetronschotel (MW) op een driepotige stalen toren volgt een veilig, gestandaardiseerd proces dat is afgestemd op het structurele ontwerp van de toren en de industrienormen:

1. Verificatie vóór installatie: Bevestig het draagvermogen van de toren (volgens de TIA-222-G- en GB 50017-normen) om er zeker van te zijn dat deze de MW-schotel, het bevestigingsmateriaal en de bijbehorende belastingen kan ondersteunen. Inspecteer de vooraf geïnstalleerde antennebeugels (geïntegreerde accessoires) van de toren op structurele integriteit.
2. Beugelvoorbereiding: Gebruik de speciale antennebeugels van de toren (of op maat gemaakte beugels die compatibel zijn met het buisvormige rooster) en bevestig ze aan de hoofdpoten of traliespanten van de toren met behulp van hoogwaardige bouten van klasse 8.8 (ISO 898). Zorg ervoor dat de beugels zijn uitgelijnd met het beoogde point-to-point-communicatiepad en zijn vastgedraaid met het gespecificeerde aanhaalmoment.
3. Schotel optillen en positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de MW-schotel naar de doelhoogte te hijsen (meestal dichtbij de bovenste delen van de toren of op een onderhoudsplatform). Pas de azimut en hoogte van de schotel aan om uit te lijnen met het ontvangende/zendende eindpunt, met behulp van laseruitlijningstools voor precisie.
4. Veilige bevestiging: Bevestig de MW-schotel aan de gemonteerde beugels met behulp van compatibele hardware, zodat u verzekerd bent van een strakke, wiebelvrije verbinding. Controleer het boutkoppel opnieuw met gekalibreerd gereedschap om te voldoen aan de AWS D1.1 las- en bevestigingsnormen.

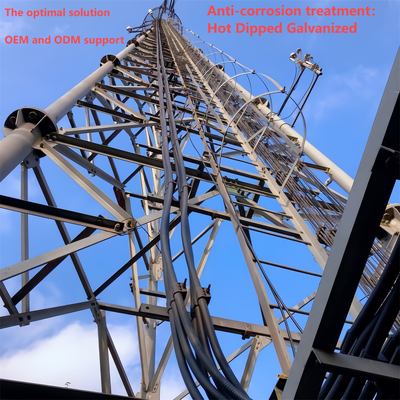

5. Kabelgeleiding: Leid de signaal- en stroomkabels van de schotel door de geïntegreerde kabelbeheersystemen van de toren (of langs beschermde paden op de roosterstructuur) om blootstelling aan milieuschade te voorkomen. Zorg ervoor dat de kabels op de aansluitpunten goed geïsoleerd en waterdicht zijn.
6. Laatste inspectie: Voer een visuele controle uit van de schotel, beugels en verbindingen om de stabiliteit te bevestigen. Test de signaaloverdracht om de uitlijning en functionaliteit te verifiëren. Houd u tijdens de hele installatie aan de veiligheidsprotocollen (bijvoorbeeld valbescherming voor werknemers).

Hoofdstructuur van stalen toren met 3 poten?

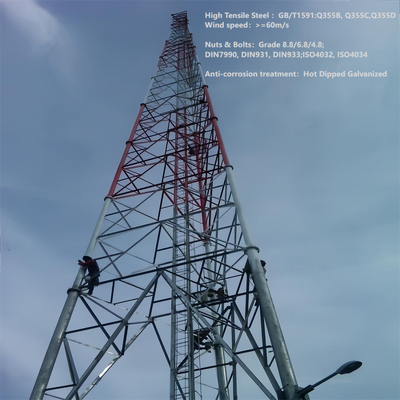

De hoofdstructuur van een stalen buistoren met drie poten is een zelfdragend systeem met een driehoekig frame, ontworpen voor stabiliteit, draagvermogen en aerodynamische efficiëntie, bestaande uit drie kerncomponenten:

• Drie verticale buispoten: De primaire dragende elementen, gemaakt van naadloze of gelaste stalen buizen (voldoen aan de Q345B/ASTM A500-normen). Deze poten, opgesteld in een driehoekige configuratie, dragen het totale gewicht van de toren (inclusief uitrusting en omgevingsbelasting) over op de fundering.
• Buisvormige traliespanten: Kleinere holle stalen buizen die de drie hoofdpoten horizontaal en diagonaal met elkaar verbinden. Dit kriskras truss-systeem verdeelt de belastingen gelijkmatig, verbetert de structurele stijfheid en vermindert de windweerstand, waardoor het karakteristieke roosterpatroon van de toren ontstaat.
• Taps toelopende frame- en flensverbindingen: De toren wordt geleidelijk smaller van de basis naar de top (bredere basis, smallere bovenkant) om de weerstand tegen harde wind (tot 200 km/u) en aardbevingen te optimaliseren. Torensegmenten worden met elkaar verbonden via boutflenzen met hoge treksterkte, waardoor een veilige montage wordt gegarandeerd en de onderhoudsrisico's worden verlaagd.

Deze componenten vormen de structurele ruggengraat, waarbij geïntegreerde accessoires (bijv. platforms, ladders) functionele ondersteuning toevoegen zonder de integriteit van de hoofdstructuur in gevaar te brengen.

Platform, ladder

A. Platform

• Doel: Dient als een stabiele verhoogde werkruimte voor het installeren, onderhouden of inspecteren van MW-schotels, antennes, sensoren of andere apparatuur. Het biedt ook een veilig rustpunt voor werknemers tijdens toegang tot de toren.
• Ontwerpkenmerken: Vervaardigd uit gegalvaniseerd staal (volgens ASTM A123 voor corrosiebestendigheid) en geïntegreerd in de roosterstructuur op gespecificeerde hoogtes. Uitgerust met veiligheidsleuningen om vallen te voorkomen en antislipoppervlakken voor stabiliteit van de werknemer. Ontworpen om het gewicht van werknemers, gereedschappen en apparatuur te dragen, in lijn met het totale draagvermogen van de toren. Kan toegangsluiken bevatten voor gemakkelijke verplaatsing tussen torensecties.
• Belangrijkste voordeel: Strategisch geplaatst in de buurt van bevestigingspunten voor apparatuur om onderhoudstaken te stroomlijnen en de operationele efficiëntie te verbeteren.

Blaas

• Doel: Een speciaal veiligheidstoegangssysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of bovenste delen te bereiken voor installatie, inspectie of reparatie.
• Ontwerpkenmerken: Gemaakt van gegalvaniseerd staal voor duurzaamheid en corrosiebestendigheid, met gelijkmatig verdeelde sporten (volgens de industriële veiligheidsnormen) voor comfortabel klimmen. Uitgerust met anti-valmechanismen (bijv. kabelgeleiders voor veiligheidsharnassen) om valrisico's te minimaliseren – in overeenstemming met de ontwerpspecificatie van de "anti-valladder" van de toren. Verticaal bevestigd aan de hoofdpoten of vakwerkspanten, waardoor een veilig en stabiel pad wordt gegarandeerd.
• Naleving: Ontworpen in overeenstemming met de veiligheidsvoorschriften en torenontwerpnormen (bijv. TIA-222-G, GB 50017), waarbij prioriteit wordt gegeven aan de bescherming van werknemers tijdens verticale toegang.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door veilige, efficiënte toegang tot apparatuur op grote hoogte mogelijk te maken, waardoor de lopende exploitatie en het onderhoud worden ondersteund, terwijl wordt voldaan aan de veiligheids- en duurzaamheidseisen van de industrie.

Klik hier voor meer informatie!!!

Bezoeken van klanten

Montage,Testen van galvaniserende stalen torens

Certificeringen

Klik hier voor meer informatie!!!

Aangepaste productsoorten en voordeel

Zelfdragende toren 
De zelfdragende toren is meestal een toren met 3 of 4 poten en het materiaal is stalen buis of hoekstaal. Wat de verbinding betreft, is de buisvormige toren verbonden door een flens, en de stalen hoektoren is verbonden door moeren en bouten.
Functies:
1. Kleine windbelastingscoëfficiënt, sterke windweerstand.
2. Bespaar landbronnen, gunstige locatie.
Handig transport en installatie.

Pijp stalen toren
De buistoren verwijst naar een zelfdragende hoogbouw staalconstructie met een torenkolom van stalen buizen en een torenlichaamsdeel in een driehoekige vorm. De belangrijkste kenmerken zijn dat de torenkolom met drie buizen is gemaakt van stalen buizen en dat het torenlichaamsgedeelte een driehoekige vorm heeft, wat een hoge staalconstructie is die verschilt van hoekstaal.

Monopole-toren 
Toren met enkele buis, ook wel monopole-toren genoemd, is een veelgebruikt type, met een mooi uiterlijk, een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief en wordt door het grootste deel van de constructie overgenomen. Het torenlichaam neemt een redelijker gedeelte aan, dat is verbonden via een bout met hoge sterkte. Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan gecompliceerde veldlocaties.

Guyed-toren 
De getuide toren heeft een nieuw uiterlijk en het grootste kenmerk wordt versterkt door het gebruik van stalen spandraad. Guyed Tower is een veel voorkomend type communicatietoren dat economisch en praktisch is. Het is lichter en goedkoper dan de anderen. Het is zeer geschikt voor de geografische uitgestrekte gebieden.

Wachttoren
De uitkijktoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt op meerdere terreinen. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de bouwstijl wordt meestal afgestemd op de omgeving. Uitkijktorens zijn meestal samengesteld uit torenlichamen, platforms, torens en ladders, met compacte en duurzame constructies.

Gecamoufleerde boomtoren
De gecamoufleerde boomtoren is ook een soort kunstmatige boom van de Bionische boomtoren, op de basis als een echte, plus het nauwgezette ontwerp. Wanneer het tussen de echte bomen in het bezienswaardighedengebied, het park en het plein wordt geplaatst, zal het een deel van de natuur zijn.
Functies:
1. Prachtige structuur en prachtige uitstraling.
2. Sterke structurele stabiliteit en lange levensduur.
3. Kleine oppervlaktedekking en groot economisch effect.

Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. We streven ernaar om klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en andere 55 verschillende landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van stalen hoektorens, stalen buistorens, monopole torens, pijnboomtorens, getuide torens en wachttorens. Onze afdelingen omvatten ontwerp-, R&D-, inspectie-, laboratorium-, QC-, galvanisatie- en stalen torenafdelingen. Onze grondstoffen zijn afkomstig van beroemde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Veelgestelde vragen

Vraag: Wat is de acceptabele MOQ?
A: Onze acceptabele MOQ is 1 set. Elke proefbestelling in kleine hoeveelheden is welkom.

Vraag: Wat is de levertijd?
A: Binnen 25 dagen na ontvangst van de aanbetaling.

Vraag: Wat is de acceptabele betalingstermijn?
A: TT, L/C, Paypal, Western Union, Geldgram.

Vraag: Kun je OEM voor mij doen?
A: Wij accepteren alle OEM-bestellingen. Neem gewoon contact met ons op en geef mij uw ontwerp, wij bieden u een redelijke prijs.

Vraag: Wanneer kan ik de offerte krijgen?
A: We citeren u meestal binnen 24 uur nadat we uw aanvraag hebben ontvangen. Als u zeer dringend de offerte wilt ontvangen, bel ons dan of vertel het ons per post, zodat we uw aanvraag als prioriteit kunnen beschouwen.

Vraag: Is uw communicatietoren structureel standaard ANSI / TIA / EIA-222-G?
EEN: Ja.

Vraag: Thermisch verzinken is standaard ASTM A 123/153?
EEN: Ja.

Vraag: Kunt u een berekeningsboek verstrekken?
A: Ja, maar u moet betalen voor het rekenboek

Vraag: Hoe lang duurt uw productleven?
Antwoord: 50 jaar.
Vraag: Is de structuur van de toren unitair?
A: Nee, we kunnen het ontwerpen en produceren als verzoek van de klant.

Vraag: Wat is uw betaalmethode?
A: 30% door T/T als aanbetaling, saldo door T/T of L/C op zicht.
