20M Q355 Staal monopoletoren dakplaat voor kantoorgebouwen 5G-implementatie
JIAYAO CO., LTD
Productbeschrijving
PREMIUM STEEL MONOPOL TOWER voor telecommunicatie en mobiele communicatie
Ontdek onze hoogwaardige Monopole Tower, een geavanceerde buisvormige stalen structuur ontworpen voor moderne telecommunicatie-infrastructuur.
Deze zelfdragende communicatietoren is ontworpen met een gestroomlijnde enkelpoolconfiguratie en beschikt over een geïntegreerd werkplatform, beveiligde antennebeugels,en een ingebouwde klimladder voor veilige toegang bij onderhoud.
Onze monopoletorens zijn vervaardigd van ASTM A36/A572 Gr50 of S275JR plaatstaal en bieden uitzonderlijke corrosiebestendigheid en slijtvastheid voor betrouwbare langdurige prestaties.
In vergelijking met traditionele hoekstaaltorens biedt ons telecommonopole een aanzienlijk kleinere voetafdruk, waardoor het de ideale oplossing is voor stedelijke installaties en ruimtebeperkte locaties.
Verkrijgbaar in standaardhoogten van 20m, 30m, 40m of volledig op maat gemaakte configuraties, combineren JIAYAO monopoletorens esthetische aantrekkingskracht met robuuste techniek, ondersteund door een indrukwekkende levensduur van 50 jaar.
Of je nu 5G-netwerken uitbreidt, draadloze infrastructuur upgrades of nieuwe cellocaties bouwt, onze stalen monopoletorens leveren ongeëvenaarde waarde en betrouwbaarheid.
1Sleutel Details:
Plaats van oorsprong: Hebei, China (vastland); merknaam: Jaoyao of OEM; modelnummer: Telecom Tower
Oppervlaktebehandeling: warm gegalvaniseerd of geverfd.
2Verpakking en levering:
Verpakkingsdetails: De telecomtoren wordt volgens de vereisten van de klant gebundeld met gegalvaniseerde banden.
Aflevering: Verzonden binnen 20 dagen na betaling uit Tianjin haven
Torenleden: één stalen toren is in meerdere bundels gescheiden.
Bolten: het verpakkingsmateriaal is een robuuste nylonzak of een stalen trommel.
3. Technische gegevens
| Ontwerp |
| 1. Ontwerpcode |
Voor de toepassing van de voorschriften van punt 6.1.3 van bijlage I bij Verordening (EG) nr. 1907/2006 moet de in punt 6.1.3 van bijlage I vermelde voorschriften worden nageleefd. |
| Structurele staal |
| 2. Graad |
Zwak staal |
Hoge treksterkte staal |
| GB/T 700:Q235B, Q235C,Q235D |

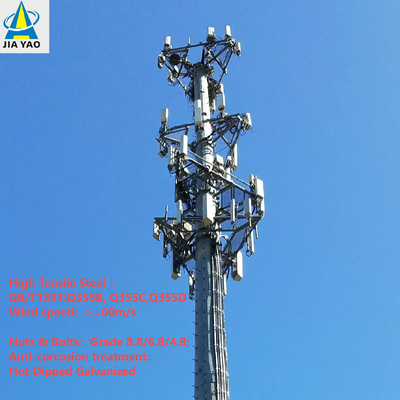

GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |

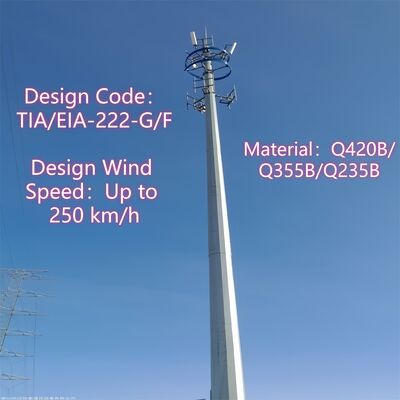

| 3Ontwerpwindsnelheid |
Tot 250 km/u |
| 4. Toegestane afbuiging |
0.5 ~ 1,0 graden @ bedrijfsversnelling |
| 5. Spanningssterkte (Mpa) |
360 tot 510 |
470 ~ 630 |
| 6. Kracht van de uitlaat (t≤16 mm) (Mpa) |
355 |
235 |
| 7. Verlenging (%) |
20 |
24 |
| 8. Schoksterkte KV (J) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27(0°C)---Q235C(S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C) --- Q345D ((S355J2) |
| Bolten en moeren |
| 9. Graad |
Graad vier.8, 6.8, 8.8 |
| 10Normen voor mechanische eigenschappen |
| 10.1 Bolten |
ISO 898-1 |
| 10.2 Noten |
ISO 898-2 |
| 10.3 Wasmachines |
ISO 6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bolten |
DIN7990, DIN931, DIN933 |
| 11.2 Noten |
ISO4032, ISO4034 |
| 11.3 Wasmachines |
DIN7989, DIN127B, ISO7091 |
| Schommelingen |
| 12. methode |
CO2-beschermde booglassen & onderwater booglassen ((SAW)) |
| 13- Standaard. |
AWS D1.1 |
| Markering |
| 14. Methode voor het markeren van de leden |
Hydraulische persstempels |
| Verzinking |
| 15- galvanisering van staalprofielen |
ISO 1461 of ASTM A123 |
| 16. Verzinkingsstandaard van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17Fabriekstest |
Trekproef, elementenanalyse, Sharpy-test, koude buiging,
Preece test, Hammer test |
| Capaciteit |
| 18Maximale productiecapaciteit |
50,000 TON per jaar |
MOBILE COMMUNICATIENETWERKEN

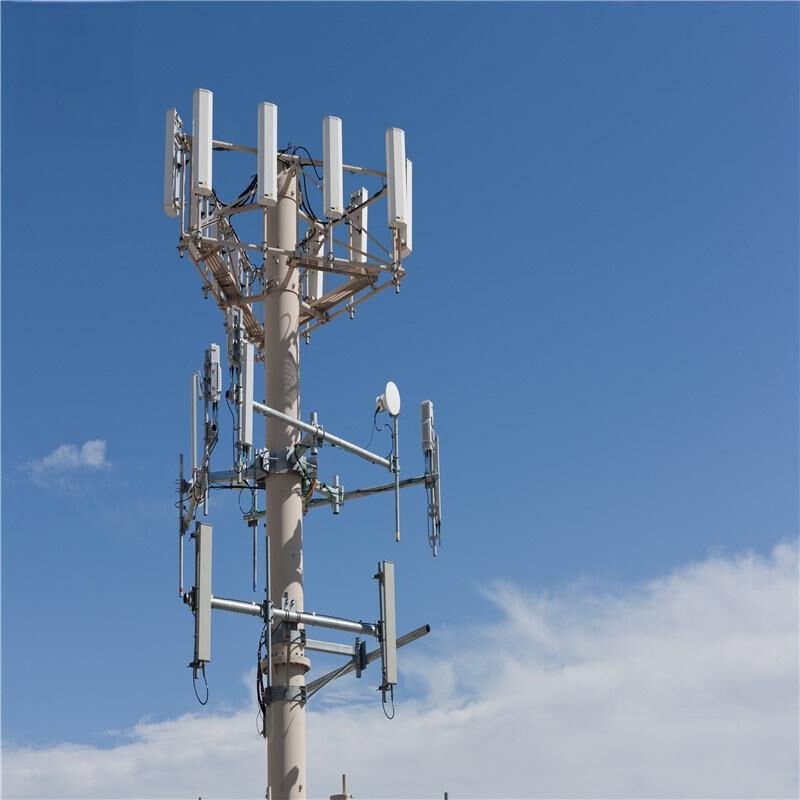

Ideaal voor 4G LTE en 5G cellulaire basisstations, onze monopool torens bieden betrouwbare structurele ondersteuning voor multi-carrier antennesystemen,het mogelijk maken van naadloze draadloze dekking in stedelijke en voorstedelijke gebieden.
Infrastructuur voor telecommunicatie
Ideaal voor telecommaatschappijen en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en punt-tot-puntcommunicatieverbindingen.
BROADCASTING & TRANSMISSION diensten
Geschikt voor FM/AM-radio-omroep, televisie-signaaloverdracht en digitale omroeptoepassingen waarvoor een verhoogde antennepositie is vereist voor een optimale signaalverspreiding.
Stedelijke en ruimtebeperkte installaties
Het compacte enkelpoolontwerp maakt onze monopoletoren de voorkeur keuze voor stadscentra, commerciële wijken, snelwegen,en woonwijken waar het minimaliseren van visuele impact en landgebruik essentieel is.
" style="padding: 0px 4px;">
MOBILE COMMUNICATIENETWERKEN
Ideaal voor 4G LTE en 5G cellulaire basisstations, onze monopool torens bieden betrouwbare structurele ondersteuning voor multi-carrier antennesystemen,het mogelijk maken van naadloze draadloze dekking in stedelijke en voorstedelijke gebieden.
Infrastructuur voor telecommunicatie
Ideaal voor telecommaatschappijen en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en punt-tot-puntcommunicatieverbindingen.
BROADCASTING & TRANSMISSION diensten
Geschikt voor FM/AM-radio-omroep, televisie-signaaloverdracht en digitale omroeptoepassingen waarvoor een verhoogde antennepositie is vereist voor een optimale signaalverspreiding.
Stedelijke en ruimtebeperkte installaties
Het compacte enkelpoolontwerp maakt onze monopoletoren de voorkeur keuze voor stadscentra, commerciële wijken, snelwegen,en woonwijken waar het minimaliseren van visuele impact en landgebruik essentieel is.
Wat is het hoofdstuk van de monopoletoren?
Het hoofdstuk van een monopoletoren is een enkele, zelfdragende vaste/halfvaste schacht die de kern dragende structuur van de toren vormt, afgestemd op stedelijk gebruik.Het is doorgaans vervaardigd van hoogwaardige gewalste stalen platen (Q345B/ASTM A500 Klasse B) en heeft een cilindrische of gelaste veelhoekige vorm (diameter 0.5 ‰ 2 m, afgestemd op de hoogte van de toren) met een conisch ontwerp (een beetje smaller aan de bovenkant) om de weerstand tegen windbelasting (tot 180 km/u) te optimaliseren.De hoogte varieert van 10 m tot 60 m (aanpasbaar voor 5G-microstations of stedelijke communicatiehubs), en dient als fundamenteel kader voor de integratie van alle hulpmiddelen van de monopoletoren.
Wat is de onderste rand, ladder en platform van de monopoletoren?

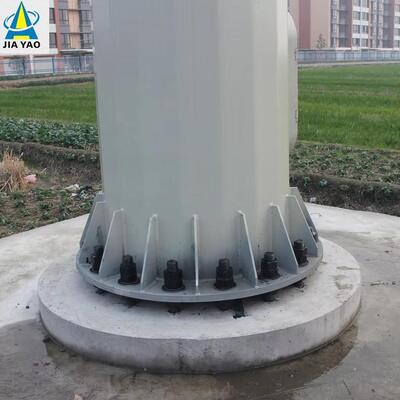

1Bottom Flange: Het is een zwaar werkend staalonderdeel dat is gelast aan de basis van de hoofdas van de monopool en fungeert als de kritieke verbinding tussen de toren en de betonnen fundering.met een breedte van niet meer dan 50 mmDe toren wordt verticaal bevestigd en de volledige structuur- en uitrustingsbelastingen worden naar de grond overgebracht, waardoor de algemene stabiliteit van de toren wordt gewaarborgd.
2Ladder: een ingebouwde interne klimladder die is geïntegreerd in de hoofdas van de monopool, vervaardigd van corrosiebestendig gegalvaniseerd staal en uitgerust met een professioneel val- en valvertragingssysteem.Exclusief voor gecertificeerd onderhoudspersoneel biedt het een veilig verticaal toegangspad voor toreninspectie, installatie en reparatie van apparatuur,En de integriteit is een belangrijke focus van het regelmatig onderhoud van de toren..
3Platform: De monopoletoren zijn uitgerust met compacte, geïntegreerde stalen platforms (op maat van de behoeften van het project) die op de hoofdas op bepaalde hoogten zijn gemonteerd.met een breedte van niet meer dan 50 mm, dienen deze platforms als stabiele werkplekken voor het installeren, onderhouden en inspecteren van telecommunicatieapparatuur (bijv. 5G-antennes, magnetronen) en bewakingsapparatuur.Ontworpen voor de ultracompacte voetafdruk van de monopole, ze maximaliseren het gebruiksgemak zonder afbreuk te doen aan het slanke, onopvallende stedelijke ontwerp van de toren.
Wat is het belangrijkste lichaam van monopoletoren na warm gegalvaniseerd?
Na het galvaniseren in warm water,het hoofdstuk van de monopoletoren blijft de kern van een enkele cilindrische/veelhoekige stalen as (gefabriceerd uit hoogwaardige gewalste stalen platen Q345B/ASTM A500 Klasse B) met een conisch ontwerpDe belangrijkste verandering is dat het gehele staaloppervlak bedekt is met een uniform,met een gewicht van niet meer dan 50 kgDeze gegalvaniseerde laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie van het buitenmilieu.Verlenging van de levensduur van het hoofdgebouw tot meer dan 25 jaarHet gegalvaniseerde hoofdlichaam behoudt tevens de structurele stijfheid van de oorspronkelijke staalas, en alle gelaste verbindingen (AWS D1.1-conform) zijn gelijk gegalvaniseerd om een consistente corrosiebestand en de algehele structurele integriteit van het torenlichaam te waarborgen.
Klik hier voor meer informatie!!!
Over het bedrijf
Verpakking en verzending
Klanten van Gular
Certificeringen
Onze diensten
Veelgestelde vragen
V: Wat is de aanvaardbare MOQ?
A: Onze aanvaardbare MOQ is 1 set. Elke proeforder in kleine hoeveelheid is welkom.
V: Wat is de levertijd?
A: Binnen 25 dagen na ontvangst van de aanbetaling.
V: Wat is de aanvaardbare betalingstermijn?
A: TT, L/C, Paypal, Western Union, Money Gram.
K: Kun je OEM voor me doen?
A: We accepteren alle OEM-orders, neem contact met ons op en geef me uw ontwerp, we zullen u een redelijke prijs bieden.
V: Wanneer kan ik de offerte krijgen?
A: Wij geven u gewoonlijk een offerte binnen 24 uur nadat wij uw vraag hebben ontvangen. Als u zeer dringend een offerte wenst, kunt u ons bellen of ons per e-mail informeren, zodat wij uw vraag als prioriteit kunnen beschouwen.
V: Is uw communicatietoren conform de ANSI/TIA/EIA-222-G-standaard?
A: Ja.
V:De standaard voor het galvaniseren met warmte is ASTM A 123/153?
A: Ja.
V: Kunt u een rekenboek leveren?
A: Ja, maar je moet betalen voor het rekenboek
V: Hoe lang is de levensduur van uw product?
50 jaar.
V: Is de structuur van de toren een eenheid?
A: Nee, we kunnen het ontwerpen en produceren als klant verzoek.
V: Wat is uw betaalmethode?
A:30% door T/T als storting, saldo door T/T of L/C op zicht.
