42M kostenefficiënte afspantoren voor landelijke dekking van uitzendsignalen

42M Kostenefficiënte Afgespannen Mast voor Dekking van Landelijke Omroep Signalen

Kern Structurele & Ontwerpkenmerken

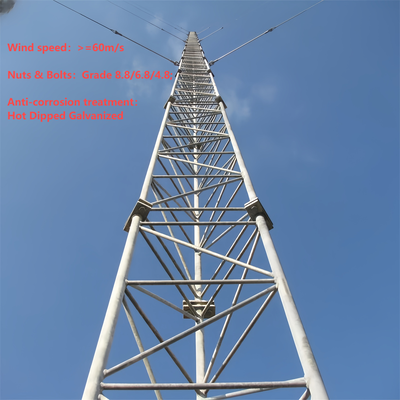

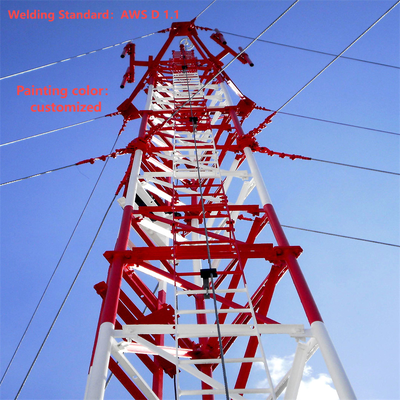

• Slanke Torenlichaam: Gebouwd als een buisvormige of vakwerk stalen structuur (smaller dan zelfdragende torens), met een taps toelopende vorm om de lastverdeling te optimaliseren.

• Afspanlijnsysteem: Meerdere sets staalkabels worden op intervallen van 20-30m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30m tot meer dan 200m (hoger dan de meeste zelfdragende torens), aanpasbaar voor specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemontages, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste Materialen & Normen

• Torenlichaam: Verzinkt constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Afspanlijnen: Hoge treksterkte staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om kabels te beveiligen, ontworpen voor trekbelastingen.

• Naleving: Volgt IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire Toepassingsscenario's

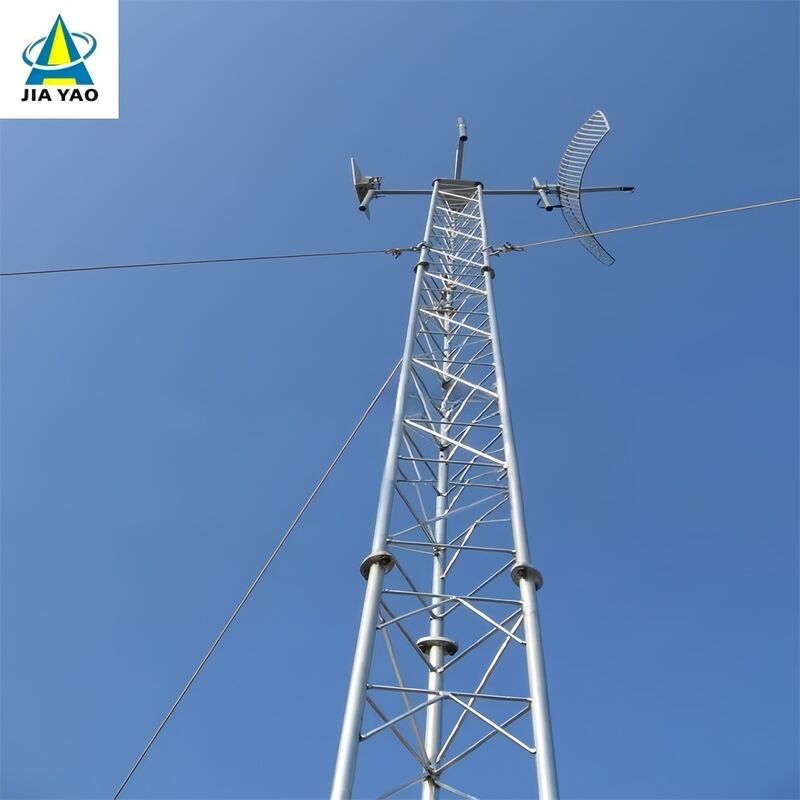

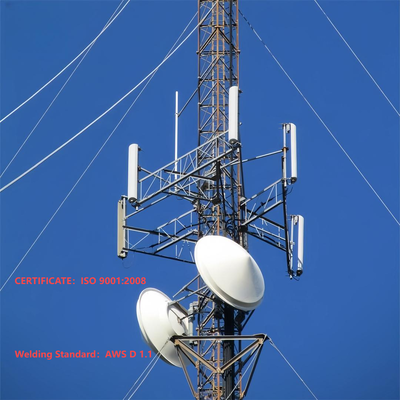

• Omroep/Telecom: Ondersteunt TV/radio antennes en langeafstands microgolftransmitters (maximaliseert signaaldekking via hoogte).

• Meteorologische Monitoring: Huist weer sensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk Onderzoek: Ontplooit atmosferische instrumenten (ozonmeters) boven grondinterferentie.

1.Specificaties

Wat is het torenlichaam van een afgespannen toren?

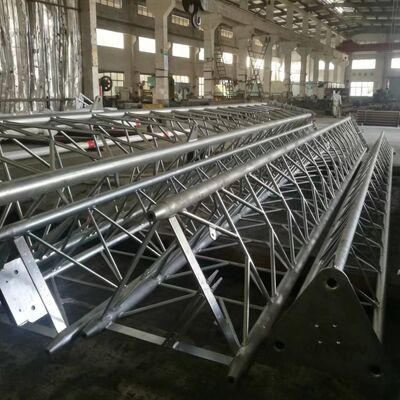

Het torenlichaam van een afgespannen toren (afgespannen mast) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe afspanlijnen (in plaats van zelfdragende stijfheid). Meestal geconstrueerd als een buisvormig of vakwerk stalen frame, is het smaller dan zelfdragende torens en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en langdurige duurzaamheid in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

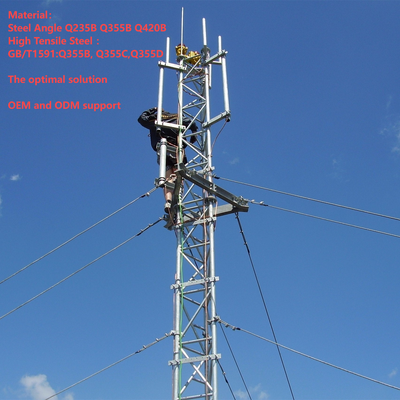

Hoe een antenne op een afgespannen toren te monteren?

Het monteren van een antenne op een afgespannen toren volgt een gestructureerd, veiligheidsconform proces dat aansluit bij het ontwerp van de toren en industrienormen:

1. Voorbereiding voor Installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie Antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze montages worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de verzinkte staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne Hefen & Positioneren: Gebruik kranen of gespecialiseerde hefapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne Beveiligen: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelroutering & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het Anti-klimapparaat op de afgespannen toren?

Anti-klimapparaat voor een afgespannen toren is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières gemonteerd nabij de basis van de toren (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikte of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor torenoperators.

Hoe een afgespannen lijn en afgespannen toren te verbinden?

Het verbinden van afspanlijnen met een afgespannen toren omvat een veilig, belastbaar proces om ervoor te zorgen dat de lijnen de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer afspanlijnen gemaakt van staalkabels met hoge treksterkte (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf gefabriceerde bevestigingspunten (bijv. oogbouten, beugels of dwarsbalken) heeft op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie Bevestigingshardware: Monteer zware afspanlijnbeugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de verzinkte staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadbeëindiging: Gebruik professionele eindfittingen (bijv. pershulzen, kabelklemmen of oogbouten) om het uiteinde van elke afspanlijn te beveiligen. Pershulzen worden op de draad geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgewerkte uiteinde van de afspanlijn aan de beugel van de toren met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanmoer of trekker) om de spanning van de lijn aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van laterale krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de lijn uniform is gespannen (vermijd overmatige spanning, wat het torenlichaam zou kunnen belasten). Bevestig dat de hardware en eindfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een afgespannen lijn en afgespannen ankerbout te verbinden?

Het verbinden van afspanlijnen met afgespannen ankerbouten (grondankers) is een cruciale stap om de spanning van de lijn naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Anker Voorbereiding: Zorg ervoor dat het grondanker (zwaar betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de afspanlijn. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Ankerbout Blootleggen: Zorg ervoor dat de bovenste bout van het anker (afgespannen ankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om bevestigingshardware te accommoderen. De bout moet van hoogwaardig staal zijn om de spanning van de afspanlijn te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de afspanlijn met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of oogbouten) die voor de torenverbinding worden gebruikt, wat zorgt voor een veilige, belastbare eindverbinding.
4. Assemblage Bevestigingshardware: Bevestig een spanmoer (voor spanningsaanpassing) en een sluiting aan de afgewerkte afspanlijn. De spanmoer wordt via een moer of ring aan de afgespannen ankerbout bevestigd, waardoor fijnafstelling van de spanning van de lijn mogelijk is.
5. Spanning & Bevestiging: Gebruik de spanmoer om de afspanlijn op de vereiste specificatie te spannen, zodat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanmoer met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de afspanlijn onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.

Klik Hier Voor Meer Informatie!!!!!!

3. Samenwerkende Klanten

4. Certificeringen

5. Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommasten en goedgekeurd door ISO9001. We streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatiemast te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstalen masten, buisstalen masten, monopoolmasten, dennenboommasten, afgespannen masten en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staalmast afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
