38M Snelle Oprichtbare Afspanmast voor Noodcommunicatie bij Rampen

Kernstructuur & Ontwerpeigenschappen

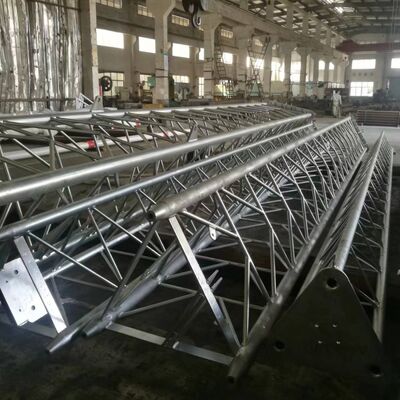

• Slanke Mastconstructie: Gebouwd als een buis- of vakwerkstaalconstructie (slanker dan zelfdragende masten), met een taps toelopende vorm om de lastverdeling te optimaliseren.

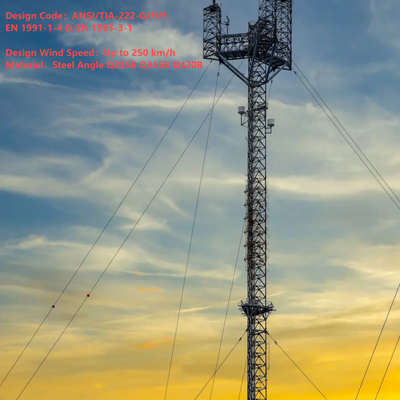

• Afspanlijnsysteem: Meerdere sets staalkabels worden op intervallen van 20-30m aan de mast bevestigd en op de grond verankerd onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30m tot meer dan 200m (hoger dan de meeste zelfdragende masten), aanpasbaar aan specifieke behoeften.

• Accessoires: Inclusief klimladders, antennesteunen, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste Materialen & Normen

• Mastconstructie: Verzinkt constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Afspanlijnen: Hoogwaardige staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om kabels te zekeren, ontworpen voor trekbelastingen.

• Naleving: Voldoet aan IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire Toepassingsscenario's

• Omroep/Telecom: Ondersteunt TV/radio-antennes en langeafstands-microgolftransmitters (maximaliseert signaaldekking via hoogte).

• Meteorologische Monitoring: Biedt plaats aan weersensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk Onderzoek: Implementeert atmosferische instrumenten (ozonmeters) boven grondinterferentie.

1.Specificaties

Wat is de mastconstructie van een afspanmast?

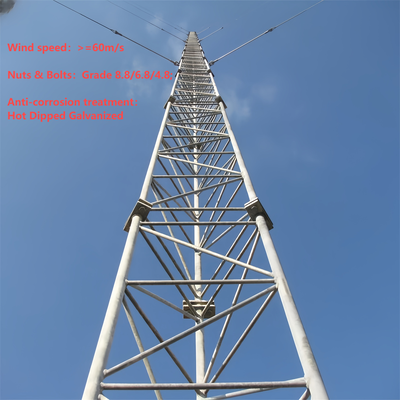

De mastconstructie van een afspanmast (tuimast) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt en voor zijdelingse stabiliteit afhankelijk is van externe afspanlijnen (in plaats van zelfdragende stijfheid). Meestal gebouwd als een buis- of vakwerkstaalconstructie, is deze slanker dan zelfdragende masten en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. De mastconstructie is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en langdurige duurzaamheid in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennesteunen en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

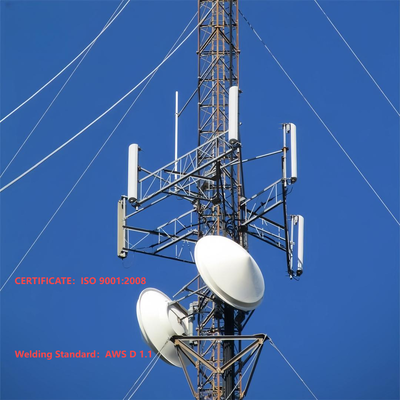

Hoe monteer ik een antenne op de afspanmast?

Het monteren van een antenne op een afspanmast volgt een gestructureerd, veiligheidsconform proces dat aansluit bij het ontwerp van de mast en industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de mast om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer de mastconstructie op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennesteun: Bevestig speciale antennesteunen (geïntegreerde accessoires van de mast) aan vooraf aangewezen punten op de mastconstructie. Deze steunen worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de verzinkte staalconstructie van de mast, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Hijsen en positioneren van de antenne: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Vastzetten van de antenne: Bevestig de antenne aan de vooraf geïnstalleerde steunen met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding en integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de mast om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, steunen en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de afspanmast?

Een anti-klimapparaat voor een afspanmast is een gespecialiseerd veiligheidsonderdeel dat op de mastconstructie wordt geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de mast worden gemonteerd (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gedoornde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere mastsecties of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de mast is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij de mastconstructie) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor mastoperators.

Hoe verbind ik de afspanlijn met de afspanmast?

Het verbinden van afspanlijnen met een afspanmast omvat een veilig, belastbaar proces om ervoor te zorgen dat de lijnen de mast effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer afspanlijnen gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat de mastconstructie vooraf gefabriceerde bevestigingspunten heeft (bijv. oogbouten, beugels of dwarsbalken) op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de mast.
2. Installatie van bevestigingshardware: Monteer zware afspanlijnbeugels of kroonblokken op de vooraf aangewezen bevestigingspunten van de mast met behulp van hoogwaardige bouten (compatibel met de verzinkte staalconstructie van de mast). Deze beugels zijn ontworpen om de spanning gelijkmatig over de mastconstructie te verdelen.
3. Afwerking van de kabel: Gebruik professionele afwerkingsfittingen (bijv. krimpkousen, kabelklemmen of varkensogen) om het uiteinde van elke afspanlijn te zekeren. Krimpkousen worden op de kabel gekrompen voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgewerkte uiteinde van de afspanlijn aan de beugel van de mast met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de kabel aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van laterale krachten op de mast.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de mast en of de kabel uniform is gespannen (vermijd overmatige spanning, wat de mastconstructie zou kunnen belasten). Bevestig dat de hardware en afwerkingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de mast.

Hoe verbind ik de afspanlijn met de afspanbout?

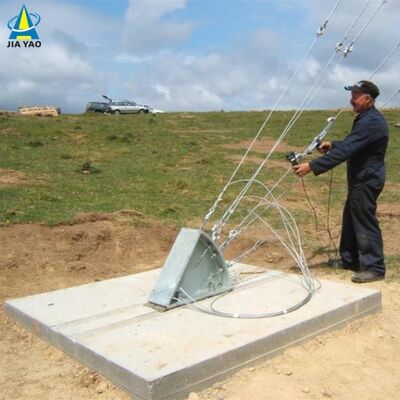

Het verbinden van afspanlijnen met afspanbouten (grondankers) is een cruciale stap om de spanning van de lijn naar de grond over te brengen, wat de stabiliteit van de mast garandeert:

1. Voorbereiding van het anker: Zorg ervoor dat het grondanker (zware betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de afspanlijn. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Blootleggen van de ankerbout: Zorg ervoor dat de bovenste bout van het anker (afspanbout) boven de grond uitsteekt en is voorzien van schroefdraad voor bevestigingshardware. De bout moet van hoogwaardig staal zijn om de spanning van de afspanlijn te weerstaan.
3. Afwerking van de kabel: Werk het vrije uiteinde van de afspanlijn af met dezelfde hoogwaardige fittingen (krimpkousen, kabelklemmen of varkensogen) als gebruikt voor de mastverbinding, om een veilige, belastbare uiteinde te garanderen.
4. Assemblage van bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgewerkte afspanlijn. De spanschroef wordt via een moer of ring aan de afspanbout bevestigd, waardoor de spanning van de kabel fijn afgesteld kan worden.
5. Spanning en zekering: Gebruik de spanschroef om de afspanlijn op de vereiste specificatie te spannen, zodat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de afspanlijn onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en kabelafwerking, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.
