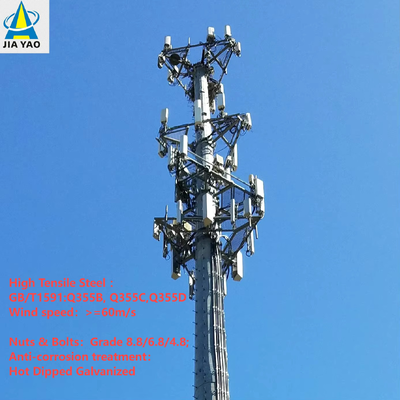

36 meter kleur aangepaste monopole toren voor de implementatie van City Central Park 5G
JIAYAO CO.,LTD
Productbeschrijving
PREMIUM STALEN MONOPOOLTOREN VOOR TELECOMMUNICATIE EN MOBIELE COMMUNICATIE
Ontdek onze hoogwaardige Monopole Tower, een geavanceerde stalen buisconstructie ontworpen voor moderne telecommunicatie-infrastructuur.
Deze zelfdragende communicatietoren is ontworpen met een gestroomlijnde enkelpolige configuratie en beschikt over een geïntegreerd werkplatform, veilige antennebeugels en een ingebouwd klimladdersysteem voor veilige toegang voor onderhoud.
Onze monopooltorens zijn gemaakt van eersteklas ASTM A36/A572 Gr50- of S275JR-plaatstaal en bieden uitzonderlijke corrosieweerstand en slijtvastheid voor betrouwbare prestaties op de lange termijn.
Vergeleken met traditionele stalen hoektorens biedt onze telecommonopool een aanzienlijk kleinere voetafdruk, waardoor het de ideale oplossing is voor stedelijke installaties en locaties met beperkte ruimte.
JIAYAO monopole-torens zijn verkrijgbaar in standaardhoogtes van 20, 30, 40 meter of volledig op maat gemaakte configuraties en combineren esthetische aantrekkingskracht met robuuste techniek, ondersteund door een indrukwekkende ontwerplevensduur van 50 jaar.
Of u nu 5G-netwerken uitbreidt, de draadloze infrastructuur upgradet of nieuwe mobiele locaties bouwt, onze stalen monopole-torens leveren ongeëvenaarde waarde en betrouwbaarheid.
1.sleuteldetails:
Plaats van herkomst: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecomtoren
Oppervlaktebehandeling: thermisch verzinkt of geverfd.
2.Verpakking en levering:
Verpakkingsdetails: De telecomtoren wordt gebundeld met gegalvaniseerde omsnoering volgens de eisen van de klant.
Leveren: verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin
Torenleden: Eén stalen toren is verdeeld in verschillende bundels.
Bouten: Verpakkingsmateriaal is een robuuste nylon zak of stalen trommel.
3. Technische gegevens
| Ontwerp |
| 1. Ontwerpcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Structuur staal |
| 2. Graad |
Zacht staal |
Staal met hoge treksterkte |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q355B, Q355C, Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerp windsnelheid |
Tot 250 km/u |
| 4. Toegestane doorbuiging |
0,5 ~1,0 graad @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Opbrengststerkte (t≤16mm) (Mpa) |
355 |
235 |
| 7. Verlenging (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Cijfer |
Graad 4,8, 6,8, 8,8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO898-1 |
| 10.2 Moeren |
ISO898-2 |
| 10.3 Sluitringen |
ISO6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Sluitringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2-afgeschermd booglassen en ondergedompeld booglassen (SAW) |
| 13. Standaard |
AWS D1.1 |
| Markering |
| 14. Wijze van markering van de leden |
Stempelen met hydraulische pers |
| Verzinken |
| 15. Galvanisatienorm van stalen profielen |
ISO 1461 of ASTM A123 |
| 16. Galvanisatienorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trekproef, elementenanalyse, Sharpy-test (slagproef), koudbuigen,
Preece-test, hamertest |
| Capaciteit |
| 18. Maximale productiecapaciteit |
50.000 TON per jaar |
MOBIELE COMMUNICATIENETWERKEN
Onze monopole torens zijn ideaal voor 4G LTE en 5G mobiele basisstations en bieden betrouwbare structurele ondersteuning voor multi-carrier antennesystemen, waardoor een naadloze draadloze dekking in stedelijke en voorstedelijke gebieden mogelijk wordt.
TELECOMMUNICATIE-INFRASTRUCTUUR
Perfect voor telecomcarriers en netwerkoperators die robuuste torenoplossingen nodig hebben voor microgolftransmissie, draadloze backhaul en point-to-point communicatieverbindingen.
UITZEND- EN TRANSMISSIEDIENSTEN
Geschikt voor FM/AM-radio-uitzendingen, televisiesignaaloverdracht en digitale uitzendingstoepassingen waarbij een verhoogde antennepositionering vereist is voor optimale signaalvoortplanting.
STEDELIJKE EN BEPERKTE INSTALLATIES
Het compacte enkelpolige ontwerp maakt onze monopole-torens de voorkeurskeuze voor stadscentra, commerciële wijken, snelwegen en woonwijken waar het minimaliseren van de visuele impact en het landgebruik essentieel is.
⇔Wat is het hoofdgedeelte van de monopole-toren?
Het hoofdlichaam van een monopole-toren is een enkele, zelfdragende massieve/halfmassieve as die de dragende kernstructuur van de toren vormt, op maat gemaakt voor stedelijk gebruik. Het wordt doorgaans vervaardigd uit zeer sterke gewalste staalplaten (Q345B/ASTM A500 klasse B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5–2 m, geschaald op torenhoogte) met een taps ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10 tot 60 meter (aanpasbaar voor 5G-microstations of stedelijke communicatiehubs) en dient als basisframe voor de integratie van alle hulpcomponenten van de monopole-toren.
⇔Wat zijn de onderste flens, ladder en platform van de monopole-toren?

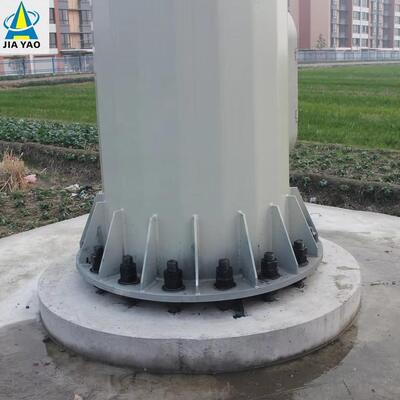

1. Onderflens: het is een robuust stalen onderdeel dat aan de basis van de hoofdas van de monopool is gelast en fungeert als de kritische verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (passend bij het hoofdlichaam) en behandeld met anti-corrosieprocessen, is het uitgelijnd met de ankerbouten van de fundering om de toren verticaal te bevestigen en de volledige structurele en uitrustingsbelastingen naar de grond over te brengen, waardoor de algehele stabiliteit van de toren wordt gegarandeerd.
2. Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdas van de monopole, vervaardigd uit corrosiebestendig gegalvaniseerd staal en uitgerust met een professioneel valstopsysteem. Exclusief voor gecertificeerd onderhoudspersoneel biedt het een veilig verticaal toegangspad voor toreninspectie, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt bij regulier torenonderhoud.

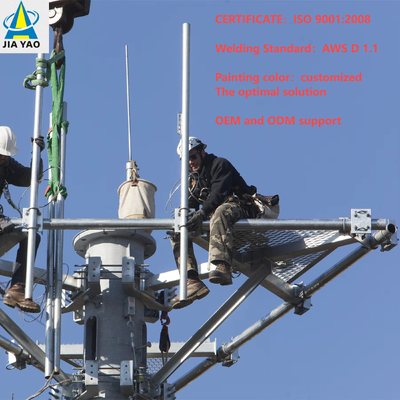

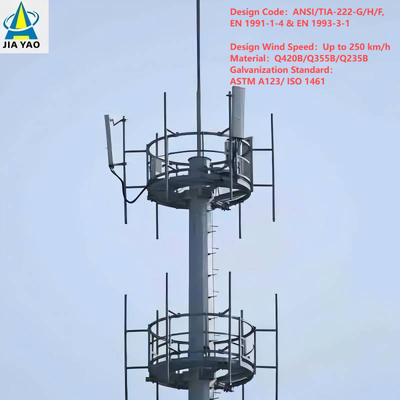

3. Platform: De monopole-toren is uitgerust met compacte, geïntegreerde stalen platforms (aangepast per projectbehoeften) gemonteerd op de hoofdas op aangewezen hoogtes. Deze platforms zijn vervaardigd uit gegalvaniseerd staal voor duurzaamheid en dienen als stabiele werkruimtes voor het installeren, onderhouden en inspecteren van telecomapparatuur (bijvoorbeeld 5G-antennes, magnetronapparatuur) en bewakingsapparatuur. Ze zijn ontworpen om te passen in de ultracompacte voetafdruk van de monopole en maximaliseren het operationele gemak zonder afbreuk te doen aan het strakke, onopvallende stedelijke ontwerp van de toren.
⇔Wat is het hoofdgedeelte van de monopooltoren na thermisch verzinkt?

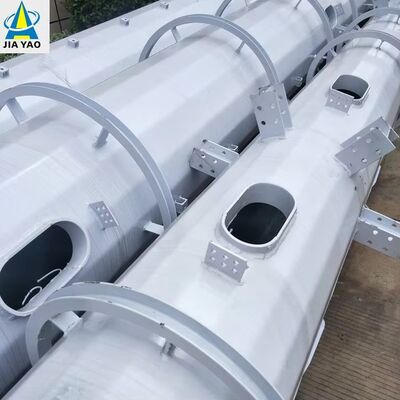

Na thermisch verzinken blijft het hoofdgedeelte van de monopooltoren de enkele cilindrische/veelhoekige stalen kernas (vervaardigd uit zeer sterke gewalste staalplaten Q345B/ASTM A500 klasse B) met een taps ontwerp, en de structurele vorm, afmetingen en dragende prestaties blijven volledig behouden. De belangrijkste verandering is dat het gehele staaloppervlak is bedekt met een uniforme, dichte zinklaag, in overeenstemming met de ASTM A123-norm. Deze gegalvaniseerde laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie van buitenaf, waardoor de levensduur van het hoofdgedeelte wordt verlengd tot meer dan 25 jaar. Het gegalvaniseerde hoofdgedeelte behoudt ook de structurele stijfheid van de originele stalen as, en alle lasverbindingen (AWS D1.1-conform) zijn eveneens gegalvaniseerd om consistente anticorrosieprestaties en algehele structurele integriteit van het torenlichaam te garanderen.
