30 35M Thermisch verzinkte Guyed-communicatietoren Kleine fundering voor graslandgebied

30 35M Thermisch verzinkte Guyed-communicatietoren Kleine fundering voor graslandgebied

Kernstructurele en ontwerpkenmerken

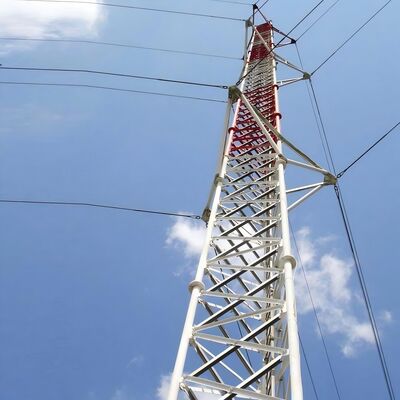

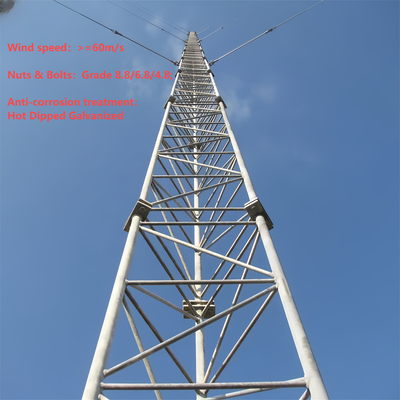

• Slank torenlichaam: Gebouwd als een stalen buis- of vakwerkconstructie (smaller dan zelfdragende torens), met een taps toelopende vorm om de verdeling van de belasting te optimaliseren.

• Guy Wire-systeem: Meerdere sets staalkabels worden met tussenpozen van 20–30 m aan de mast bevestigd en onder hoeken van 45–60° aan de grond verankerd om wind- en seismische krachten te weerstaan.

• Hoogte bereik: Uitschuifbaar van 30 meter tot meer dan 200 meter (hoger dan de meeste zelfdragende torens), aanpasbaar voor specifieke behoeften.

• Accessoires: Inclusief klimladders, antennesteunen, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste materialen en normen

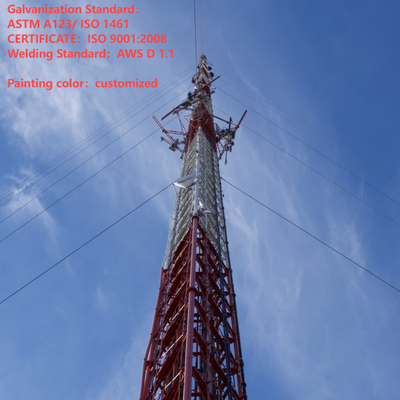

• Torenlichaam: Gegalvaniseerd constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Guy draden: Staalkabels met hoge treksterkte (ASTM A475) met zink/polymeercoatings voor duurzaamheid.

• Ankers: Zware beton/stalen ankers om draden vast te zetten, ontworpen voor trekbelastingen.

• Naleving: Voldoet aan IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire toepassingsscenario's

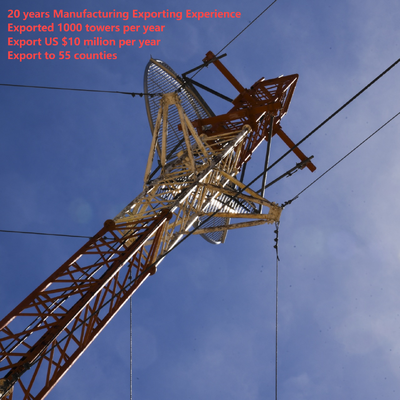

• Omroep/Telecom: Ondersteunt tv-/radioantennes en microgolfzenders over lange afstanden (maximaliseert de signaaldekking via hoogte).

• Meteorologische monitoring: Host weersensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: Zet atmosferische instrumenten (ozonmonitors) in bovengrondse interferentie.

1. Specificaties

Wat is het torenlichaam van een getuide draadtoren?

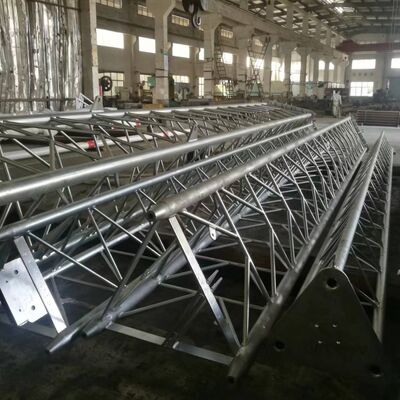

Het torenlichaam van een getuide draadtoren (getuide masttoren) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur ondersteunt, en vertrouwt op externe tuidraden voor laterale stabiliteit (in plaats van zelfdragende stijfheid). Typisch gebouwd als eenstalen buis- of roosterframeHet is smaller dan zelfdragende torens en heeft een taps toelopend ontwerp (breder aan de basis, smaller aan de bovenkant) om de verdeling van de belasting en de windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit gegalvaniseerd constructiestaal (dat voldoet aan de ASTM A36/S235JR-normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennesteunen en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes mogelijk van 30 meter tot meer dan 200 meter, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

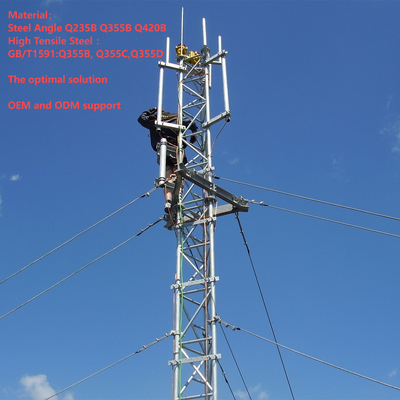

Hoe de antenne op de getuide draadmast monteren?

Het monteren van een antenne op een getuide draadmast volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de toren en de industrienormen:

1. Voorbereiding vóór installatie: Controleer het draagvermogen van de toren om er zeker van te zijn dat deze het gewicht van de antenne kan dragen (inclusief hardware en bijbehorende kabels). Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen en bevestig dat de plaatselijke veiligheidsvoorschriften worden nageleefd (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennemontage: Bevestig speciale antennesteunen (geïntegreerde accessoires van de toren) op vooraf aangewezen punten op het torenlichaam. Deze steunen worden doorgaans vastgezet met zeer sterke bouten die compatibel zijn met de gegalvaniseerde stalen structuur van de toren, waardoor een stevige verbinding wordt gegarandeerd die bestand is tegen windkrachten en trillingen.
3. Antenne optillen en positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de doelhoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van lasergereedschap of uitlijningsmeters voor precisie.
4. De antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde steunen met behulp van compatibele hardware, en draai de bouten vast met het gespecificeerde aanhaalmoment om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel staat, zonder wiebelen die de prestaties of structurele integriteit zou kunnen beïnvloeden.
5. Kabelgeleiding en -integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij u zorgt voor een goede isolatie en waterdichtheid op de aansluitpunten.
6. Laatste inspectie: Voer een visuele controle uit van de antenne, steunen en kabels om een ​​veilige installatie te bevestigen. Test de signaaloverdracht/-ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijvoorbeeld valbescherming voor werknemers) tijdens het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de getuide draadtoren?

Het antiklimapparaat voor een getuide draadtoren is een gespecialiseerd veiligheidscomponent dat op het torenlichaam is geïnstalleerd om ongeoorloofde toegang te voorkomen en valrisico's te verminderen. Veel voorkomende ontwerpen zijn onder meer:

• Anti-klimkragen/rokken: Ronde of conische stalen barrières gemonteerd nabij de voet van de toren (meestal 2 à 3 meter boven de grond) om klimpogingen te blokkeren door houvast of voetsteunen te weigeren.
• Puntige of gekartelde afschrikmiddelen: Niet-dodelijke, puntige stalen bevestigingen op lagere torensecties of ladders om ongeoorloofd klimmen te ontmoedigen.
• Vergrendelde toegang: Als de toren is uitgerust met een toegangspaneel op de begane grond of een ladderingang, beperkt een afgesloten hek de toegang alleen tot gecertificeerd personeel.

Deze apparaten zijn gemaakt van corrosiebestendige materialen (bijvoorbeeld gegalvaniseerd staal, passend bij de torenbehuizing) om bestand te zijn tegen buitenomstandigheden. Hun voornaamste doel is het vergroten van de veiligheid door onbedoeld of opzettelijk klimmen door ongetrainde personen te voorkomen, in overeenstemming te zijn met de plaatselijke veiligheidsvoorschriften voor gebouwen en door de aansprakelijkheid van torenexploitanten te beperken.

Hoe sluit ik afspandraad en afspandraadtoren aan?

Het verbinden van spandraden met een getuide draadtoren omvat een veilig, dragend proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind en seismische krachten:

1. Voorbereiding: Selecteer spandraden gemaakt van staalkabels met hoge treksterkte (voldoen aan ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam geprefabriceerde bevestigingspunten heeft (bijv. nokken, beugels of dwarsarmen) op intervallen van 20-30 m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie van bijlagehardware: Monteer stevige spandraadbeugels of gaffels op de vooraf aangewezen bevestigingspunten van de toren met behulp van zeer sterke bouten (compatibel met de gegalvaniseerde stalen structuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadafsluiting: Gebruik professionele eindfittingen (bijv. klemmouwen, kabelklemmen of kabelkousen) om het uiteinde van elke spandraad vast te zetten. Pershulzen worden op de draad gekrompen voor een permanente, zeer sterke verbinding, terwijl kabelklemmen voor een instelbare spanning zorgen.
4. Verbinding & Spannen: Bevestig het uiteinde van de spandraad aan de beugel van de toren met behulp van een beugel of pin, zodat hij goed vastzit en niet slap hangt. Gebruik een spangereedschap (bijvoorbeeld een spanschroef of een meeneemtang) om de spanning van de draad aan te passen aan de ontwerpspecificaties; essentieel voor het balanceren van de zijdelingse krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad gelijkmatig is gespannen (vermijd te strak aandraaien, wat het torenlichaam zou kunnen belasten). Controleer of de hardware en eindfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een afspandraad en een afspanankerbout verbinden?

Het verbinden van spandraden met spanankerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, waardoor de stabiliteit van de toren wordt gegarandeerd:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zwaar beton- of stalen anker, ontworpen voor trekbelastingen) op de juiste manier in de grond is geïnstalleerd onder een hoek van 45–60° ten opzichte van de spandraad. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Blootstelling aan ankerbouten: Zorg ervoor dat de bovenste bout van het anker (de getuide ankerbout) boven de grond uitsteekt en van schroefdraad is voorzien zodat er bevestigingsmateriaal in past. De bout moet gemaakt zijn van hoogwaardig staal om de spanning van de spandraad te kunnen weerstaan.
3. Draadafsluiting: Sluit het vrije uiteinde van de spandraad af met behulp van dezelfde hoogwaardige fittingen (swing-mouwen, kabelklemmen of kabelkousen) die worden gebruikt voor de torenverbinding, zodat u verzekerd bent van een veilig, dragend uiteinde.
4. Verbindingshardware-assemblage: Bevestig een spanschroef (voor aanpassing van de spanning) en een sluiting aan de afgesloten spandraad. De spanschroef is via een moer of ring verbonden met de getuide ankerbout, waardoor de spanning van de draad nauwkeurig kan worden afgesteld.
5. Spannen en beveiligen: Gebruik de spanschroef om de spandraad volgens de vereiste specificatie te spannen, zodat deze zijdelingse krachten weerstaat zonder aan het anker te trekken. Eenmaal gespannen, borgt u de spanschroef met splitpennen of borgmoeren om te voorkomen dat deze na verloop van tijd losraakt.
6. Laatste controle: Controleer of de verbinding goed vastzit, het anker geen tekenen van beweging vertoont en de spandraad in de juiste hoek van 45–60° is uitgelijnd. Inspecteer de bout, het bevestigingsmateriaal en de draadaansluiting op corrosie, waarbij u ervoor zorgt dat u voldoet aan IEC 62305 en plaatselijke veiligheidsvoorschriften.

Klik hier voor meer informatie!!!!!!

3. Samenwerkingsklanten

4.Certificeringen

5.Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. We streven ernaar om klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en andere 55 verschillende landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van stalen hoektorens, stalen buistorens, monopole torens, pijnboomtorens, getuide torens en wachttorens. Onze afdelingen omvatten ontwerp-, R&D-, inspectie-, laboratorium-, QC-, galvanisatie- en stalen torenafdelingen. Onze grondstoffen zijn afkomstig van beroemde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, heten wij u 24 uur per dag van harte welkom!
