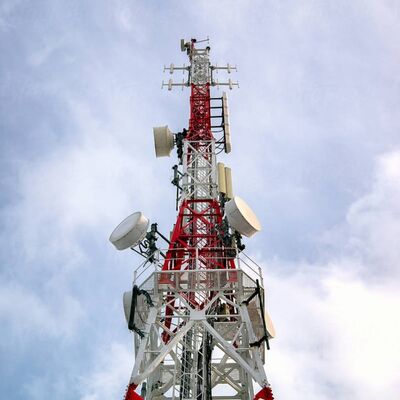

20 30 40 60 M Meter Thermisch verzinkte 4-potige hoekstaaltoren Multi-antenne voor stedelijke 5G

20 30 40 60 M Meter Thermisch verzinkte 4-potige hoekstaaltoren Multi-antenne voor stedelijke 5G

4-poots hoekige stalen vakwerktorenis een vrijstaande, zeer sterke staalconstructie ontworpen voor ondersteuning van kritieke infrastructuur. Gekenmerkt door zijn vierkante frame met vier poten en gekruiste roosterverbindingen, dient het als een betrouwbare ruggengraat voor communicatie, krachtoverbrenging en andere industriële toepassingen over de hele wereld. In tegenstelling tot getuide torens die voor de stabiliteit afhankelijk zijn van externe draden, staat dit zelfdragende ontwerp onafhankelijk, waardoor het aanpasbaar is aan diverse omgevingen, van stedelijke gebieden tot afgelegen gebieden.

Als hoeksteen van de moderne infrastructuur combineert de hoekige stalen tralietoren met vier poten duurzaamheid, veelzijdigheid en functionaliteit om te voldoen aan de groeiende eisen van de communicatie-, energie- en bewakingssectoren. Het volwassen ontwerp en de betrouwbare prestaties maken het een voorkeurskeuze voor projecten over de hele wereld.

Productbeschrijving

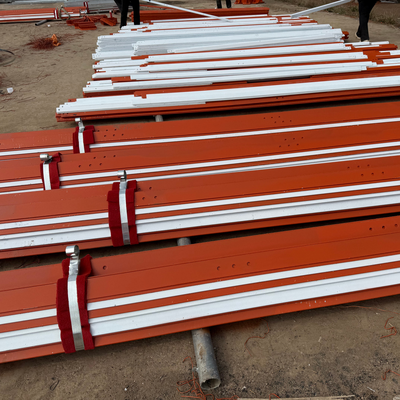

Verpakkingsdetails:De telecomtoren wordt gebundeld met gegalvaniseerde omsnoering volgens de eisen van de klant.

Leveren:Verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin

Torenleden:Eén stalen toren is verdeeld in verschillende bundels.

Bouten:Pacrum.lon tas of staal

Wij zijn gespecialiseerd in het ontwerpen en vervaardigen van op maat gemaakte stalen torens voor telecom-, monitoring-, observatie- en beveiligingstoepassingen.Hieronder vindt u de gedetailleerde productinformatie:

Wat is de roosterstructuur van een hoekige stalen toren met 4 poten?

De roosterstructuur van een hoekige stalen toren met vier poten is een kriskras, vakwerkachtig raamwerk dat de vier verticale stalen hoekpoten van de toren met elkaar verbindt. Het bestaat uit onderling verbonden stalen elementen (meestal hoekige stalen of traliestaven) en vormt een webachtig patroon dat de belastingen - inclusief het eigen gewicht van de toren, het gewicht van de apparatuur, wind, seismische krachten en ijsbelastingen - gelijkmatig over alle vier de poten verdeelt. Deze structuur is over de hele hoogte van de toren geïntegreerd en vormt een aanvulling op het taps toelopende ontwerp van de toren (breder aan de basis, smaller aan de bovenkant) om de structurele integriteit en stabiliteit te verbeteren. De roosterconfiguratie combineert hoge sterkte met lichtgewicht prestaties, waardoor het materiaalverbruik wordt geminimaliseerd en het draagvermogen en de weerstand tegen extreme omgevingsomstandigheden worden gemaximaliseerd. Het vergemakkelijkt ook de luchtstroom, vermindert de windweerstand en verbetert de algehele stabiliteit van de toren verder.

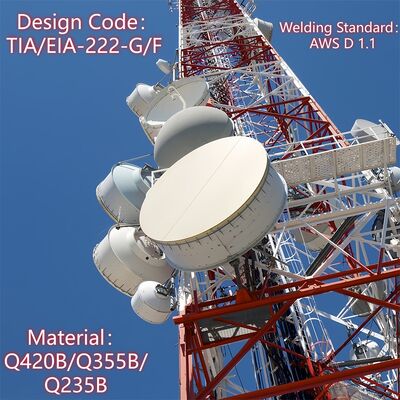

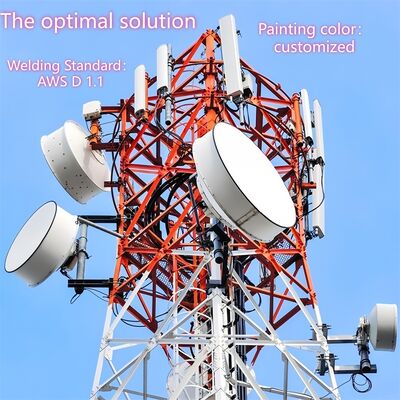

Hoe monteer je de MW schotel op de hoekige stalen toren met 4 poten?​

Het monteren van een magnetronschotel (MW) op een hoekige stalen toren met 4 poten volgt een systematisch, veiligheidsconform proces:

1. Voorbereiding vóór installatie: Controleer het draagvermogen van de toren om er zeker van te zijn dat deze het gewicht van de MW-schotel kan dragen (inclusief de schotel, montagebeugel en bijbehorende hardware). Controleer of het ontwerp van de toren voldoet aan de relevante normen (bijv. TIA/EIA-222-G/F) voor de montage van apparatuur.
2. Beugel installatie: Bevestig speciale antenne-/magnetronbeugels (meegeleverd met de toren of op maat gemaakt) aan vooraf aangewezen montagepunten op de behuizing van de toren of het apparatuurplatform. Deze beugels worden vastgezet met zeer sterke bouten (conform ISO 898 graad 6.8/8.8) om een ​​stevige verbinding met de traliestructuur of torenpoten te garanderen.
3. Schotel optillen en positioneren: Gebruik kranen of speciale hijsapparatuur om de MW-schotel naar de doelhoogte te hijsen (meestal op de bovenste delen van de toren of op een speciaal apparatuurplatform). Zorg ervoor dat de schotel is uitgelijnd met het beoogde point-to-point-communicatiepad (pas indien nodig de azimut en elevatie aan).
4. De schotel beveiligen: Bevestig de MW-schotel aan de vooraf geïnstalleerde beugels met behulp van compatibele hardware, en draai de bouten vast met het gespecificeerde aanhaalmoment met gekalibreerd gereedschap. Zorg ervoor dat de schotel waterpas en stabiel staat, zonder wiebelen of beweging.
5. Kabelgeleiding en -integratie: Leid de signaalkabels van de schotel door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de juiste apparatuur (bijvoorbeeld zenders/ontvangers) op de basis van de toren of het tussenplatform, en zorg voor een goede isolatie en waterdichtheid.
6. Laatste inspectie: Voer een visuele controle uit om er zeker van te zijn dat de schotel stevig is gemonteerd, de beugels intact zijn en de kabels goed zijn georganiseerd. Test de signaaloverdracht van de schotel om de uitlijning en functionaliteit te verifiëren, waarbij u zich tijdens het hele proces aan de veiligheidsprotocollen houdt.

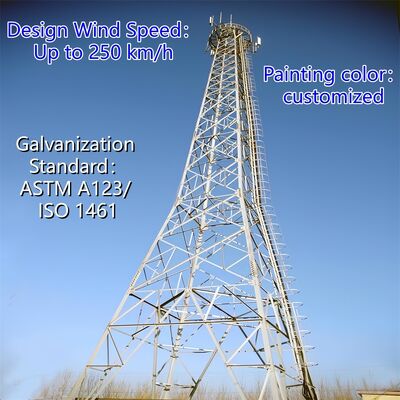

Wat is de hoofdstructuur van een hoekige stalen toren met 4 poten?

De hoofdstructuur van een hoekige stalen toren met 4 poten is een zelfdragend raamwerk ontworpen voor stabiliteit en draagkracht, bestaande uit drie kerncomponenten:

• Vier stalen poten met verticale hoek: De primaire dragende elementen, gemaakt van hoogwaardig constructiestaal (bijv. Q235B, Q345B, Q420; conform ASTM A36/A572) en gerangschikt in een vierkante basisconfiguratie. Deze poten brengen het totale gewicht van de toren (inclusief apparatuur en omgevingsbelasting) over naar de fundering.
• Lattice Truss-verbindingen: Kruiselingse stalen leden (hoekige stalen of traliestaven) die de vier poten horizontaal en diagonaal met elkaar verbinden. Dit spantsysteem verdeelt de belastingen gelijkmatig over de constructie, verbetert de stijfheid en is bestand tegen zijdelingse krachten (wind, seismische activiteit), waardoor het karakteristieke roosterpatroon van de toren ontstaat.
• Taps toelopend frameontwerp: De toren wordt geleidelijk smaller van de basis naar de top (breder aan de onderkant, smaller aan de bovenkant), waardoor de structurele integriteit wordt geoptimaliseerd door materiaal te concentreren waar de belastingen het zwaarst zijn (aan de basis) en de windweerstand op grotere hoogten te verminderen.

Aanvullende structurele elementen (bijvoorbeeld apparatuurplatforms, klimladders en kabelgoten) zijn geïntegreerd in het hoofdframe om de praktische functionaliteit te ondersteunen, maar de vier verticale poten en traliewerkverbindingen vormen de structurele ruggengraat van de toren.

Platform, ladder van hoekige stalen toren met 4 poten

A. Platform

• Doel: Dient als een verhoogde, stabiele werkruimte voor het installeren, onderhouden of inspecteren van apparatuur (bijv. MW-schotels, 5G-antennes, bewakingsapparatuur) en torencomponenten. Het biedt ook een veilig rustpunt voor werknemers tijdens het klimmen.
• Ontwerpkenmerken: Typisch gemaakt van gegalvaniseerd staal (voldoet aan ASTM A123/ISO 1461 voor corrosiebestendigheid) en geïntegreerd in de traliestructuur van de toren op gespecificeerde hoogtes. Platforms kunnen veiligheidsleuningen, antislipoppervlakken en toegangsluiken bevatten om de veiligheid van de werknemers te garanderen. Ze zijn ontworpen om het gewicht van werknemers, gereedschappen en uitrusting te dragen, in lijn met het totale draagvermogen van de toren.
• Maatwerk: Kan op meerdere hoogtes worden toegevoegd, afhankelijk van de projectbehoeften (bijvoorbeeld in de buurt van antenne-montagepunten of midden in de toren voor onderhoud).

Blaas

• Doel: Een speciaal veiligheidstoegangssysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of bovenste delen te bereiken voor installatie, inspectie of reparatie.
• Ontwerpkenmerken: Gemaakt van gegalvaniseerd staal voor duurzaamheid en corrosiebestendigheid, met gelijkmatig verdeelde sporten (volgens de industriële veiligheidsnormen) voor comfortabel klimmen. Belangrijke veiligheidsvoorzieningen zijn onder meer leuningen, valstopsystemen (bijv. kabelgeleiders voor harnassen) en soms kooien om vallen te voorkomen. De ladder wordt verticaal aan de poten of het traliewerk van de toren bevestigd, waardoor een veilig en stabiel pad wordt gegarandeerd.
• Naleving: Ontworpen in overeenstemming met veiligheidsvoorschriften en industrienormen (bijv. TIA/EIA-222-G/F), waarbij prioriteit wordt gegeven aan de bescherming van werknemers tijdens verticale toegang.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door veilige, efficiënte toegang tot apparatuur en componenten op grote hoogte mogelijk te maken, waardoor de voortdurende exploitatie en het onderhoud worden ondersteund.

​

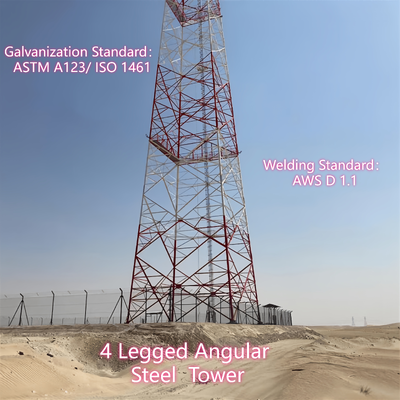

Galvaniseren van hoekige stalen torentesten

Galvaniseren is een essentiële oppervlaktebehandeling voor hoekige stalen tralietorens met 4 poten, die langdurige corrosieweerstand bieden om zware buitenomstandigheden te weerstaan ​​en de levensduur van de toren tot meer dan 20 jaar te verlengen. Hieronder vindt u een vereenvoudigd overzicht van de galvanisatietests:

1. Kerntestdoelstellingen

• Zorg voor voldoende laagdikte voor duurzame corrosiebescherming.
• Controleer de uniformiteit van de zinkcoating en de sterke hechting (voorkom afbladderen/schilferen).
• Controleer of er geen kritische defecten zijn (bijvoorbeeld kaal staal, scheuren, putjes).
• Voldoen aan internationale normen (ASTM A123, ISO 1461).

2. Belangrijkste testmethoden (uitgevoerd na de fabriek en na de installatie)

• Laagdikte: Gebruik magnetische diktemeters (niet-destructief) of micrometers (destructief voor alleen monsters); minimaal 85–120 μm (dikker voor zware omstandigheden).
• Hechting: Buigtest (180°), hamertest of mes-arceringtest – loslaten van de coating is niet toegestaan.
• Visuele inspectie: Controleer op blank staal, scheuren, ongelijkmatige zinkophoping of vervuiling; kleine onregelmatigheden zijn aanvaardbaar als ze geen impact hebben.
• Corrosiebestendigheid: Zoutsproeitest (ASTM B117/ISO 9227) gedurende 100–500 uur (bestand tegen rode roest); optionele langdurige veldblootstelling.
• Optionele chemische analyse: AAS/XRF om de zinkzuiverheid ≥98% te bevestigen en onzuiverheden te detecteren.

3. Nalevingsnormen

Houd u aan ASTM (A123, B117, A572), ISO (1461, 9227, 898), torenontwerpcodes (TIA/EIA-222-G/F) en lokale regelgeving.

4. Controles na de installatie

• Meet de dikte opnieuw bij kritische verbindingen.
• Controleer op beschadigingen (krassen, deuken) en werk indien nodig bij met zinkrijke verf.
• Controleer de integriteit van de coating bij boutgaten en gebieden met hoge slijtage.

Deze tests garanderen de betrouwbaarheid van de gegalvaniseerde coating en ondersteunen de prestaties van de toren in infrastructuurtoepassingen.

Klik hier voor meer informatie!!!!!!

Verpakking en verzending

Certificaten

​Klik hier voor meer informatie!!!!!!

Aangepaste productsoorten en voordeel

Zelfdragende toren 
De zelfdragende toren is meestal een toren met 3 of 4 poten en het materiaal is stalen buis of hoekstaal. Wat de verbinding betreft, is de buisvormige toren verbonden door een flens, en de stalen hoektoren is verbonden door moeren en bouten.
Functies:
1. Kleine windbelastingscoëfficiënt, sterke windweerstand.
2. Bespaar landbronnen, gunstige locatie.
Handig transport en installatie.

Pijp stalen toren
De buistoren verwijst naar een zelfdragende hoogbouw staalconstructie met een torenkolom van stalen buizen en een torenlichaamsdeel in een driehoekige vorm. De belangrijkste kenmerken zijn dat de torenkolom met drie buizen is gemaakt van stalen buizen en dat het torenlichaamsgedeelte een driehoekige vorm heeft, wat een hoge staalconstructie is die verschilt van hoekstaal.

Monopole-toren

Monopole-toren is een veelgebruikt type, heeft een mooi uiterlijk, beslaat een klein oppervlak van 9 tot 18 vierkante meter, is kosteneffectief en wordt door het grootste deel van de constructie overgenomen. Het torenlichaam neemt een redelijker gedeelte aan, dat is verbonden door middel van een bout met hoge sterkte of overlap (slipverbinding). Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan gecompliceerde veldlocaties.

Guyed-toren 
De getuide toren heeft een nieuw uiterlijk en het grootste kenmerk wordt versterkt door het gebruik van stalen spandraad. Guyed Tower is een veel voorkomend type communicatietoren dat economisch en praktisch is. Het is lichter en goedkoper dan de anderen. Het is zeer geschikt voor de geografische uitgestrekte gebieden.

Wachttoren
De uitkijktoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt op meerdere terreinen. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de bouwstijl wordt meestal afgestemd op de omringende omgeving. Uitkijktorens zijn meestal samengesteld uit torenlichamen, platforms, torens en ladders, met compacte en duurzame constructies.

Gecamoufleerde boomtoren
De gecamoufleerde boomtoren is ook een soort kunstmatige boom van de Bionische boomtoren, op de basis als een echte, plus het nauwgezette ontwerp. Wanneer het tussen de echte bomen in het bezienswaardighedengebied, het park en het plein wordt geplaatst, zal het een deel van de natuur zijn.
Functies:
1. Prachtige structuur en prachtige uitstraling.
2. Sterke structurele stabiliteit en lange levensduur.
3. Kleine oppervlaktedekking en groot economisch effect.

Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. We streven ernaar om klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en andere 55 verschillende landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van stalen hoektorens, stalen buistorens, monopole torens, pijnboomtorens, getuide torens en wachttorens. Onze afdelingen omvatten ontwerp-, R&D-, inspectie-, laboratorium-, QC-, galvanisatie- en stalen torenafdelingen. Onze grondstoffen zijn afkomstig van beroemde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Als u het nodig heeft, heten wij u 24 uur per dag van harte welkom!
