12 25 32M gegalvaniseerde monopole communicatietoren Corrosiebestendige snelle installatie voor kustgebied
JIAYAO CO.,LTD
Productbeschrijving
1.sleuteldetails:
Plaats van herkomst: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecomtoren
Oppervlaktebehandeling: thermisch verzinkt of geverfd.
2.Verpakking en levering:
Verpakkingsdetails: De telecomtoren wordt gebundeld met gegalvaniseerde omsnoering volgens de eisen van de klant.
Leveren: verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin
Torenleden: Eén stalen toren is verdeeld in verschillende bundels.
Bouten: Verpakkingsmateriaal is een robuuste nylon zak of stalen trommel.
3. Technische gegevens
| Ontwerp |
| 1. Ontwerpcode |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Structuur staal |
| 2. Graad |
Zacht staal |
Staal met hoge treksterkte |
| GB/T 700: Q235B, Q235C, Q235D |
GB/T1591: Q355B, Q355C, Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerp windsnelheid |
Tot 250 km/u |
| 4. Toegestane doorbuiging |
0,5 ~1,0 graad @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Opbrengststerkte (t≤16mm) (Mpa) |
355 |
235 |
| 7. Verlenging (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Cijfer |
Graad 4,8, 6,8, 8,8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO898-1 |
| 10.2 Moeren |
ISO898-2 |
| 10.3 Sluitringen |
ISO6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Sluitringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2-afgeschermd booglassen en ondergedompeld booglassen (SAW) |
| 13. Standaard |
AWS D1.1 |
| Markering |
| 14. Wijze van markering van de leden |
Stempelen met hydraulische pers |
| Verzinken |
| 15. Galvanisatienorm van stalen profielen |
ISO 1461 of ASTM A123 |
| 16. Galvanisatienorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trekproef, elementenanalyse, Sharpy-test (slagproef), koudbuigen,
Preece-test, hamertest |
| Capaciteit |
| 18. Maximale productiecapaciteit |
50.000 TON per jaar |
⇔Wat is het hoofdgedeelte van de monopole-toren?

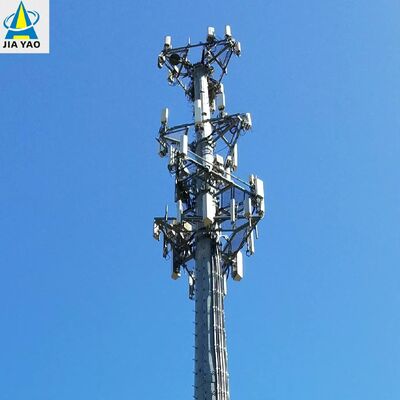

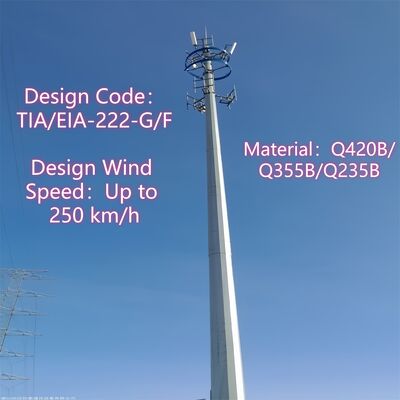

Het hoofdlichaam van een monopole-toren is een enkele, zelfdragende massieve/halfmassieve as die de dragende kernstructuur van de toren vormt, op maat gemaakt voor stedelijk gebruik. Het wordt doorgaans vervaardigd uit zeer sterke gewalste staalplaten (Q345B/ASTM A500 klasse B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5–2 m, geschaald op torenhoogte) met een taps ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10 tot 60 meter (aanpasbaar voor 5G-microstations of stedelijke communicatiehubs) en dient als basisframe voor de integratie van alle hulpcomponenten van de monopole-toren.
⇔Wat zijn de onderste flens, ladder en platform van de monopole-toren?

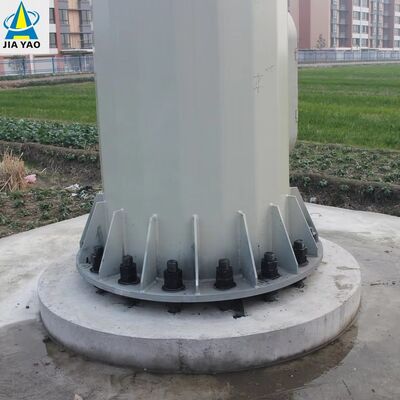

1. Onderflens: het is een robuust stalen onderdeel dat aan de basis van de hoofdas van de monopool is gelast en fungeert als de kritische verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (passend bij het hoofdlichaam) en behandeld met anti-corrosieprocessen, is het uitgelijnd met de ankerbouten van de fundering om de toren verticaal te bevestigen en de volledige structurele en uitrustingsbelastingen naar de grond over te brengen, waardoor de algehele stabiliteit van de toren wordt gegarandeerd.
2. Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdas van de monopole, vervaardigd uit corrosiebestendig gegalvaniseerd staal en uitgerust met een professioneel valstopsysteem. Exclusief voor gecertificeerd onderhoudspersoneel biedt het een veilig verticaal toegangspad voor toreninspectie, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt bij regulier torenonderhoud.

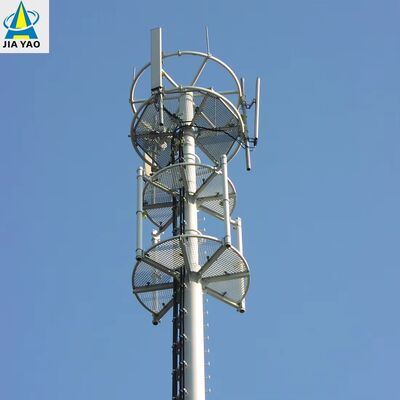

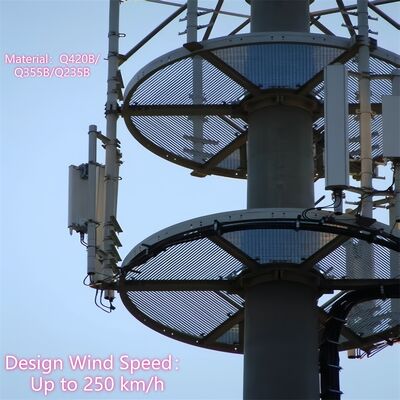

3. Platform: De monopole-toren is uitgerust met compacte, geïntegreerde stalen platforms (aangepast per projectbehoeften) gemonteerd op de hoofdas op aangewezen hoogtes. Deze platforms zijn vervaardigd uit gegalvaniseerd staal voor duurzaamheid en dienen als stabiele werkruimtes voor het installeren, onderhouden en inspecteren van telecomapparatuur (bijvoorbeeld 5G-antennes, magnetronapparatuur) en bewakingsapparatuur. Ze zijn ontworpen om te passen in de ultracompacte voetafdruk van de monopole en maximaliseren het operationele gemak zonder afbreuk te doen aan het slanke, onopvallende stedelijke ontwerp van de toren.
⇔Wat is het hoofdgedeelte van de monopooltoren na thermisch verzinkt?
Na thermisch verzinken blijft het hoofdgedeelte van de monopooltoren de enkele cilindrische/veelhoekige stalen kernas (vervaardigd uit zeer sterke gewalste staalplaten Q345B/ASTM A500 klasse B) met een taps ontwerp, en de structurele vorm, afmetingen en dragende prestaties blijven volledig behouden. De belangrijkste verandering is dat het gehele staaloppervlak is bedekt met een uniforme, dichte zinklaag, in overeenstemming met de ASTM A123-norm. Deze gegalvaniseerde laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie van buitenaf, waardoor de levensduur van het hoofdgedeelte wordt verlengd tot meer dan 25 jaar. Het gegalvaniseerde hoofdgedeelte behoudt ook de structurele stijfheid van de originele stalen as, en alle lasverbindingen (AWS D1.1-conform) zijn eveneens gegalvaniseerd om consistente anticorrosieprestaties en algehele structurele integriteit van het torenlichaam te garanderen.
