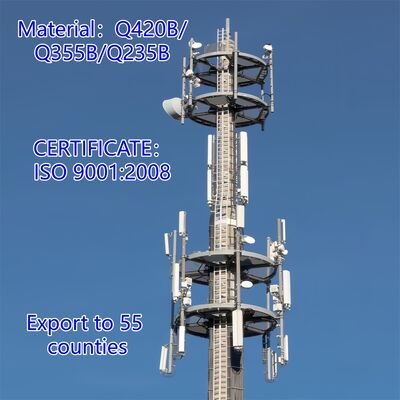

16 24 32M Stedelijke Esthetische Monopool Verzinkt Staal Zelfdragende Buiten 5G 4G Satelliet Landschap Telecom Toren
JIAYAO CO.,LTD
Productomschrijving
1. Belangrijke Details:
Plaats van herkomst: Hebei, China (vasteland) ; Merknaam: Jaoyao of OEM ; Modelnummer: Telecom Toren

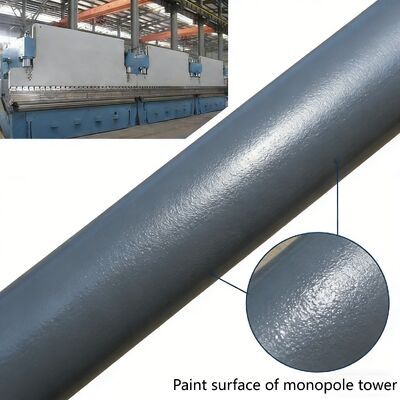

Oppervlaktebehandeling: Thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecomtoren wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin

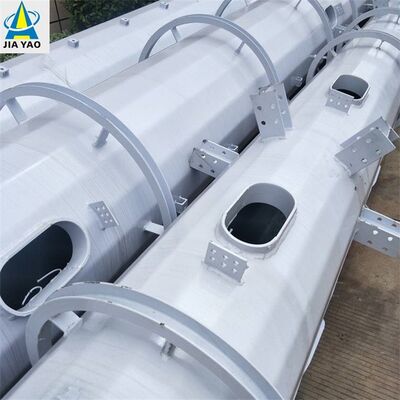

Torenonderdelen: Eén stalen toren is opgesplitst in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische Gegevens
| Ontwerp |
| 1. Ontwerpcodes |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| Constructiestaal |
| 2. Kwaliteit |
Zacht staal |
Hoge treksterkte staal |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerpsnelheid wind |
Tot 250 km/u |
| 4. Toelaatbare doorbuiging |
0,5 ~1,0 graden @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Vloeigrens (t≤16mm) (Mpa) |
355 |
235 |
| 7. Rek (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Kwaliteit |
Kwaliteit 4.8, 6.8, 8.8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO 898-1 |
| 10.2 Moeren |
ISO 898-2 |
| 10.3 Ringen |
ISO 6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Ringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2 Afgeschermd Booglassen & Ondergedompeld Booglassen (SAW) |
| 13. Norm |
AWS D1.1 |
| Markering |
| 14. Methode van markering van de onderdelen |
Hydraulisch persen stempelen |
| Verzinken |
| 15. Verzinkingsnorm van staalprofielen |
ISO 1461 of ASTM A123 |
| 16. Verzinkingsnorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trektest, Elementenanalyse, Sharpy-test (slagtest), Koude buiging,
Preece-test, Hamer-test |
| Capaciteit |
| 18. Maximale productiecapaciteit |
50.000 TON per jaar |
⇔Wat is het hoofdlichaam van een monopooltoren?

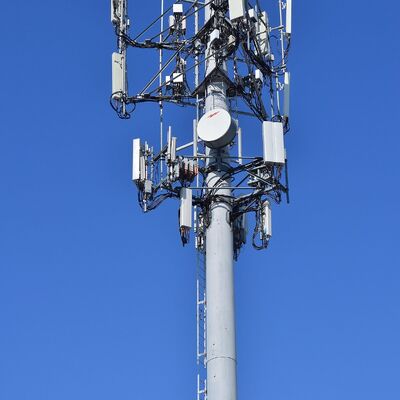

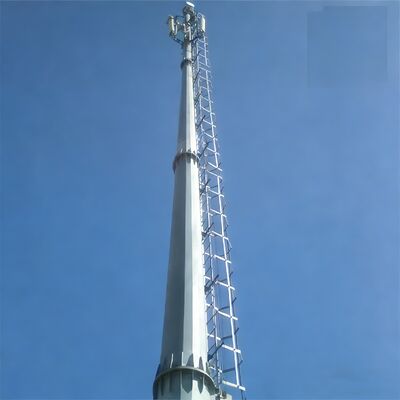

Het hoofdlichaam van een monopooltoren is een enkele, zelfdragende massieve/semi-massieve schacht die de kern dragende structuur van de toren vormt, afgestemd op stedelijk gebruik. Het is doorgaans vervaardigd uit hoogwaardige gewalste staalplaten (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5-2m, geschaald naar torenhoogte) met een taps toelopend ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10m tot 60m (aanpasbaar voor 5G microstations of stedelijke communicatieknooppunten) en dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopooltoren.
⇔Wat zijn de bodemflens, ladder en platform van een monopooltoren?
1. Bodemflens: Het is een zwaar stalen onderdeel dat aan de basis van de hoofdschacht van de monopool is gelast, en fungeert als de kritieke verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anticorrosieprocessen, sluit het aan op de ankerbouten van de fundering om de toren verticaal te bevestigen en de gehele structurele en apparatuurlasten naar de grond over te brengen, waardoor de algehele stabiliteit van de toren wordt gewaarborgd.

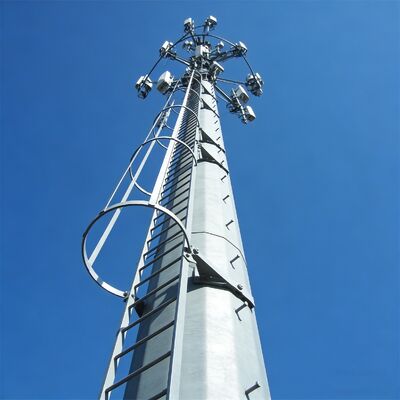

2. Ladder: Het is een ingebouwde interne klimladder die is geïntegreerd in de hoofdschacht van de monopool, gemaakt van corrosiebestendig verzinkt staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor inspectie van de toren, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig torenonderhoud.

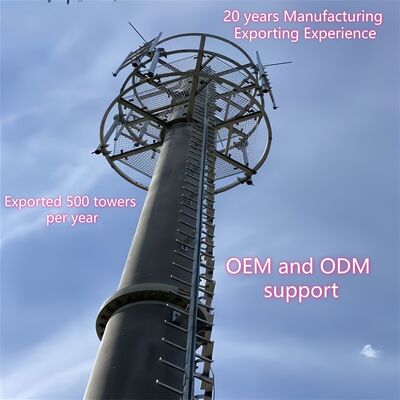

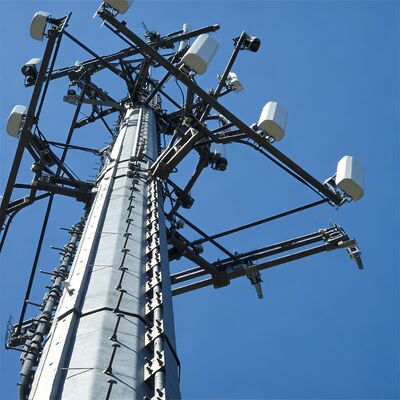

3. Platform: De monopooltoren is uitgerust met compacte, geïntegreerde stalen platforms (op maat gemaakt per projectbehoefte) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit verzinkt staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecomapparatuur (bijv. 5G-antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen bij de ultracompacte voetafdruk van de monopool, maximaliseren ze het operationele gemak zonder afbreuk te doen aan het strakke, onopvallende stedelijke ontwerp van de toren.
⇔Wat is het hoofdlichaam van een monopooltoren na thermisch verzinken?
Na thermisch verzinken blijft het hoofdlichaam van de monopooltoren de kern enkele cilindrische/veelhoekige stalen schacht (vervaardigd uit hoogwaardige gewalste staalplaten Q345B/ASTM A500 Grade B) met een taps toelopend ontwerp, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak is bedekt met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123-norm. Deze verzinkte laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie door het buitenklimaat, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het verzinkte hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (conform AWS D1.1) zijn eveneens verzinkt om een consistente anticorrosieprestatie en algehele structurele integriteit van het torenlichaam te garanderen.
