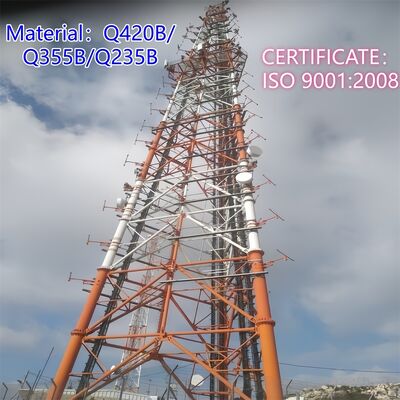

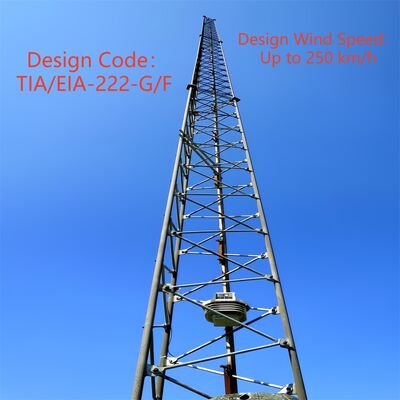

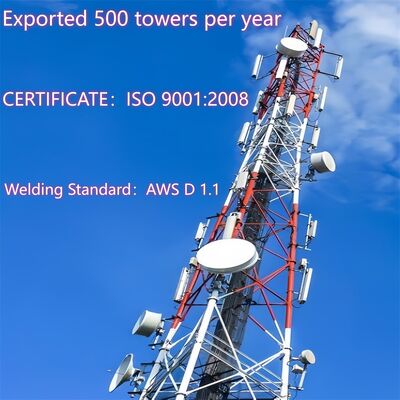

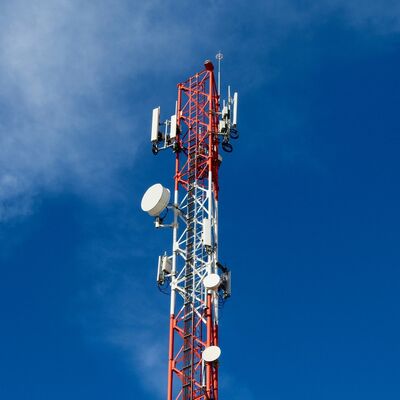

19 29 39M Multi Signal 3-Legged Tubular Verzinkt Stalen Zelfdragende Buiten 5G 4G Microgolf Radio Mast

Wij zijn gespecialiseerd in het ontwerpen en produceren van op maat gemaakte stalen masten voor telecom-, monitoring-, observatie- en beveiligingstoepassingen.Hieronder vindt u de gedetailleerde productinformatie:

1. Belangrijkste Details:
Plaats van herkomst: Hebei, China (vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecom Mast
Oppervlaktebehandeling: Thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecom mast wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin
Mastonderdelen: Eén stalen mast wordt in verschillende bundels gescheiden.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische Gegevens

Wat is de vakwerkstructuur van een 3-legged buisvormige stalen mast?

De vakwerkstructuur van een 3-legged buisvormige stalen mast is een vakwerkachtig frame dat de drie verticale buisvormige poten van de mast verbindt. Samengesteld uit kleinere holle stalen buizen (consistent met het materiaal van de hoofdpoten, bijv. naadloze/gelaste stalen buizen), vormen deze vakwerkonderdelen kruisende horizontale en diagonale verbindingen tussen de drie poten, waardoor een driehoekig webachtig patroon ontstaat over de gehele hoogte van de mast. Deze structuur werkt samen met het taps toelopende ontwerp van de mast (breder aan de basis, smaller aan de top) om verticale belastingen (mastgewicht, apparatuurgewicht) en laterale krachten (wind, seismische activiteit) gelijkmatig over de drie poten te verdelen. Het buisvormige vakwerk verbetert niet alleen de structurele stijfheid en stabiliteit, maar optimaliseert ook de aerodynamische prestaties - waardoor de windweerstand met 30% wordt verminderd in vergelijking met traditionele hoekstalen vakwerkstructuren - waardoor de mast zeer geschikt is voor ruwe of winderige omgevingen. Bovendien zorgt het gebruik van buisvormige onderdelen ervoor dat de structuur lichtgewicht is met behoud van een hoge draagkracht.

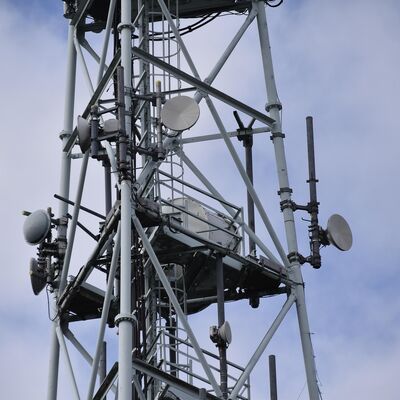

Hoe monteer ik de MW-schotel op de 3-legged buisvormige stalen mast?

Het monteren van een microgolf (MW) schotel op een 3-legged buisvormige stalen mast volgt een veilig, gestandaardiseerd proces dat is afgestemd op het structurele ontwerp van de mast en de industrienormen:

1. Pre-installatie Verificatie: Bevestig de draagkracht van de mast (volgens TIA-222-G en GB 50017 normen) om ervoor te zorgen dat deze de MW-schotel, montagehardware en bijbehorende belastingen kan dragen. Inspecteer de voorgemonteerde antennebeugels van de mast (geïntegreerde accessoires) op structurele integriteit.
2. Voorbereiding Beugel: Gebruik de speciale antennebeugels van de mast (of op maat gemaakte beugels die compatibel zijn met het buisvormige vakwerk) en bevestig ze aan de hoofdpoten of vakwerk van de mast met behulp van Grade 8.8 hoogsterktebouten (ISO 898). Zorg ervoor dat de beugels zijn uitgelijnd met het beoogde punt-tot-punt communicatiepad en zijn vastgezet met het gespecificeerde koppel.
3. Optillen en Positioneren Schotel: Gebruik kranen of gespecialiseerde hijsapparatuur om de MW-schotel naar de beoogde hoogte te hijsen (meestal nabij de bovenste secties van de mast of op een onderhoudsplatform). Pas de azimut en elevatie van de schotel aan om uit te lijnen met het ontvangende/zendende eindpunt, met behulp van laseruitlijningsgereedschappen voor precisie.
4. Veilige Bevestiging: Bevestig de MW-schotel aan de gemonteerde beugels met behulp van compatibele hardware, zorg voor een strakke, stabiele verbinding. Controleer het boutkoppel opnieuw met gekalibreerde gereedschappen om te voldoen aan de AWS D1.1 las- en bevestigingsnormen.
5. Kabelgeleiding: Leid de signaal- en stroomkabels van de schotel door de geïntegreerde kabelmanagementsystemen van de mast (of langs beschermde paden op de vakwerkstructuur) om blootstelling aan milieuschade te voorkomen. Zorg ervoor dat kabels correct zijn geïsoleerd en waterdicht zijn op de verbindingspunten.
6. Eindinspectie: Voer een visuele controle uit van de schotel, beugels en verbindingen om de stabiliteit te bevestigen. Test de signaaloverdracht om de uitlijning en functionaliteit te verifiëren. Houd u aan de veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende de installatie.

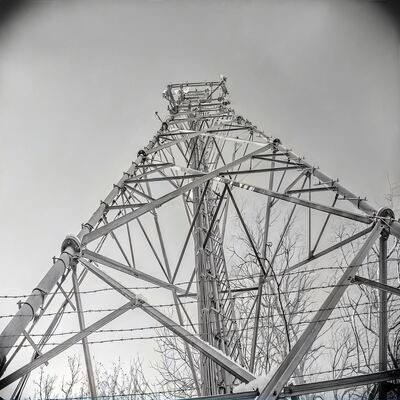

Hoofdstructuur van 3-legged buisvormige stalen mast?

De hoofdstructuur van een 3-legged buisvormige stalen mast is een zelfdragend, driehoekig frame systeem ontworpen voor stabiliteit, draagkracht en aerodynamische efficiëntie, bestaande uit drie kerncomponenten:

• Drie Verticale Buisvormige Poten: De primaire dragende elementen, gemaakt van naadloze of gelaste stalen buizen (conform Q345B/ASTM A500 normen). Gerangschikt in een driehoekige configuratie, dragen deze poten het totale gewicht van de mast (inclusief apparatuur en omgevingsbelastingen) over naar de fundering.
• Buisvormige Vakwerk Truss: Kleinere holle stalen buizen die de drie hoofdpoten horizontaal en diagonaal verbinden. Dit kruisende vakwerksysteem verdeelt belastingen gelijkmatig, verbetert de structurele stijfheid en vermindert de windweerstand, waardoor het kenmerkende vakwerkpatroon van de mast ontstaat.
• Taps Toelopend Frame & Flensverbindingen: De mast versmalt geleidelijk van de basis naar de top (bredere basis, smallere top) om de weerstand tegen sterke wind (tot 200 km/u) en aardbevingen te optimaliseren. Mastsegmenten worden verbonden via hoogsterkte boutflenzen, wat zorgt voor een veilige montage en lagere onderhoudsrisico's.

Deze componenten vormen de structurele ruggengraat, met geïntegreerde accessoires (bijv. platforms, ladders) die functionele ondersteuning bieden zonder de integriteit van de hoofdstructuur te compromitteren.

Platform, ladder

A. Platform

• Doel: Dient als een stabiele verhoogde werkruimte voor het installeren, onderhouden of inspecteren van MW-schotels, antennes, sensoren of andere apparatuur. Het biedt ook een veilig rustpunt voor werknemers tijdens toegang tot de mast.
• Ontwerpkenmerken: Vervaardigd uit verzinkt staal (volgens ASTM A123 voor corrosiebestendigheid) en geïntegreerd in de vakwerkstructuur op gespecificeerde hoogtes. Voorzien van veiligheidsrelingen om vallen te voorkomen en antislipoppervlakken voor stabiliteit van werknemers. Ontworpen om het gewicht van werknemers, gereedschappen en apparatuur te dragen, in lijn met de algehele draagkracht van de mast. Kan toegangsluiken bevatten voor gemakkelijke beweging tussen mastsecties.
• Belangrijkste Voordeel: Strategisch gepositioneerd nabij montagepunten van apparatuur om onderhoudstaken te stroomlijnen, waardoor de operationele efficiëntie wordt verbeterd.

B. Ladder

• Doel: Een speciaal veiligheidstoegangsysteem waarmee werknemers de mast kunnen beklimmen om platforms, apparatuur of bovenste secties te bereiken voor installatie, inspectie of reparaties.
• Ontwerpkenmerken: Vervaardigd uit verzinkt staal voor duurzaamheid en corrosiebestendigheid, met gelijkmatig verdeelde sporten (volgens industriële veiligheidsnormen) voor comfortabel klimmen. Voorzien van anti-val mechanismen (bijv. kabelgeleiders voor veiligheidsharnassen) om valrisico's te minimaliseren - consistent met de "anti-val ladder" specificatie van de mast. Verticaal bevestigd aan de hoofdpoten of vakwerk, wat zorgt voor een veilige, stabiele doorgang.
• Naleving: Ontworpen in overeenstemming met veiligheidsvoorschriften en mastontwerpnormen (bijv. TIA-222-G, GB 50017), waarbij de bescherming van werknemers tijdens verticale toegang prioriteit krijgt.

Samen verbeteren het platform en de ladder de bruikbaarheid van de mast door veilige, efficiënte toegang tot apparatuur op grote hoogte mogelijk te maken, waardoor de lopende operatie en het onderhoud worden ondersteund, terwijl de industriële veiligheids- en duurzaamheidseisen worden nageleefd.

Klik hier voor meer informatie!!!

Klantbezoeken

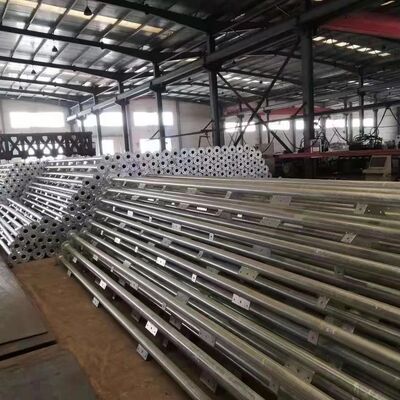

Assemblage,Testen van verzinkte stalen masten

Certificeringen

Klik hier voor meer informatie!!!

Aangepaste producttypes & voordelen

Zelfdragende Mast 
Zelfdragende masten zijn meestal 3- of 4-potige masten, en het materiaal is stalen buis of hoekstaal. Wat de verbinding betreft, wordt een buisvormige mast met een flens verbonden, en een hoekstalen mast wordt verbonden met moeren en bouten. 
Kenmerken: 
1. Kleine windbelastingscoëfficiënt, sterke windweerstand. 
2. Bespaart land, handige locatie. 
Handig transport en installatie. 

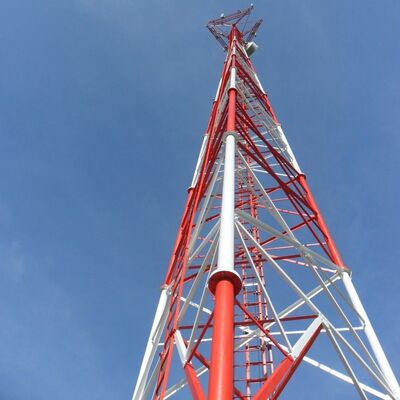

Buizenstaal Mast
De buismast verwijst naar een zelfdragende hoge stalen constructie met een mastkolom gemaakt van stalen buizen en een mastlichaam in een driehoekige vorm. De belangrijkste kenmerken zijn dat de drie buismastkolommen van stalen buizen zijn gemaakt en het mastlichaam in een driehoekige vorm is, wat een hoge stalen constructie is die verschilt van hoekstaal.

Monopool Mast 
Enkele buismast, ook wel monopool mast genoemd, is een veelgebruikt type, met een mooi uiterlijk, een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief, en wordt door de meerderheid van de constructies aangenomen. Het mastlichaam heeft een redelijkere doorsnede, die is verbonden door hoogsterktebouten. Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan complexe veldlocaties. 

Tuimelmast 
Tuimelmasten hebben een nieuw uiterlijk, en hun grootste kenmerk is dat ze worden versterkt met stalen tuidraden. Tuimelmasten zijn een veelvoorkomend type communicatiemast dat economisch en praktisch is. Ze zijn lichter en goedkoper dan de andere. Ze zijn zeer geschikt voor geografisch uitgestrekte gebieden. 

Wachttoren
De wachttoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt op meerdere gebieden. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de architecturale stijl is meestal gecoördineerd met de omgeving. Observatietorens bestaan meestal uit mastlichamen, platforms, torens en ladders, met compacte en duurzame structuren.

Gecamoufleerde Boom Mast
Gecamoufleerde Boom Mast is ook een soort kunstmatige boom van Bionic boom mast, op basis van een echte, plus het nauwgezette ontwerp, wanneer geplaatst tussen de echte bomen in een toeristisch gebied, park en plein, zal het deel uitmaken van de natuur. 
Kenmerken: 
1. Verfijnde structuur en prachtig uiterlijk. 
2. Sterke structurele stabiliteit en lange levensduur. 
3. Kleine oppervlaktebedekking en groot economisch effect.

Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommasten en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatiemast te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstalen masten, buizenstalen masten, monopool masten, dennenboom masten, tuimelmasten en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en stalen mast afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
