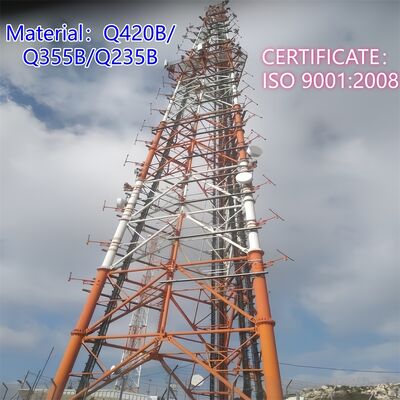

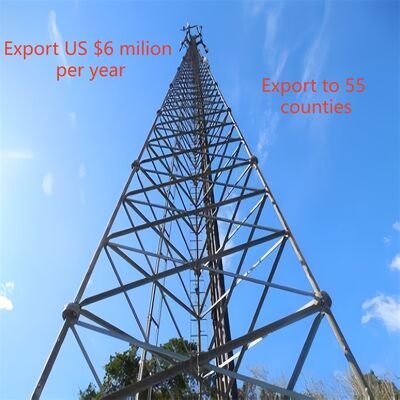

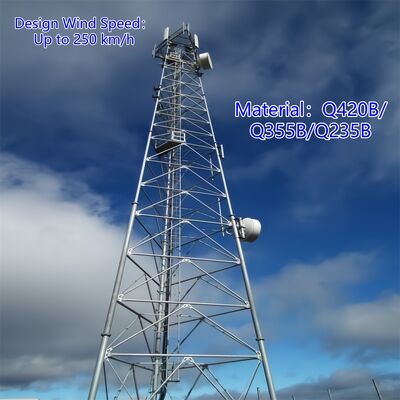

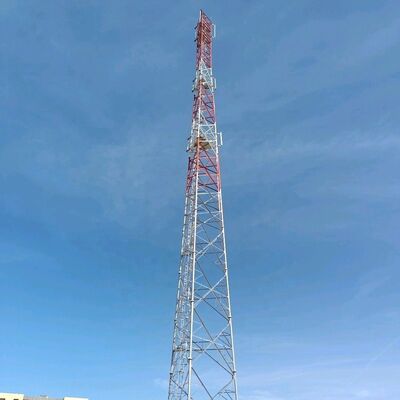

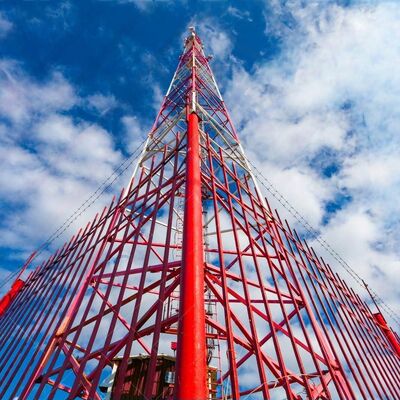

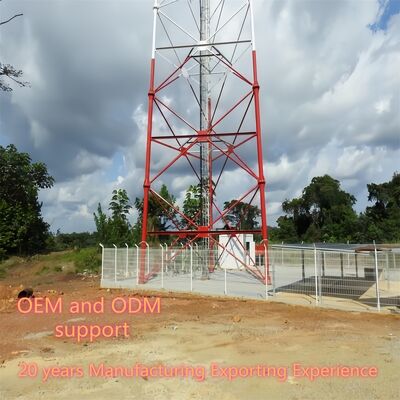

16 26 36M Signal Geïntegreerd 3 Legged Tubulaire gegalvaniseerd staal Buiten 5G 4G Satelliet Radio Wifi Telecom Toren

Wij zijn gespecialiseerd in het ontwerpen en produceren van op maat gemaakte stalen torens voor telecom, monitoring, observatie en beveiliging.Hieronder vindt u de gedetailleerde productinformatie:

1Sleutel Details:
Plaats van oorsprong: Hebei, China (vastland); merknaam: Jaoyao of OEM; modelnummer: Telecom Tower
Oppervlaktebehandeling: warm gegalvaniseerd of geverfd.
2Verpakking en levering:
Verpakkingsdetails: De telecomtoren wordt volgens de vereisten van de klant gebundeld met gegalvaniseerde banden.
Aflevering: Verzonden binnen 20 dagen na betaling uit Tianjin haven
Torenleden: één stalen toren is in meerdere bundels gescheiden.
Bolten: het verpakkingsmateriaal is een robuuste nylonzak of een stalen trommel.
3. Technische gegevens

Wat is de laatste structuur van een driebenige buisvormige stalen toren?

De roosterstructuur van een 3-benige buisvormige stalen toren is een truss-achtig raamwerk dat de torens drie verticale buisvormige benen verbindt.Samengesteld uit kleinere holle stalen buizen (overeenkomend met het materiaal van het hoofdbeen), bv. naadloze/gesolde stalen buizen), vormen deze roosterleden dwarsdoorsnede horizontale en diagonale verbindingen tussen de drie poten,het creëren van een driehoekig web-achtig patroon in de hele hoogte van de torenDeze structuur werkt in combinatie met het conische ontwerp van de toren (breder aan de onderkant, smaller aan de bovenkant) om verticale belastingen (towergewicht, gewicht van de apparatuur) en zijkrachten (wind,de aardbevingsactiviteit) gelijkmatig over de drie poten. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsBovendien zorgt het gebruik van buisvormige elementen ervoor dat de structuur licht is en tegelijkertijd een hoog draagvermogen behoudt.

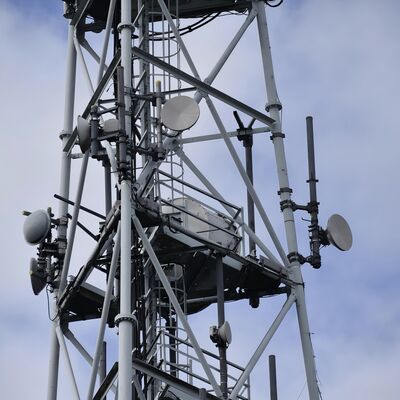

Hoe monteer ik de MW schotel op de 3 poten ruwe stalen toren?

Het monteren van een magnetron op een stalen toren met drie poten volgt een veilig, gestandaardiseerd proces dat in overeenstemming is met het structurele ontwerp van de toren en de industriestandaarden:

1. Verificatie voorafgaand aan installatie: Bevestig de draagcapaciteit van de toren (volgens de normen TIA-222-G en GB 50017) om ervoor te zorgen dat deze de MW-schotel, montage-hardware en bijbehorende belastingen kan ondersteunen.Controleer de voorgeïnstalleerde antennebeugels van de toren (geïntegreerde accessoires) op structurele integriteit.
2. Voorbereiding van de beugel: Gebruik de speciale antennebeugels van de toren (of op maat gemaakte beugels die compatibel zijn met het buisras) en bevestig ze aan de hoofdbenen van de toren of aan het raster met behulp van graad 8.8 hoogsterke bouten (ISO 898)Zorg ervoor dat de beugels zijn uitgelijnd met het beoogde punt-tot-punt-communicatiepad en strak aan het opgegeven koppel.
3. Het opheffen en plaatsen van schotels: Gebruik kraan of gespecialiseerde heftoestellen om de MW-schotel naar de beoogde hoogte te tillen (meestal in de buurt van de bovenste delen van de toren of op een onderhoudsplatform).Stel de azimuth en hoogte van de schotel in lijn met het ontvangende/zendende eindpunt, met behulp van laseraanpassingsinstrumenten voor precisie.
4. Beveiligd bevestigen: bevestig de MW-schotel aan de gemonteerde beugels met behulp van compatibele hardware, waardoor een strakke, wankelvrije verbinding wordt gewaarborgd.1 standarden voor lassen en bevestigen.
5. Kabelrouting: Routeren van de signaal- en stroomkabels van de schotel door de geïntegreerde kabelsystemen van de toren (of langs beschermde paden op het rooster) om blootstelling aan milieuschade te voorkomen.Zorg ervoor dat de kabels op de aansluitpunten goed geïsoleerd en waterdicht zijn.
6. Eindinspectie: Voer een visuele controle uit van de schotel, beugels en verbindingen om de stabiliteit te bevestigen. Test de signaaloverdracht om de uitlijning en functionaliteit te controleren.de bescherming van werknemers tegen vallen) in de gehele installatie.

Hoofdconstructie van een driebenige buisvormige stalen toren?

De belangrijkste structuur van een stalen toren met drie poten is een zelfdragend, driehoekig systeem dat is ontworpen voor stabiliteit, draagkracht en aerodynamische efficiëntie.bestaande uit drie kerncomponenten:

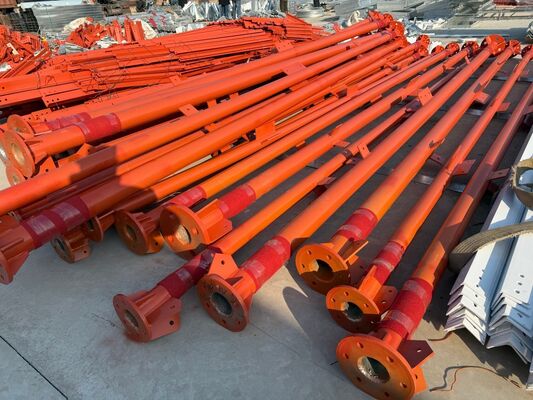

• Drie verticale buisvormige benen: De primaire dragende elementen, vervaardigd van naadloze of gelaste stalen buizen (volgens de normen Q345B/ASTM A500).Deze benen brengen het totale gewicht van de toren (inclusief apparatuur en milieubelastingen) naar de fundering..
• met een diameter van niet meer dan 50 mm: kleinere holle stalen buizen die de drie hoofdbenen horizontaal en diagonaal verbinden.en vermindert de windweerstand, waardoor het karakteristieke roosterpatroon van de toren ontstaat.
• Conical frame & flange verbindingen: De toren wordt geleidelijk smaller van de basis naar de top (breder basis, smaller top) om de weerstand tegen sterke winden (tot 200 km/u) en aardbevingen te optimaliseren.De torensegmenten worden met elkaar verbonden door middel van hoogvasthoudende gespannen flenzen, waardoor de veiligheid van de assemblage en het onderhoudsrisico worden verminderd.

Deze componenten vormen de structurele ruggengraat, met geïntegreerde accessoires (bijv. platforms, ladders) die functionele ondersteuning bieden zonder de integriteit van de hoofdstructuur in gevaar te brengen.

Platform, ladder

A. Platform

• Doel: dient als een stabiele verhoogde werkruimte voor het installeren, onderhouden of inspecteren van MW-antennes, antennes, sensoren of andere apparatuur.Het biedt ook een veilig rustpunt voor de werknemers tijdens de toegang tot de toren.
• Ontwerpkenmerken: Gemaakt van gegalvaniseerd staal (volgens ASTM A123 voor corrosiebestendigheid) en geïntegreerd in de roosterstructuur op bepaalde hoogten.Uitgerust met veiligheidsrails om vallen en niet-glijdende oppervlakken voor de stabiliteit van de werknemer te voorkomen. Ontworpen om het gewicht van werknemers, gereedschappen en uitrusting te ondersteunen, afgestemd op de totale draagcapaciteit van de toren.
• Belangrijk voordeel: Strategisch gelegen in de buurt van installatiepunten om onderhoudswerkzaamheden te stroomlijnen en de operationele efficiëntie te verbeteren.

B. Ladder

• Doel: Een speciaal veiligheidstoegangsysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of bovenste delen te bereiken voor installatie, inspectie of reparatie.
• Ontwerpkenmerken: Gebouwd van gegalvaniseerd staal voor duurzaamheid en corrosiebestandheid, met gelijkmatig gespreide trappen (volgens industriële veiligheidsnormen) voor comfortabel klimmen.., kabelleidingen voor veiligheidsharnassen) om valrisico's te minimaliseren, in overeenstemming met de ontwerpspecificatie van de toren voor "valbestendige ladder".een veiligeStabiel traject.
• Naleving: Ontworpen in overeenstemming met de veiligheidsvoorschriften en de normen voor het ontwerp van torens (bijv. TIA-222-G, GB 50017), waarbij de bescherming van werknemers bij verticale toegang voorop wordt gesteld.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door een veilige en efficiënte toegang tot hooggelegen apparatuur mogelijk te maken.ondersteuning van de lopende exploitatie en het onderhoud, met inachtneming van de eisen inzake veiligheid en duurzaamheid in de industrie.

Klik hier voor meer informatie!!!

Klantbezoeken

Montage,Galvaniserende stalen torentesten

Certificeringen

Klik hier voor meer informatie!!!

Op maat gemaakte productsoorten & voordeel

Zelfhoudende toren 
De toren is meestal 3 of 4 poten groot en bestaat uit stalen buizen of hoekstaal.en hoek staal toren is verbonden met moeren en bouten.
Kenmerken:
1Kleine windbelasting, sterke windweerstand.
2- Spaar land, gunstige locatie.
Gemakkelijk vervoer en installatie.

Pipe Steel Tower
De buistoren verwijst naar een zelfdragende hoge stalen structuur met een torenkolom van stalen buizen en een torenkarosserie in driehoekige vorm.De belangrijkste kenmerken zijn dat de drie buis toren kolom is gemaakt van stalen buizen en de toren lichaam sectie is in een driehoekige vorm, dat een hoge stalen constructie is die verschilt van hoekstaal.

Monopoletoren 
Een enkele buis toren, ook wel monopoletoren genoemd, is een veelgebruikt type, met een mooi uiterlijk, met een klein gebied van 9 tot 18 vierkante meter, kosteneffectief,en wordt aangenomen door de meerderheid van de constructieHet heeft de eigenschappen van een gemakkelijke installatie en kan zich aanpassen aan een verscheidenheid aan ingewikkelde terreinen.

Guyed Tower 
De toren heeft een nieuw uiterlijk en het grootste kenmerk is dat deze wordt versterkt door het gebruik van staaldraad.De toren is een gebruikelijk type communicatietoren die economisch en praktisch is.Het is lichter en goedkoper dan de andere.Het is zeer geschikt voor de brede geografische gebieden.

Wachttoren
De wachttoren is een multifunctioneel gebouw dat hoofdzakelijk wordt gebruikt om de omgeving te observeren en een belangrijke rol speelt op meerdere gebieden.Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgevingWaarnemingstorens zijn meestal samengesteld uit torenlichamen, platforms, torens en ladders.met compacte en duurzame structuren.

Verhulde boomtoren
De camouflerde boomtoren is ook een soort kunstmatige boom van Bionic boomtoren, op de basis als een echte, plus het nauwkeurige ontwerp, wanneer geplaatst tussen de echte bomen in sightseeing gebied,park en plein, zal het een deel van de natuur zijn.
Kenmerken:
1Uitstekende structuur en prachtig uiterlijk.
2- Sterke structurele stabiliteit en lange levensduur.
3Kleine oppervlakte en grote economische effecten.
