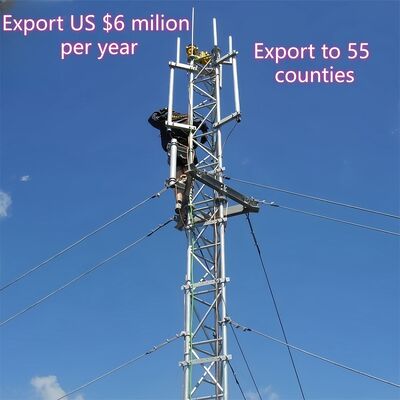

80m-150m Hoge Stabiliteit Afspanmast voor Grensoverschrijdende Langeafstands Magnetroncommunicatie

Kernstructurele en ontwerpkenmerken

• Slank toren lichaam: Gebouwd als een buisvormige of roostervormige staalconstructie (smaller dan zelfdragende torens), met een conische vorm om de belastingverdeling te optimaliseren.

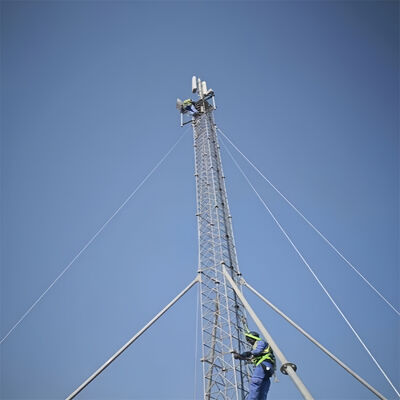

• Guy-draad systeem: Meerdere stelsels van stalen kabels worden met tussenpozen van 20-30 m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind/seismische krachten te weerstaan.

• Hoogtebereik: Strekt zich uit van 30m tot meer dan 200m (hoogder dan de meeste zelfdragende torens), aanpasbaar aan specifieke behoeften.

• Accessoires: Inclusief klimladders, antennebevestigingen, kabelbakken en luchtvaartwaarschuwingslichten (voor hoogten > 60 m).

Belangrijkste materialen en normen

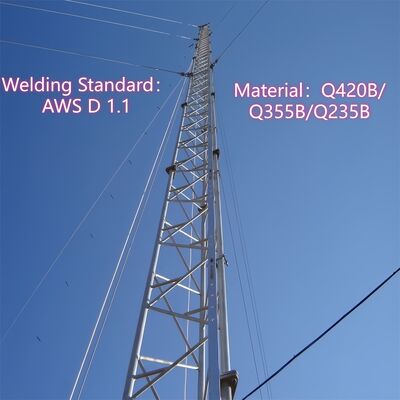

• Torenlichaam: gegalvaniseerd structuraal staal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Guy Wires: Kabels van hoogvast staal (ASTM A475) met zink/polymercoating voor duurzaamheid.

• Ankers: Zware betonnen/staalankers voor het bevestigen van draden, ontworpen voor spanningsbelastingen.

• Naleving: Volgt IEC 62305 (weerlichtbescherming) en lokale bouwveiligheidscodes.

Primaire toepassingsscenario's

• Omroep/Telecom: Ondersteunt TV/radio-antennen en langeafstandsmicro-golfzenders (maximaliseert de signaaldekking via hoogte).

• Meteorologische bewaking: Gastheren met weersensoren/radars op grote hoogten voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Montage van luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: De installatie van atmosferische instrumenten (ozonmonitors) boven de aardinterferentie.

1.Specificaties

Wat is de toren boday van guyed draad toren?

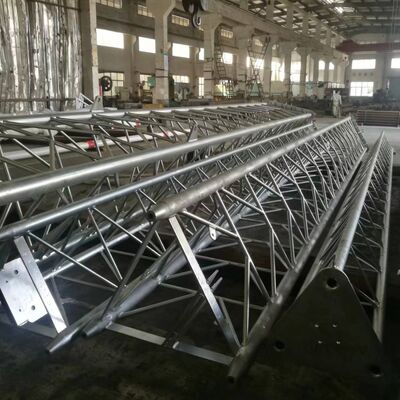

De toren van een gegeerde draadtoren (gegeerde masttoren) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur draagt,afhankelijk van externe banddraad voor zijdelingse stabiliteit (in plaats van zelfdragende stijfheid). Typisch gebouwd als eenbuisvormig of roostervormig stalen frame, is het smalder dan zelfdragende torens en heeft een conisch ontwerp (breder aan de basis, smaller aan de bovenkant) om de belastingverdeling en de windweerstand te optimaliseren.De toren is vervaardigd van gegalvaniseerd staal (voldoende aan ASTM A36/S235JR-normen) om corrosiebestendigheid en duurzaamheid in buitenomgevingen te garanderenHet dient als montagebasis voor belangrijke accessoires, zoals klimladders, antennebevestigingen en kabelbakken.Het modulaire ontwerp maakt het mogelijk om de hoogte van 30m tot meer dan 200m aan te passen., afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

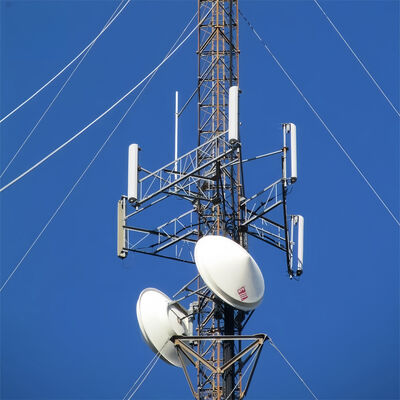

Hoe monteer ik een antenne op de kabeltoren?

Het monteren van een antenne op een draadtoren volgt een gestructureerd, veiligheidsconform proces, afgestemd op het ontwerp van de toren en de industriestandaarden:

1. Voorbereiding van de installatie: Controleer de draagkracht van de toren om ervoor te zorgen dat deze het gewicht van de antenne kan dragen (inclusief hardware en bijbehorende kabels).of losse verbindingen, en de naleving van de lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembescherming) bevestigen.
2. Installatie van antenne: Aan vooraf aangewezen punten op de torencarrosserie worden speciale antennebevestigingen (geïntegreerde toebehoren van de toren) bevestigd.Deze bevestigingen worden meestal bevestigd met behulp van hoogsterke bouten die compatibel zijn met de gegalvaniseerde staalstructuur van de toren, waardoor een stevige verbinding wordt gewaarborgd die bestand is tegen windkrachten en trillingen.
3. Antenneheffen en positioneren: Gebruik kraan of gespecialiseerde hefapparatuur om de antenne naar de beoogde hoogte te tillen (strategisch gekozen voor een optimale signaaldekking).De antenne in lijn brengen met de beoogde transmissie-/ontvangrichting, met behulp van lasergereedschappen of uitlijningsmeters voor precisie.
4. Beveiliging van de antenneBevestig de antenne aan de vooraf geïnstalleerde bevestigingen met behulp van compatibele hardware, en trek de bouten aan tot het gespecificeerde koppel om beweging te voorkomen.met geen schommelingen die de prestaties of de structurele integriteit kunnen aantasten.
5. Kabelrouting en integratie: Routing van signaalkabels of -voeders door de ingebouwde kabelbakken van de toren om ze te beschermen tegen milieuschade.het waarborgen van een goede isolatie en waterdichtheid op aansluitpunten.
6. Eindinspectie: Voer een visuele controle uit van de antenne, bevestigingen en kabels om de veilige installatie te bevestigen.en zorgen voor alle veiligheidsprotocollen (eHet is de taak van de Commissie om de nodige maatregelen te nemen om de veiligheid van de werknemers te waarborgen.

Wat is het anti-klimapparaat op de draadtoren?

Anti-klimtoestel is een speciaal veiligheidscomponent dat op de toren wordt geïnstalleerd om ongeoorloofde toegang te voorkomen en het risico op vallen te verminderen.

• Anti-klimkragen/rokken: Cirkelvormige of kegelvormige stalen barrières die in de buurt van de basis van de toren worden gemonteerd (meestal 2 ̊3 m boven de grond) om klimpogingen te blokkeren door handgrepen of voetpalen te ontzeggen.
• Afschrikkende stoffen met spikes of spikkels: Niet-dodelijke, scherpe stalen bevestigingen aan de onderste delen van de toren of ladders om ongeautoriseerde beklimmingen te ontmoedigen.
• Toegang gesloten: Indien de toren is uitgerust met een toegangspaneel op grondniveau of met een ladder, wordt de toegang door een gesloten poort uitsluitend beperkt tot gecertificeerd personeel.

Deze apparaten zijn vervaardigd van corrosiebestendige materialen (bijv. gegalvaniseerd staal, overeenkomend met de toren) om buitenomstandigheden te weerstaan.Hun primaire doel is de veiligheid te vergroten door onopzettelijke of opzettelijke beklimming door ongetrainde personen te voorkomen, in overeenstemming met de plaatselijke bouwveiligheidscodes en de aansprakelijkheidsvermindering voor torenbeheerders.

Hoe verbind je de draad en de toren?

Het aansluiten van draaddraad aan een draadtoren met draad draad omvat een veilig, draagbaar proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind en seismische krachten:

1. Voorbereiding: Selecteer banddraadjes van hoogvast staalkabel (voldoend aan ASTM A475) met zink- of polymeercoating voor duurzaamheid.Klammers, of kruispunten) met tussenpozen van 20-30 m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie van hardware: Monteren van zware draadbeugels of splitsingen op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoge sterkte bouten (compatibel met de gegalvaniseerde staalstructuur van de toren).Deze beugels zijn ontworpen om de spanning gelijkmatig te verdelen over de toren lichaam.
3. Beëindiging van de draad: Gebruik professionele afsluiting toebehoren (bijv. swage mouwen, kabel klemmen, of vingers) om het einde van elke guy draad te beveiligen.verbinding met hoge sterkte, terwijl de kabelclampen een verstelbare spanning bieden.
4. Verbinding en spanning: bevestig het geëindigde uiteinde van de draad aan de torenbeugel met behulp van een boei of pin, zodat de draad veilig past en niet los loopt.een draaiboei of come-along) om de spanning van de draad aan te passen aan de ontwerpspecificatie.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de conische structuur van de toren en of de draad gelijkmatig is gespannen (om te vermijden dat de toren niet te strak wordt gespannen).Bevestig dat de hardware en de eindinstallaties tegen corrosie bestand zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe verbind je de draad en de ankerbout?

Het aansluiten van draaddraadjes met draadvormige ankerbouten is een cruciale stap om de spanning van de draad naar de grond over te brengen, waardoor de stabiliteit van de toren wordt gewaarborgd:

1. Voorbereiding van het anker: Zorg ervoor dat het grondanker (zwaar beton- of staalanker, ontworpen voor spanningsbelastingen) op de juiste wijze in de grond is geplaatst, met een hoek van 45°/60° ten opzichte van de draad.Het anker moet volledig gehard zijn (voor beton) en stevig ingebed zijn om de trekkrachten te weerstaan.
2. Ankerbolt blootstelling: Zorg ervoor dat de bovenste bol van het anker (geleide ankerbol) boven de grond uitsteekt en dat er een draad is om de aansluiting te kunnen plaatsen.De bol moet gemaakt zijn van hoogwaardig staal om de spanning van de guy draad te weerstaan.
3. Beëindiging van de draad: Beëindig het vrije uiteinde van de draad met dezelfde hoge sterkte toebehoren (swage mouwen, kabel klemmen, of vingers) die worden gebruikt voor de toren verbinding, het waarborgen van een veilige, draagbare uiteinde.
4. Verbindingshardware assemblageDe draad wordt via een moer of een wasser aan de geïsoleerde ankerbout aangesloten.de spanning van de draad kan worden verfijnd.
5. Spanning en beveiligingGebruik de draaiboei om de draad te spannen naar de vereiste specificatie, zodat hij zijdelingse krachten weerstaat zonder aan het anker te trekken.sluit de draaiband met een schroef of een slotmoer om loslopen te voorkomen.
6. EindcontroleControleer of de aansluiting veilig is, dat het anker geen tekenen van beweging vertoont en dat de draad op de juiste hoek van 45°/60° is uitgelijnd.en draad beëindiging, waarbij de naleving van IEC 62305 en de lokale veiligheidsvoorschriften wordt gewaarborgd.
