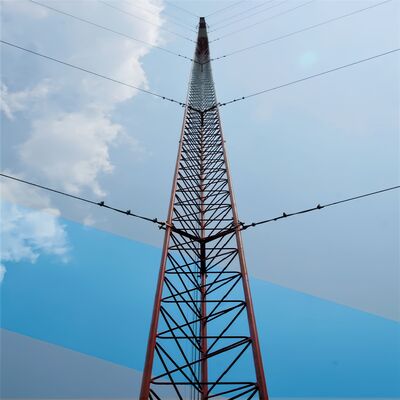

30m-60m kosteneffectief Hot Dip gegalvaniseerd galvanische draad toren voor landelijke 4G 5G breed gebied dekking

Kernstructuur & Ontwerpeigenschappen

• Slanke torenlichaam: Gebouwd als een buis- of vakwerkstaalconstructie (slanker dan zelfdragende torens), met een taps toelopende vorm om de lastverdeling te optimaliseren.

• Tuikabelsysteem: Meerdere sets staalkabels worden op intervallen van 20-30 m aan de mast bevestigd en op de grond verankerd onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30 m tot meer dan 200 m (hoger dan de meeste zelfdragende torens), aanpasbaar aan specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemasten, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste materialen & normen

• Torenlichaam: Gegalvaniseerd constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Tuikabels: Hoogwaardige staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om kabels vast te zetten, ontworpen voor trekbelastingen.

• Naleving: Voldoet aan IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire toepassingsscenario's

• Omroep/Telecom: Ondersteunt TV/radio-antennes en langeafstands-microgolftransmitters (maximaliseert signaaldekking via hoogte).

• Meteorologische monitoring: Huist weer sensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: Ontplooit atmosferische instrumenten (ozonmeters) boven grondinterferentie.

1.Specificaties

Wat is het torenlichaam van een mast met tuien?

Het torenlichaam van een mast met tuien (mast met tuien) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en die voor laterale stabiliteit afhankelijk is van externe tuikabels (in plaats van zelfdragende stijfheid). Meestal gebouwd als een buis- of vakwerkstaalconstructie, is het slanker dan zelfdragende torens en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit gegalvaniseerd constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en langdurige duurzaamheid in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemasten en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30 m tot meer dan 200 m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

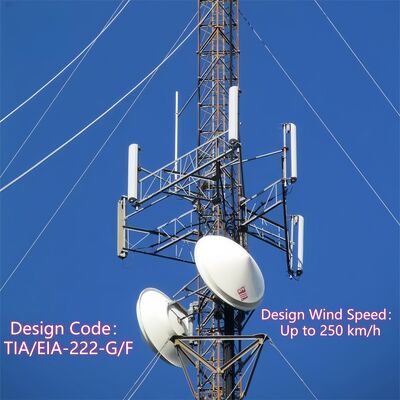

Hoe een antenne op een mast met tuien te monteren?

Het monteren van een antenne op een mast met tuien volgt een gestructureerd, veiligheidsconform proces dat aansluit bij het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig de naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennemast: Bevestig speciale antennemasten (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze masten worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de gegalvaniseerde staalconstructie van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Hijsen en positioneren van de antenne: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Bevestigen van de antenne: Bevestig de antenne aan de vooraf geïnstalleerde masten met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding en integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, masten en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op een mast met tuien?

Anti-klimapparaat voor een mast met tuien is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3 m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikte of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. gegalvaniseerd staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door accidenteel of opzettelijk klimmen door ongetrainde personen te voorkomen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor torenoperators.

Hoe een tuikabel en een mast met tuien te verbinden?

Het verbinden van tuikabels aan een mast met tuien omvat een veilig, belastbaar proces om ervoor te zorgen dat de kabels de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuikabels gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf gefabriceerde bevestigingspunten heeft (bijv. oogbouten, beugels of dwarsbalken) op intervallen van 20-30 m, zoals gespecificeerd in het ontwerp van de toren.

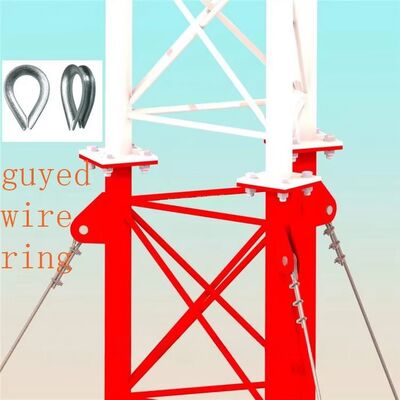

2. Installatie van bevestigingshardware: Monteer zware tuikabelbeugels of vorken aan de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de gegalvaniseerde staalconstructie van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Kabelafsluiting: Gebruik professionele afsluitfittingen (bijv. pershulzen, kabelklemmen of oogbouten) om het uiteinde van elke tuikabel vast te zetten. Pershulzen worden op de kabel geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen een instelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgesloten uiteinde van de tuikabel aan de beugel van de toren met behulp van een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de kabel aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van laterale krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de kabel uniform is gespannen (vermijd overmatige spanning, die het torenlichaam zou kunnen belasten). Bevestig dat de hardware en afsluitfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een tuikabel en een tuiankerbout te verbinden?

Het verbinden van tuikabels aan tuiankerbouten (grondankers) is een cruciale stap om de spanning van de kabel naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Voorbereiding van het anker: Zorg ervoor dat het grondanker (zwaar betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de tuikabel. Het anker moet volledig uitgehard (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Blootstelling van de ankerbout: Zorg ervoor dat de bovenste bout van het anker (tuiankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om bevestigingshardware te kunnen monteren. De bout moet van hoogwaardig staal zijn om de spanning van de tuikabel te weerstaan.
3. Kabelafsluiting: Sluit het vrije uiteinde van de tuikabel af met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of oogbouten) als gebruikt voor de torenverbinding, zorg voor een veilige, belastbare afsluiting.
4. Assemblage van bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgesloten tuikabel. De spanschroef wordt via een moer of ring aan de tuiankerbout bevestigd, waardoor de spanning van de kabel nauwkeurig kan worden afgesteld.
5. Spanning en bevestiging: Gebruik de spanschroef om de tuikabel tot de vereiste specificatie te spannen, zorg ervoor dat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuikabel onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en kabelafsluiting, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.

Klik hier voor meer informatie!!!!!!

3.Samenwerkende klanten

4.Certificeringen

5.Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommunicatietorens en goedgekeurd door ISO9001. We streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstaaltorens, buisstaaltorens, monopoletorens, dennentorens, masten met tuien en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, galvanisatie en staaltoren afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
