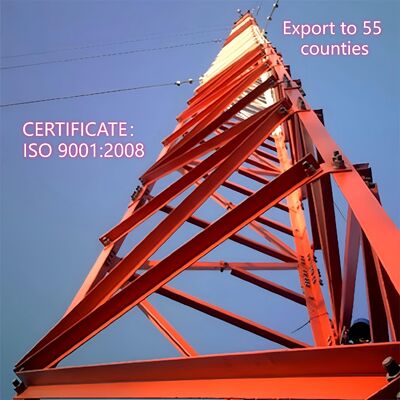

30m-100m Warmdipp gegalvaniseerde galvanische draad toren voor grensbewaking en langeafstandscommunicatie

JIAYAO CO., LTD.

Kernstructuur & Ontwerpkenmerken

• Slanke torenbody: Gebouwd als een buis- of vakwerkstaalconstructie (slanker dan zelfdragende torens), met een taps toelopende vorm om de lastverdeling te optimaliseren.

• Tuidradensysteem: Meerdere sets staalkabels worden op intervallen van 20-30 m aan de mast bevestigd, verankerd aan de grond onder hoeken van 45-60° om wind-/seismische krachten te weerstaan.

• Hoogtebereik: Loopt van 30 m tot meer dan 200 m (hoger dan de meeste zelfdragende torens), aanpasbaar aan specifieke behoeften.

• Accessoires: Inclusief klimladders, antennemontages, kabelgoten en luchtvaartwaarschuwingslichten (voor hoogtes >60m).

Belangrijkste materialen & normen

• Torenbody: Verzinkt constructiestaal (ASTM A36/S235JR) voor corrosiebestendigheid en sterkte.

• Tuidraden: Hoogwaardige staalkabels (ASTM A475) met zink-/polymeercoatings voor duurzaamheid.

• Ankers: Zware betonnen/stalen ankers om draden te beveiligen, ontworpen voor trekbelastingen.

• Naleving: Volgt IEC 62305 (bliksembeveiliging) en lokale bouwveiligheidsvoorschriften.

Primaire toepassingsscenario's

• Omroep/Telecom: Ondersteunt TV/radio-antennes en langeafstands-microgolftransmitters (maximaliseert signaaldekking via hoogte).

• Meteorologische monitoring: Huist weersensoren/radar op grote hoogte voor nauwkeurige atmosferische gegevens.

• Luchtvaartnavigatie: Monteert luchtvaartbakens in afgelegen gebieden (bergen, kusten).

• Wetenschappelijk onderzoek: Ontplooit atmosferische instrumenten (ozonmeters) boven grondinterferentie.

1.Specificaties

Wat is de torenbody van een tuimast?

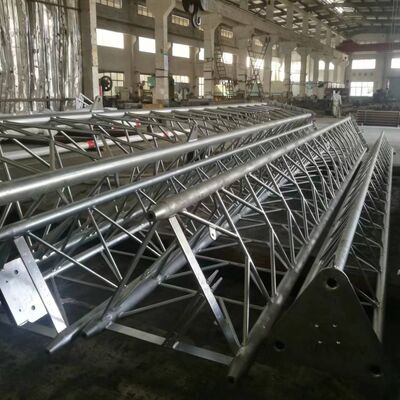

De torenbody van een tuimast (tuimast) is de centrale, slanke dragende structuur die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe tuidraden (in plaats van zelfdragende stijfheid). Typisch geconstrueerd als een buis- of vakwerkstaalframe, is deze smaller dan zelfdragende torens en voorzien van een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. De torenbody is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en langdurige duurzaamheid in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30 m tot meer dan 200 m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

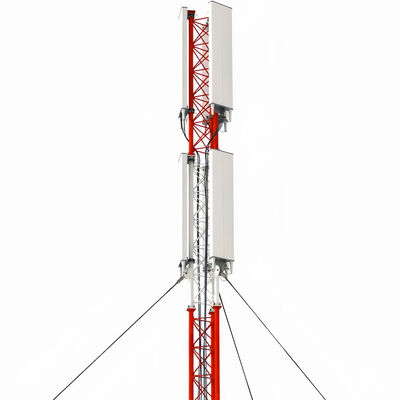

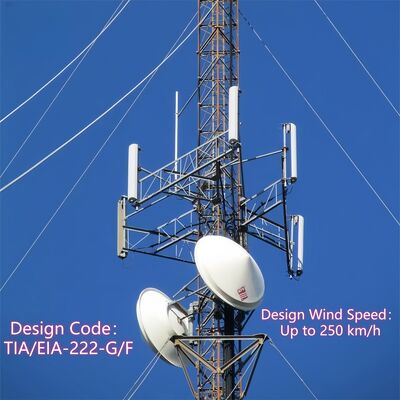

Hoe een antenne op een tuimast te monteren?

Het monteren van een antenne op een tuimast volgt een gestructureerd, veiligheidsconform proces dat aansluit bij het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer de torenbody op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidsvoorschriften (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op de torenbody. Deze montages worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de verzinkte staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Hijsen & Positioneren van de antenne: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Bevestigen van de antenne: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

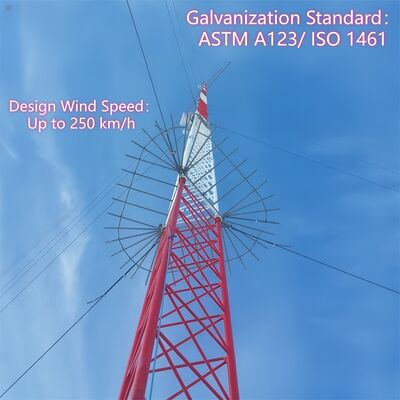

Wat is het anti-klimapparaat op de tuimast?

Anti-klimapparaat voor een tuimast is een gespecialiseerd veiligheidsonderdeel dat op de torenbody is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3 m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gedoornde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij de torenbody) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door accidenteel of opzettelijk klimmen door ongetrainde personen te voorkomen, in overeenstemming met lokale bouwveiligheidsvoorschriften en aansprakelijkheidsbeperking voor torenoperators.

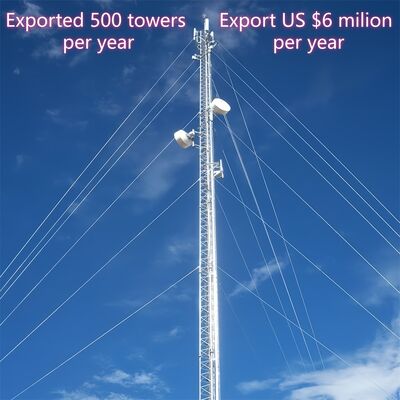

Hoe een tuidraad en tuimast te verbinden?

Het verbinden van tuidraden aan een tuimast omvat een veilig, belastbaar proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat de torenbody vooraf vervaardigde bevestigingspunten heeft (bijv. oogbouten, beugels of dwarsbalken) op intervallen van 20-30 m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie bevestigingshardware: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de verzinkte staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over de torenbody te verdelen.
3. Draadbeëindiging: Gebruik professionele eindfittingen (bijv. pershulzen, kabelklemmen of oogbouten) om het uiteinde van elke tuidraad te beveiligen. Pershulzen worden op de draad geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het beëindigde uiteinde van de tuidraad aan de beugel van de toren met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad uniform is gespannen (overspanning vermijden, wat de torenbody kan belasten). Bevestig dat de hardware en eindfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe een tuidraad en tuidraadanborg te verbinden?

Het verbinden van tuidraden aan tuidraadanboren (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zwaar betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de tuidraad. Het anker moet volledig uitgehard (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Blootstelling ankerbout: Zorg ervoor dat de bovenste bout van het anker (tuidraadanborg) boven de grond uitsteekt en is voorzien van schroefdraad voor de bevestigingshardware. De bout moet van hoogwaardig staal zijn om de spanning van de tuidraad te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de tuidraad met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of oogbouten) als gebruikt voor de torenverbinding, wat zorgt voor een veilige, belastbare uiteinde.
4. Assemblage bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de beëindigde tuidraad. De spanschroef wordt via een moer of ring aan de tuidraadanborg bevestigd, waardoor de spanning van de draad nauwkeurig kan worden afgesteld.
5. Spanning & Bevestiging: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zodat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuidraad onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidsvoorschriften.

Klik hier voor meer informatie!!!!!!

3. Samenwerkende klanten

4. Certificeringen

5. Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstaaltorens, buisstaaltorens, monopoletorens, dennentorens, tuimasten en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staaltoren. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
