10m-80m Marine Grade Anti-Corrosie Afspanmast voor Offshore Platform Kustcommunicatie

1. Specificaties

Wat is het mastlichaam van een afspanmast?

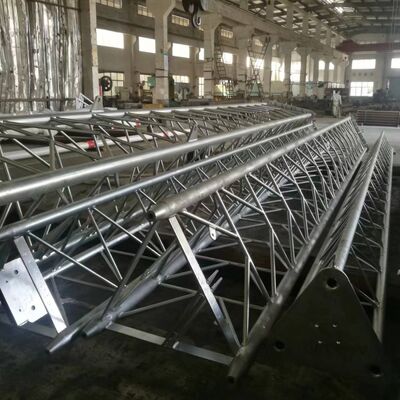

Het mastlichaam van een afspanmast (guyed mast tower) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe afspanlijnen (in plaats van zelfdragende stijfheid). Meestal opgebouwd als een buisvormig of vakwerk stalen frame, is het smaller dan zelfdragende masten en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het mastlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennesteunen en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

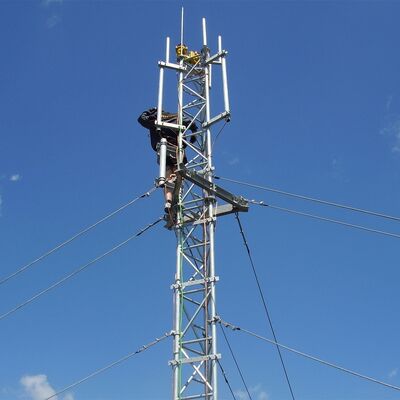

Hoe monteer ik een antenne op een afspanmast?

Het monteren van een antenne op een afspanmast volgt een gestructureerd, veiligheid-conform proces dat is afgestemd op het ontwerp van de mast en de industrienormen:

1. Voorbereiding voor installatie: Verifieer de draagcapaciteit van de mast om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het mastlichaam op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennesteun: Bevestig speciale antennesteunen (geïntegreerde accessoires van de mast) aan vooraf aangewezen punten op het mastlichaam. Deze steunen worden doorgaans bevestigd met hoogsterktebouten die compatibel zijn met de verzinkte staalconstructie van de mast, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde steunen met compatibele hardware, waarbij de bouten worden aangedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de mast om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, steunen en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de afspanmast?

Een anti-klimapparaat voor een afspanmast is een gespecialiseerd veiligheidsonderdeel dat op het mastlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klim kragen/rokken: Cirkelvormige of conische stalen barrières gemonteerd nabij de basis van de mast (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere mastsecties of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de mast is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het mastlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door accidenteel of opzettelijk klimmen door ongetrainde personen te voorkomen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor mastoperators.

Hoe verbind ik een afspanlijn met een afspanmast?

Het verbinden van afspanlijnen met een afspanmast omvat een veilig, belastbaar proces om ervoor te zorgen dat de lijnen de mast effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer afspanlijnen gemaakt van hoogsterkte staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het mastlichaam vooraf gefabriceerde bevestigingspunten (bijv. ogen, beugels of dwarsbalken) heeft op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de mast.
2. Installatie bevestigingshardware: Monteer zware afspanlijnbeugels of oogbouten aan de vooraf aangewezen bevestigingspunten van de mast met behulp van hoogsterktebouten (compatibel met de verzinkte staalstructuur van de mast). Deze beugels zijn ontworpen om de spanning gelijkmatig over het mastlichaam te verdelen.
3. Draadbeëindiging: Gebruik professionele eindfittingen (bijv. krimpkousen, kabelklemmen of oogbouten) om het uiteinde van elke afspanlijn vast te zetten. Krimpkousen worden op de draad geperst voor een permanente, hoogsterkte verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgewerkte uiteinde van de afspanlijn aan de beugel van de mast met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanmoer of trekker) om de spanning van de lijn aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de mast.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de mast en of de lijn uniform is gespannen (vermijd overmatig spannen, wat het mastlichaam kan belasten). Bevestig dat de hardware en eindfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de mast.

Hoe verbind ik een afspanlijn met een afspanbout?

Het verbinden van afspanlijnen met afspanbouten (grondankers) is een cruciale stap om de spanning van de lijn naar de grond over te brengen, wat de stabiliteit van de mast garandeert:

1. Anker voorbereiding: Zorg ervoor dat het grondanker (zware betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de afspanlijn. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Blootstelling ankerbout: Zorg ervoor dat de bovenste bout van het anker (afspanbout) boven de grond uitsteekt en is voorzien van schroefdraad voor bevestigingshardware. De bout moet gemaakt zijn van hoogsterkte staal om de spanning van de afspanlijn te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de afspanlijn met dezelfde hoogsterkte fittingen (krimpkousen, kabelklemmen of oogbouten) als gebruikt voor de mastverbinding, wat zorgt voor een veilige, belastbare eindverbinding.
4. Assemblage bevestigingshardware: Bevestig een spanmoer (voor spanningsaanpassing) en een sluiting aan de afgewerkte afspanlijn. De spanmoer wordt via een moer of ring aan de afspanbout bevestigd, waardoor fijnafstelling van de spanning van de lijn mogelijk is.
5. Spanning & Vastzetten: Gebruik de spanmoer om de afspanlijn op de vereiste specificatie te spannen, zodat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanmoer met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de afspanlijn onder de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.

Klik hier voor meer informatie!!!!!!

3. Samenwerkende Klanten

4. Certificeringen

5. Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommunicatiemasten en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatiemast te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstaalmast, buisstaalmast, monopoolmast, dennenboommast, afspanmast en wachtermast. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staalmast afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
