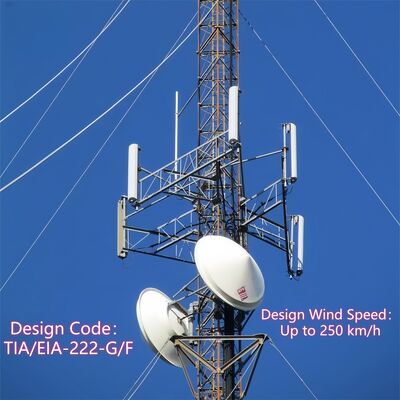

20m-200m Krachtige Warmbad Verzinkte Afgezonken FM TV Zendmast voor Radio Televisie Signaaloverdracht

1.Specificaties

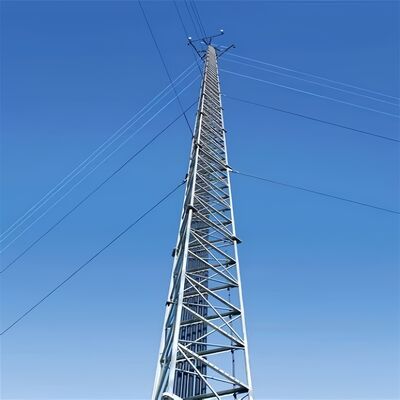

Wat is het mastlichaam van een tuidraadmast?

Het mastlichaam van een tuidraadmast (afgezonken mast) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe tuidraden (in plaats van zelfdragende stijfheid). Meestal geconstrueerd als eenbuisvormig of vakwerk stalen frame, is het smaller dan zelfdragende masten en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het mastlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

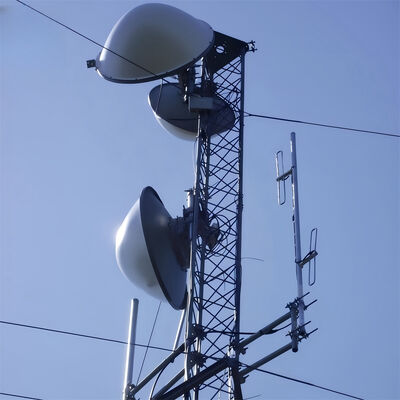

Hoe monteer ik een antenne op de tuidraadmast?

Het monteren van een antenne op een tuidraadmast volgt een gestructureerd, veiligheid-conform proces dat is afgestemd op het ontwerp van de mast en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de mast om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het mastlichaam op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de mast) aan vooraf aangewezen punten op het mastlichaam. Deze montages worden doorgaans vastgezet met bouten met hoge sterkte die compatibel zijn met de verzinkte staalconstructie van de mast, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij de bouten worden vastgedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de mast om ze te beschermen tegen schade door omgevingsinvloeden. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de tuidraadmast?

Anti-klimapparaat voor een tuidraadmast is een gespecialiseerd veiligheidsonderdeel dat op het mastlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de mast zijn gemonteerd (doorgaans 2-3 meter boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere mastsecties of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Als de mast is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het mastlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor mastoperators.

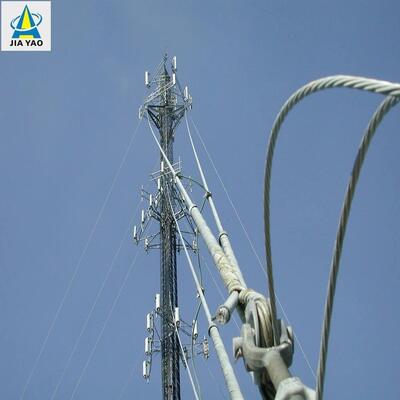

Hoe verbind ik een tuidraad met een tuidraadmast?

Het verbinden van tuidraden met een tuidraadmast omvat een veilig, belastbaar proces om ervoor te zorgen dat de draden de mast effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van kabels van hoge treksterkte staal (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het mastlichaam vooraf gefabriceerde bevestigingspunten heeft (bijv. ogen, beugels of dwarsbalken) met tussenpozen van 20-30 meter, zoals gespecificeerd in het ontwerp van de mast.
2. Installatie bevestigingshardware voor draden: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de mast met behulp van bouten met hoge sterkte (compatibel met de verzinkte staalconstructie van de mast). Deze beugels zijn ontworpen om de spanning gelijkmatig over het mastlichaam te verdelen.
3. Draadafsluiting: Gebruik professionele afsluitingsfittingen (bijv. krimpkousen, kabelklemmen of oogbouten) om het uiteinde van elke tuidraad vast te zetten. Krimpkousen worden op de draad gekrompen voor een permanente, sterke verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgesloten uiteinde van de tuidraad aan de beugel van de mast met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de mast.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de mast en of de draad uniform is gespannen (vermijd overmatig spannen, wat het mastlichaam kan belasten). Bevestig dat de hardware en afsluitingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de mast.

Hoe verbind ik een tuidraad met een tuidraad ankerbout?

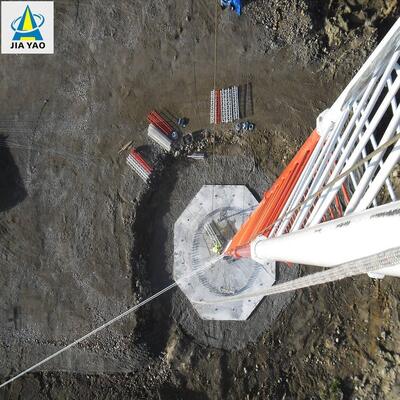

Het verbinden van tuidraden met tuidraad ankerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de mast garandeert:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zwaar uitgevoerde betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60 graden ten opzichte van de tuidraad. Het anker moet volledig uitgehard zijn (voor beton) en stevig ingebed om uittrekkrachten te weerstaan.
2. Ankerbout blootleggen: Zorg ervoor dat de bovenste bout van het anker (tuidraad ankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om verbindingshardware te kunnen monteren. De bout moet gemaakt zijn van staal met hoge sterkte om de spanning van de tuidraad te weerstaan.
3. Draadafsluiting: Sluit het vrije uiteinde van de tuidraad af met dezelfde fittingen met hoge sterkte (krimpkousen, kabelklemmen of oogbouten) als gebruikt voor de mastverbinding, wat zorgt voor een veilige, belastbare afwerking.
4. Montage verbindingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgesloten tuidraad. De spanschroef wordt via een moer of ring aan de tuidraad ankerbout bevestigd, waardoor de spanning van de draad fijn kan worden afgesteld.
5. Spannen & Vastzetten: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zodat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuidraad onder de juiste hoek van 45-60 graden is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadafsluiting, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.

Klik hier voor meer informatie!!!!!!

3. Klanten met wie we samenwerken

4. Certificeringen

5. Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommasten en goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatiemast te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstaalmast, buisstaalmast, monopole mast, dennenboom mast, tuidraadmast en wachttoren. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staalmast afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
