Monopole Toren telecom enkele schacht geconstrueerd uit Q235 en Q355 staalkwaliteiten
voldoen aan EN 1991 1 4 en EN 1993 3 1 ontwerpnormen

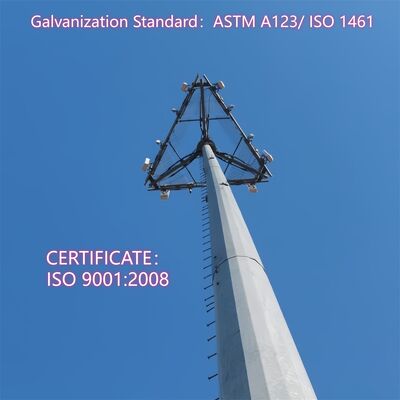

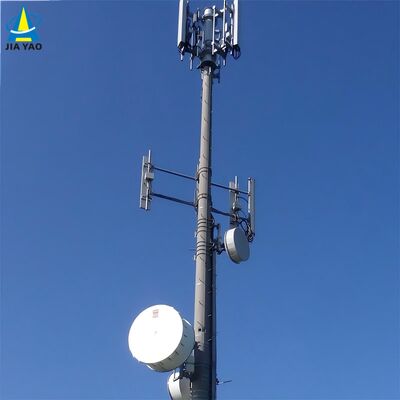

Monopole telecomtoren (vaak een telecom monopole genoemd) is een zelfdragende structuur met één schacht, op maat gemaakt voor stedelijke en dichtbevolkte gebieden, gedefinieerd door zijn compacte cilindrische of veelhoekige vorm. In tegenstelling tot open vakwerktorens, heeft deze toren een massieve/semi-massieve enkele schacht - waardoor deze visueel onopvallend is en ideaal voor ruimtebeperkte, esthetisch gevoelige locaties.
Productomschrijving
1. Belangrijkste Details:
Herkomst: Hebei, China (Vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecom Toren
Oppervlaktebehandeling: Thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecomtoren wordt gebundeld met verzinkte banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin
Torenonderdelen: Eén stalen toren is gescheiden in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.
3. Technische Gegevens
| Ontwerp |
| 1. Ontwerpcodes |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1
|
| Constructiestaal |
| 2. Kwaliteit |
Zacht staal |
Hoge treksterkte staal |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D
|
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. Ontwerpsnelheid wind |
Tot 250 km/u |
| 4. Toelaatbare doorbuiging |
0,5 ~1,0 graad @ operationele snelheid |
| 5. Treksterkte (Mpa) |
360~510 |
470~630 |
| 6. Vloeigrens (t≤16mm) (Mpa) |
355 |
235 |
| 7. Rek (%) |
20 |
24 |
| 8. Slagsterkte KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| Bouten & Moeren |
| 9. Kwaliteit |
Kwaliteit 4.8, 6.8, 8.8 |
| 10. Normen voor mechanische eigenschappen |
| 10.1 Bouten |
ISO 898-1 |
| 10.2 Moeren |
ISO 898-2 |
| 10.3 Ringen |
ISO 6507-1 |
| 11. Normen voor afmetingen |
| 11.1 Bouten |
DIN7990, DIN931, DIN933 |
| 11.2 Moeren |
ISO4032, ISO4034 |
| 11.3 Ringen |
DIN7989, DIN127B, ISO7091 |
| Lassen |
| 12. Methode |
CO2 Afgeschermd Booglassen & Ondergedompeld Booglassen(SAW) |
| 13. Norm |
AWS D1.1 |
| Markering |
| 14. Methode van markering van de onderdelen |
Hydraulisch persen Stempelen |
| Verzinken |
| 15. Verzinkingsnorm van staalprofielen |
ISO 1461 of ASTM A123 |
| 16. Verzinkingsnorm van bouten en moeren |
ISO 1461 of ASTM A153 |
| Test |
| 17. Fabriekstest |
Trektest, Elementenanalyse, Sharpy-test (slagtest), Koud buigen,
Preece-test, Hamer-test |
| Capaciteit |
| 18. Maximale productiecapaciteit |
50.000 TON per jaar |
-
Enkele schacht vorm: Typisch gewalste cilindrische (of gelaste veelhoekige) schachten, met diameters variërend van 0,5-2 m (geschaald naar torenhoogte).
-
Hoogtebereik: 10-60 m (aanpasbaar voor 5G microstations of stedelijke communicatiehubs).
-

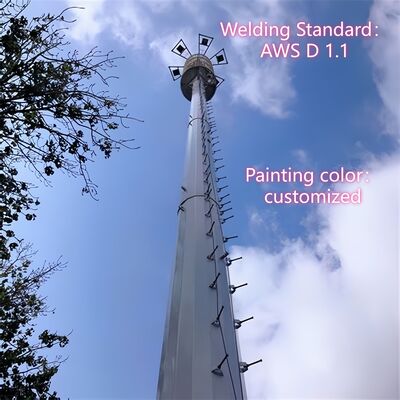

Geïntegreerde componenten: Ingebouwde interne klimladders (met valbeveiligingssystemen), externe antennebeugels en optionele camouflage (bijv. billboard wraps).
-
Taps toelopend ontwerp: Iets smaller aan de bovenkant om de weerstand tegen windbelasting te optimaliseren (geschikt voor stedelijke windomstandigheden tot 180 km/u).
⇔Wat is het hoofdlichaam van een monopole toren?
Het hoofdlichaam van een monopole toren is een enkele, zelfdragende massieve/semi-massieve schacht die de kern dragende structuur van de toren vormt, op maat gemaakt voor stedelijk gebruik. Het is typisch vervaardigd uit hoogwaardige gewalste staalplaten (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5-2 m, geschaald naar torenhoogte) met een taps toelopend ontwerp (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). De hoogte varieert van 10 m tot 60 m (aanpasbaar voor 5G microstations of stedelijke communicatiehubs), en het dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopole toren.
⇔Wat zijn de bodemflens, ladder en platform van een monopole toren?
- Bodemflens: Het is een zwaar stalen component dat aan de basis van de hoofdschacht van de monopole is gelast, en fungeert als de kritieke verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anticorrosieprocessen, sluit het aan op de ankerbouten van de fundering om de toren verticaal te bevestigen en de gehele structurele en apparatuurlasten naar de grond over te brengen, wat zorgt voor de algehele stabiliteit van de toren.

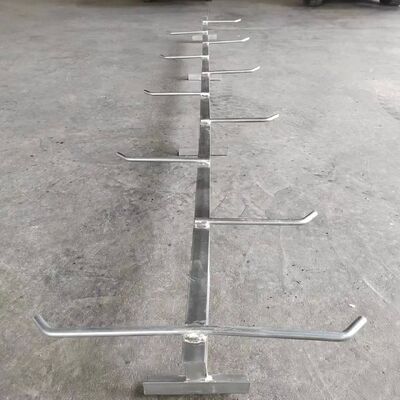

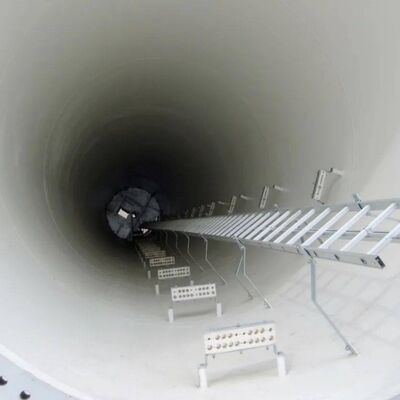

- Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdschacht van de monopole, vervaardigd uit corrosiebestendig verzinkt staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor inspectie van de toren, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig torenonderhoud.

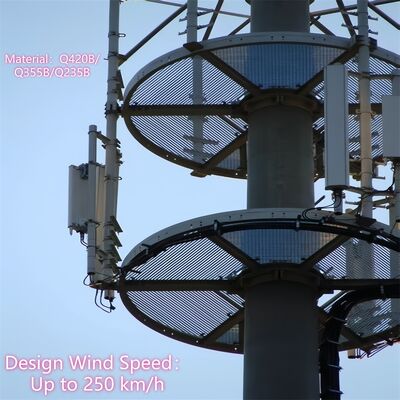

- Platform: De monopole toren is uitgerust met compacte, geïntegreerde stalen platforms (op maat gemaakt per projectbehoefte) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit verzinkt staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecomapparatuur (bijv. 5G-antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen bij de ultracompacte voetafdruk van de monopole, maximaliseren ze het operationele gemak zonder afbreuk te doen aan het strakke, onopvallende stedelijke ontwerp van de toren.

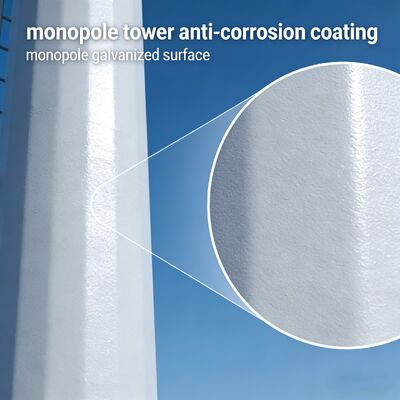

⇔Wat is het hoofdlichaam van een monopole toren na thermisch verzinken?
Na thermisch verzinken blijft het hoofdlichaam van de monopole toren de kern enkele cilindrische/veelhoekige stalen schacht (vervaardigd uit hoogwaardige gewalste staalplaten Q345B/ASTM A500 Grade B) met een taps toelopend ontwerp, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak is bedekt met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123-norm. Deze verzinkte laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie door het buitenklimaat, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het verzinkte hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (conform AWS D1.1) worden eveneens verzinkt om een consistente anticorrosieprestatie en algehele structurele integriteit van het torenlichaam te garanderen.
