Geaffineerde draad toren vervaardigd Q235C Q355C S235J0 S355J0 staal soorten die uitstekende taaiheid en duurzaamheid

Masttoren van staalkabels, vervaardigd uit staalsoorten Q235C, Q355C, S235J0, S355J0, met uitstekende taaiheid en duurzaamheid

Een masttoren (ook wel een tuimeltoren genoemd) is een hoge, slanke constructie die voor stabiliteit afhankelijk is van externe tuidraden (hoogwaardige staalkabels) – in tegenstelling tot zelfdragende torens die onafhankelijk staan. Dit ontwerp maakt het mogelijk om grotere hoogtes te bereiken met minder structureel materiaal, waardoor het een kosteneffectieve keuze is voor toepassingen die uitgebreide dekking of hoogte vereisen.

1. Specificaties

Wat is het torenlichaam van een masttoren?

Het torenlichaam van een masttoren (guyed mast tower) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en voor laterale stabiliteit afhankelijk is van externe tuidraden (in plaats van zelfdragende stijfheid). Typisch geconstrueerd als eenbuisvormig of vakwerk stalen frame, is het smaller dan zelfdragende torens en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemounts en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

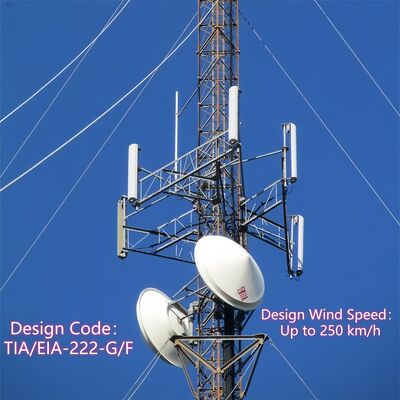

Hoe monteer ik een antenne op de masttoren?

Het monteren van een antenne op een masttoren volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennemount: Bevestig speciale antennemounts (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze mounts worden doorgaans bevestigd met hoogwaardige bouten die compatibel zijn met de verzinkte staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Hijsen en positioneren van de antenne: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Bevestigen van de antenne: Bevestig de antenne aan de vooraf geïnstalleerde mounts met compatibele hardware, en draai de bouten aan tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, mounts en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

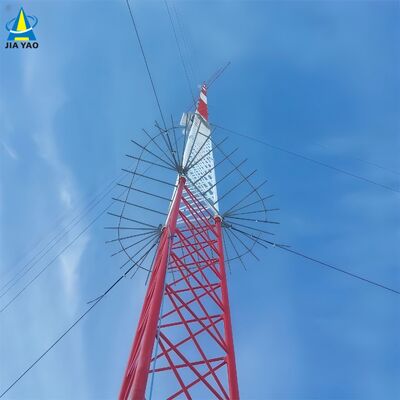

Wat is het anti-klimapparaat op de masttoren?

Het anti-klimapparaat voor een masttoren is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3 meter boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor torenoperators.

Hoe verbind ik de tuidraad met de masttoren?

Het verbinden van tuidraden met een masttoren omvat een veilig, belastbaar proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf gefabriceerde bevestigingspunten (bijv. oogbouten, beugels of dwarsbalken) heeft op intervallen van 20-30 meter, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie van bevestigingshardware: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de verzinkte staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadbeëindiging: Gebruik professionele beëindigingsfittingen (bijv. pershulzen, kabelklemmen of varkensogen) om het uiteinde van elke tuidraad te bevestigen. Pershulzen worden op de draad geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het beëindigde uiteinde van de tuidraad aan de beugel van de toren met behulp van een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie – cruciaal voor het balanceren van laterale krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad uniform is gespannen (vermijd overspannen, wat het torenlichaam kan belasten). Bevestig dat de hardware en beëindigingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe verbind ik de tuidraad met de mastankerbout?

Het verbinden van tuidraden met mastankerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Anker voorbereiding: Zorg ervoor dat het grondanker (zwaar uitgevoerde betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60 graden ten opzichte van de tuidraad. Het anker moet volledig uitgehard (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Blootstelling van de ankerbout: Zorg ervoor dat de bovenste bout van het anker (mastankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om bevestigingshardware te kunnen monteren. De bout moet van hoogwaardig staal zijn om de spanning van de tuidraad te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de tuidraad met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of varkensogen) als gebruikt voor de torenverbinding, wat zorgt voor een veilige, belastbare uiteinde.
4. Assemblage van bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de beëindigde tuidraad. De spanschroef wordt via een moer of ring aan de mastankerbout bevestigd, waardoor de spanning van de draad fijn afgesteld kan worden.
5. Spanning & Bevestiging: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zodat deze laterale krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuidraad onder de juiste hoek van 45-60 graden is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.

Klik hier voor meer informatie!!!!!!

3. Samenwerkende Klanten

4. Certificeringen

5. Onze Diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecommunicatietorens, goedgekeurd door ISO9001. Wij streven ernaar klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstalen torens, buisvormige stalen torens, monopoletorens, dennenboomtorens, masttorens en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staaltoren afdelingen. Onze grondstoffen komen van gerenommeerde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.

Als u het nodig heeft, verwelkomen we u 24 uur per dag!
