Monopoolstaal ontworpen volgens ANSI/TIA-222-G-H-F en EN/1991-1-4 normen voor ondersteuning van telecom-infrastructuur

Monopool telecomtoren (vaak een telecom-monopool genoemd) is een zelfdragende constructie met één schacht, op maat gemaakt voor stedelijke en dichtbevolkte gebieden, gekenmerkt door zijn compacte cilindrische of veelhoekige vorm. In tegenstelling tot open vakwerktorens, heeft deze toren een massieve/semi-massieve enkele schacht - waardoor deze visueel onopvallend is en ideaal voor ruimtebeperkte, esthetisch gevoelige locaties.

Productomschrijving

1. Belangrijkste Details:
Oorsprong: Hebei, China (Vasteland); Merknaam: Jaoyao of OEM; Modelnummer: Telecomtoren

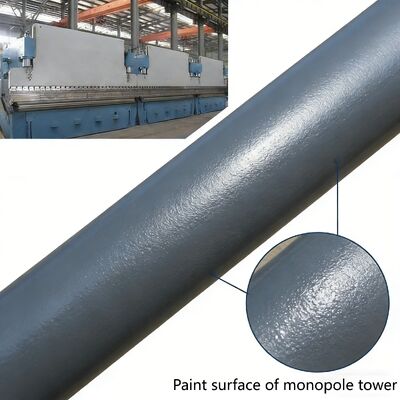

Oppervlaktebehandeling: Thermisch verzinkt of geverfd.
2. Verpakking & Levering:
Verpakkingsdetails: Telecomtoren wordt gebundeld met gegalvaniseerde banden volgens de eisen van de klant.
Levering: Verzonden binnen 20 dagen na betaling vanaf de haven van Tianjin
Toresononderdelen: Eén staaltoren is opgesplitst in verschillende bundels.
Bouten: Verpakkingsmateriaal is een stevige nylon zak of stalen trommel.

Kernstructuur & Ontwerpkenmerken

• Enkele schachtvorm: Typisch gewalste cilindrische (of gelaste veelhoekige) schachten, met diameters variërend van 0,5-2 m (geschaald naar torenhoogte).

• Hoogtebereik: 10-60 m (aanpasbaar voor 5G microstations of stedelijke communicatieknooppunten).

• Geïntegreerde componenten: Ingebouwde interne klimladders (met valbeveiligingssystemen), externe antennebeugels en optionele camouflage (bijv. billboardwraps).

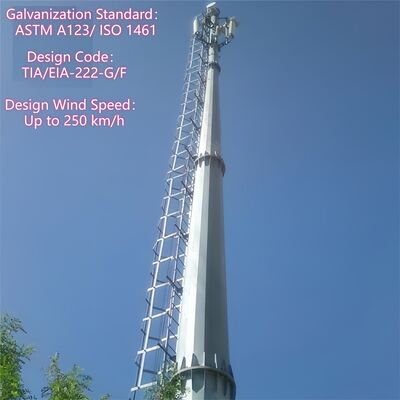

• Conische vorm: Iets smaller aan de bovenkant om de weerstand tegen windbelasting te optimaliseren (geschikt voor stedelijke windomstandigheden tot 180 km/u).

⇔Wat is het hoofdlichaam van een monopooltoren?

Het hoofdlichaam van een monopooltoren is een enkele, zelfdragende massieve/semi-massieve schacht die de kern van de dragende structuur van de toren vormt, op maat gemaakt voor stedelijk gebruik. Het is doorgaans vervaardigd uit hoogwaardige gewalste staalplaten (Q345B/ASTM A500 Grade B) en heeft een cilindrische of gelaste veelhoekige vorm (diameters 0,5-2 m, geschaald naar torenhoogte) met een conische vorm (iets smaller aan de bovenkant) om de weerstand tegen windbelasting te optimaliseren (tot 180 km/u). Het hoogtebereik varieert van 10 m tot 60 m (aanpasbaar voor 5G microstations of stedelijke communicatieknooppunten), en het dient als het fundamentele frame voor de integratie van alle hulpcomponenten van de monopooltoren.

⇔Wat zijn de bodemflens, ladder en platform van een monopooltoren?

1. Bodemflens: Het is een zwaar stalen component dat aan de basis van de hoofdschacht van de monopool is gelast, en fungeert als de kritieke verbinding tussen het torenlichaam en de betonnen fundering. Gemaakt van hoogwaardig staal (dat overeenkomt met het hoofdlichaam) en behandeld met anticorrosieprocessen, sluit het aan op de ankerbouten van de fundering om de toren verticaal te bevestigen en de gehele structurele en apparatuurlasten naar de grond over te brengen, wat zorgt voor de algehele stabiliteit van de toren.

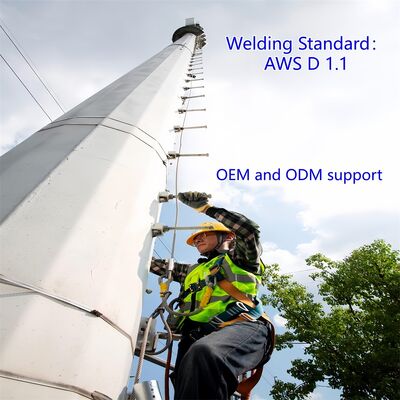

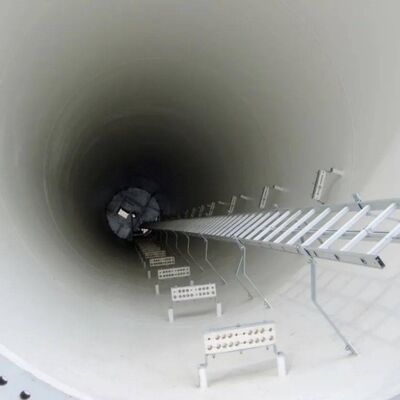

2. Ladder: Het is een ingebouwde interne klimladder geïntegreerd in de hoofdschacht van de monopool, vervaardigd uit corrosiebestendig gegalvaniseerd staal en uitgerust met een professioneel valbeveiligingssysteem. Exclusief voor gecertificeerd onderhoudspersoneel, biedt het een veilig verticaal toegangspad voor inspectie van de toren, installatie en reparatie van apparatuur, en de integriteit ervan is een belangrijk aandachtspunt van regelmatig torenonderhoud.

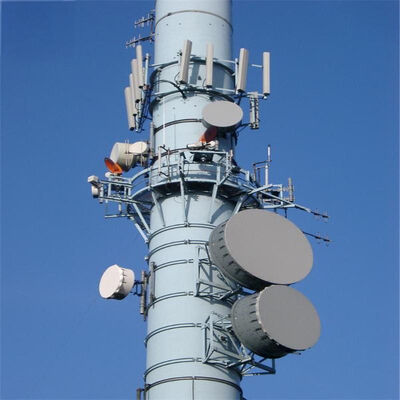

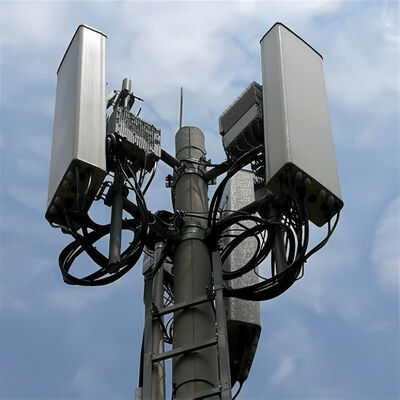

3. Platform: De monopooltoren is uitgerust met compacte, geïntegreerde stalen platforms (op maat gemaakt per projectbehoefte) gemonteerd op de hoofdschacht op aangewezen hoogtes. Vervaardigd uit gegalvaniseerd staal voor duurzaamheid, dienen deze platforms als stabiele werkruimtes voor de installatie, het onderhoud en de inspectie van telecomapparatuur (bijv. 5G-antennes, microgolfapparaten) en bewakingsapparatuur. Ontworpen om te passen bij de ultracompacte voetafdruk van de monopool, maximaliseren ze het operationele gemak zonder de strakke, onopvallende stedelijke uitstraling van de toren te compromitteren.

⇔Wat is het hoofdlichaam van een monopooltoren na thermisch verzinken?

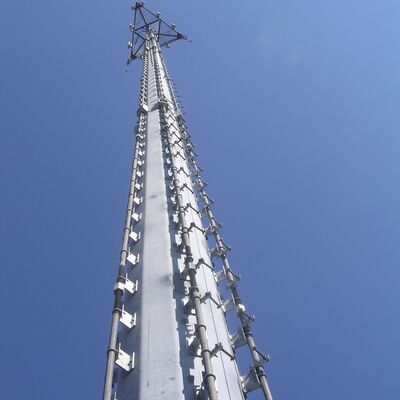

Na thermisch verzinken blijft het hoofdlichaam van de monopooltoren de kern van de enkele cilindrische/veelhoekige stalen schacht (vervaardigd uit hoogwaardige gewalste staalplaten Q345B/ASTM A500 Grade B) met een conische vorm, en de structurele vorm, afmetingen en draagvermogen blijven volledig behouden. De belangrijkste verandering is dat het gehele stalen oppervlak bedekt is met een uniforme, dichte zinklaag in overeenstemming met de ASTM A123-norm. Deze gegalvaniseerde laag vormt een corrosiebestendige barrière die het stalen substraat effectief beschermt tegen stedelijke verontreinigende stoffen, vocht en erosie door het buitenklimaat, waardoor de levensduur van het hoofdlichaam tot meer dan 25 jaar wordt verlengd. Het gegalvaniseerde hoofdlichaam behoudt ook de structurele stijfheid van de oorspronkelijke stalen schacht, en alle gelaste verbindingen (conform AWS D1.1) zijn eveneens verzinkt om een consistente anticorrosieprestatie en de algehele structurele integriteit van het torenlichaam te garanderen.
