Galvaniserende hoekstaal 3-potige telecommunicatie GSM-radiorooster Communicatie zelfondersteuningstoren

Verzinkt hoekstaal 3-benige telecommunicatie GSM radio traliewerk communicatie zelfdragende mast

De 3-benige hoekstalen mast behoort tot het technische gebied van de productie van communicatieapparatuur, en heeft in het bijzonder betrekking op een driehoekige draadloze communicatiemast, omvattende een mastlichaam, een bliksemafleider, het mastlichaam is gevormd door een driehoekig mastlichaam overlappend, de mastvoeten van het mastlichaam zijn aan de grond bevestigd, de bliksemafleider strekt zich uit tot de mastlichaamtop, het mastlichaam is de overlappende mastlichaam met gelijke helling of eenmalig variabele helling, de mastlichaamdoorsnede is hoekstaal, een gelijkzijdige driehoek van de dwarsbalkomsluitingsstructuur, het mastlichaam is voorzien van een veelvoud aan werkplatforms opeenvolgend van boven naar beneden. Het gebruiksmodel onthult een driehoekige draadloze communicatiemast met de voordelen van veiligheid en betrouwbaarheid, en een eenvoudige structuur.
Productomschrijving

Wat is een 3-benige hoekstalen mastlichaam?

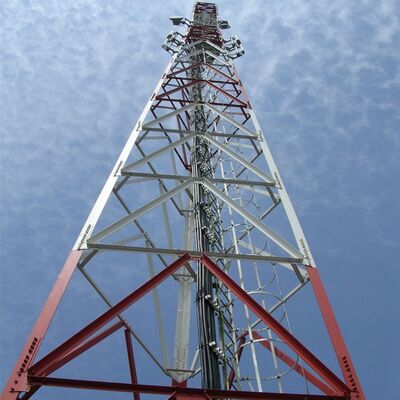

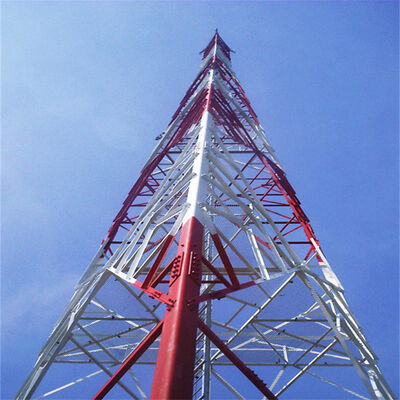

Het lichaam van een 3-benige hoekstalen mast is de kern dragende structuur van de mast, gekenmerkt door een driehoekige (piramide-achtige) configuratie. Het bestaat uit drie verticale stalen poten (of kolommen) die bovenaan zijn verbonden, met extra hoekstalen verbindingsstukken die de poten over de gehele hoogte verbinden. Typisch vervaardigd uit verzinkte staalprofielen, is het lichaam ontworpen om zowel verticale belastingen (bijv. het gewicht van antennes, apparatuur en de mast zelf) als horizontale belastingen (bijv. wind, sneeuw of seismische krachten) efficiënt te weerstaan. Het hoekige ontwerp en het driehoekige frame bieden uitzonderlijke stabiliteit, zelfs onder zware omgevingsomstandigheden, terwijl het verzinkte staal corrosiebestendigheid en duurzaamheid op lange termijn garandeert. Het lichaam dient als de primaire ondersteuningsstructuur voor het monteren van communicatie-, stroomtransmissie- of surveillanceapparatuur.

Wat is een 3-benige hoekstalen mastvoet?

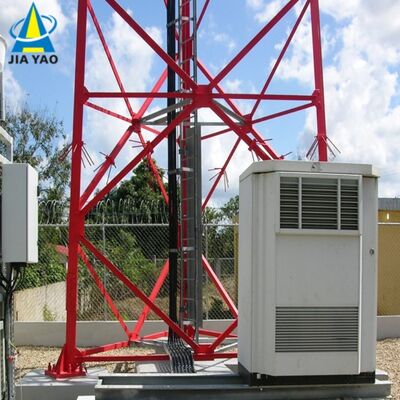

De "voet" van een 3-benige hoekstalen mast verwijst naar het basisgedeelte van elke verticale poot, dat contact maakt met de fundering van de mast. Het is een cruciaal onderdeel dat verantwoordelijk is voor het overbrengen van het gehele gewicht van de mast en zijn belastingen (apparatuur, wind, etc.) naar de onderliggende fundering, waardoor de structuur stevig aan de grond is verankerd. De voeten zijn typisch ontworpen met verbindingsplaten, bouten of ankerpunten die stevig aan de betonnen of gewapende fundering worden bevestigd. Gemaakt van hoogwaardig verzinkt staal (consistent met het mastlichaam), zijn de voeten ontworpen om schuif-, trek- en drukspanningen te weerstaan, waardoor wordt voorkomen dat de mast verschuift of omvalt. Hun ontwerp is afgestemd op de geologische omstandigheden van de locatie, waardoor compatibiliteit met de fundering voor maximale stabiliteit wordt gegarandeerd.

Wat is een ladder en kabelgoot van een 3-benige hoekstalen mast?

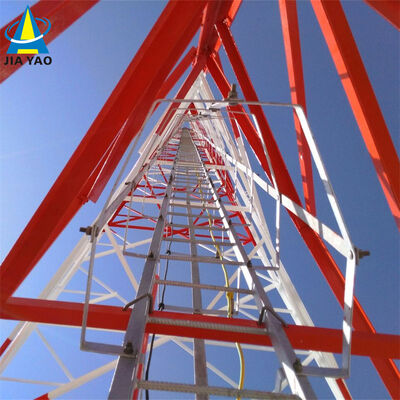

• Ladder: Een veiligheidscomponent dat langs het mastlichaam is geïnstalleerd en een veilige route biedt voor werknemers om naar de top (of tussenliggende platforms) te klimmen voor installatie, onderhoud of inspectie. Ladders zijn doorgaans gemaakt van verzinkt staal voor corrosiebestendigheid en sterkte, met sporten op standaardafstanden voor comfortabel klimmen. Ze kunnen veiligheidsvoorzieningen bevatten zoals leuningen, valbeveiligingssystemen of kooien om werknemers tegen vallen te beschermen.
• Kabelgoot: Een structureel kanaal of goot die op het mastlichaam is gemonteerd, ontworpen om kabels (bijv. communicatiekabels, stroomkabels of signaaldraden) die tussen de mastbasis en de apparatuur aan de top lopen, te organiseren, te ondersteunen en te beschermen. Kabelgoten houden kabels netjes, voorkomen klitten of schade door omgevingsfactoren (wind, regen, UV-straling) en vergemakkelijken de toegang voor onderhoud. Net als andere mastcomponenten zijn ze vaak gemaakt van verzinkt staal om duurzaamheid en compatibiliteit met het corrosiebestendige ontwerp van de mast te garanderen. Samen verbeteren de ladder en kabelgoot de functionaliteit van de mast door veilige toegang en efficiënt kabelbeheer mogelijk te maken.

Hoe installeer je een 3-benige hoekstalen mast?

De installatie van een 3-benige hoekstalen mast volgt een systematisch, veiligheidsgericht proces:

1. Locatieonderzoek en voorbereiding van de fundering: Voer eerst een gedetailleerd locatieonderzoek uit om de optimale locatie te bepalen, de geologische omstandigheden te beoordelen en potentiële milieu- of structurele beperkingen te identificeren (bijv. windsnelheden, seismische activiteit). Bouw vervolgens een robuuste fundering (doorgaans beton of gewapend beton) die is afgestemd op het gewicht en de belastingsvereisten van de mast. De fundering moet waterpas zijn en stevig aan de grond zijn verankerd om de mastvoeten te ondersteunen.
2. Montage van mastcomponenten: Vervoer geprefabriceerde componenten (stalen poten, verbindingsstukken, ladder, kabelgoot) naar de locatie. Monteer het driehoekige mastlichaam ter plaatse: lijn de drie poten uit, bevestig de hoekige verbindingsstukken om de piramidestructuur te vormen en installeer hulpcomponenten zoals de ladder en kabelgoot tijdens de montage.
3. Mastmontage: Gebruik kranen of gespecialiseerde hijsapparatuur om de gemonteerde mast (of delen ervan, voor hogere masten) in een verticale positie te hijsen. Lijn de mastvoeten zorgvuldig uit met de ankerpunten van de fundering en zet ze vast met bouten of ankers om de mast op zijn plaats te vergrendelen.

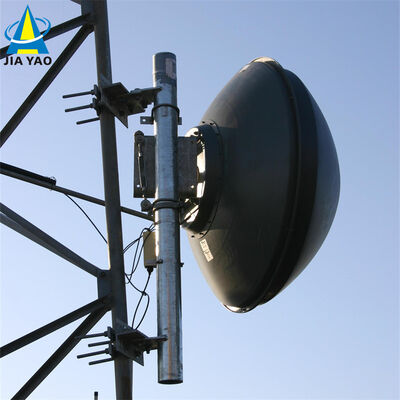

4. Installatie van apparatuur: Monteer de beoogde apparatuur (bijv. antennes, magnetron schotels, stroomtransmissielijnen) op het bovenste platform van de mast of op aangewezen montagepunten. Leid kabels door de vooraf geïnstalleerde kabelgoot en sluit de apparatuur aan op de basis.
5. Kwaliteitscontrole en veiligheidscontroles: Voer strikte kwaliteitsinspecties uit om de structurele integriteit van de mast te verifiëren (bijv. stevigheid van bouten, uitlijning van componenten, corrosiebestendigheid). Implementeer veiligheidsprotocollen gedurende de installatie (bijv. valbeveiliging voor werknemers, testen van de belasting van apparatuur) om naleving van industrienormen te garanderen. Definitieve controles bevestigen dat de mast stabiel is, de apparatuur correct is geïnstalleerd en alle systemen naar behoren functioneren.

Testen van verzinkte hoekstalen masten.

Verzinken is een cruciaal proces voor hoekstalen masten (zoals 3-benige hoekstalen masten), omdat het corrosiebestendigheid biedt en de levensduur van de structuur verlengt in buitenomgevingen met zware omstandigheden (bijv. blootstelling aan wind, regen, vochtigheid en industriële verontreinigingen). Om ervoor te zorgen dat de verzinkte coating voldoet aan de kwaliteitsnormen en naar behoren functioneert, wordt een reeks strenge testprocedures uitgevoerd. Hieronder volgt een gedetailleerd overzicht van verzinkingstests voor hoekstalen masten:

1. Kern Doelstellingen van Verzinkingstests

De primaire doelen van de tests zijn om te verifiëren:

Adequate coatingdikte (om langdurige corrosiebescherming te garanderen).

Uniformiteit en hechting van de zinkcoating (om afbladderen of schilferen te voorkomen).

Vrij van defecten (bijv. scheuren, putjes, kale plekken of overtollige zinkopbouw).

Corrosiebestendigheid (om te bevestigen dat de coating bestand is tegen milieudegradatie).

2. Belangrijkste Testmethoden voor Verzinkte Hoekstalen Masten

Tests worden doorgaans in twee fasen uitgevoerd: na fabrieksverzinking (op individuele componenten zoals poten, verbindingsstukken of ladder sporten) en na installatie (steekproeven op de gemonteerde mast). De meest voorkomende methoden omvatten:

A. Meting van de Coatingdikte

De dikte van de zinkcoating heeft directe invloed op de corrosiebestendigheid - een te dunne laag zal voortijdig falen, terwijl een te grote dikte brosheid of slechte passing van componenten kan veroorzaken.

Testnormen: Voldoet aan internationale normen zoals ASTM A123 (voor thermisch verzinken van constructiestaal) of ISO 1461 (voor thermisch verzinkte coatings op ijzeren en stalen artikelen).

Testinstrumenten:

Magnetische diktemeter: De meest gebruikte niet-destructieve methode. Het meet de afstand tussen een magnetische sonde en het stalen substraat, en berekent de coatingdikte. Metingen worden op meerdere punten genomen (bijv. 3-5 plekken per vierkante meter) op elk component, met focus op gebieden met hoge spanning (bijv. pootverbindingen, boutgaten) en moeilijk te coaten regio's.

Micrometer (Destructief): Voor verificatie kan een klein deel van het component worden afgesneden en wordt de coatingdikte direct gemeten met een micrometer (alleen gebruikt voor monstername, niet voor afgewerkte onderdelen).

Acceptatiecriteria: Typische minimale dikte varieert van 85-120 μm (micrometers) voor constructiestaalcomponenten, afhankelijk van de dikte van het staal en de toepassing (bijv. masten in kust- of industriële gebieden kunnen dikkere coatings vereisen).

B. Hechtingstest (Hechtsterkte)

Een sterke binding tussen de zinkcoating en het stalen substraat voorkomt afbladderen tijdens transport, installatie of blootstelling aan mechanische spanning (bijv. door wind veroorzaakte trillingen).

Buigtest: Een monster van het verzinkte staal (bijv. een deel van hoekstaal) wordt 180° gebogen rond een doorn (diameter gelijk aan de dikte van het staal). Na het buigen wordt de coating geïnspecteerd op scheuren, afbladderen of scheiding van het staal. Geen zichtbare loslating is acceptabel.

Hamertest: Een verzwaarde hamer (doorgaans 0,5-1 kg) wordt stevig op meerdere punten tegen de coating geslagen. De coating mag niet chippen, afbladderen of loslaten - alleen kleine deuken (zonder het stalen substraat bloot te leggen) zijn toegestaan.

Messtest: Een scherp, niet-gekarteld mes wordt gebruikt om een kruisvormige snede (rasterpatroon) in de coating te maken. Kleefband wordt over de snede aangebracht en snel verwijderd; minimale (indien aanwezig) verwijdering van de coating is toegestaan.

C. Visuele Inspectie en Oppervlaktefouten

Visuele inspectie identificeert duidelijke gebreken die de integriteit van de coating aantasten.

Procedure: Inspecteer elk verzinkt component (en de gemonteerde mast) met het blote oog of een vergrootglas (10x vergroting) op:

Kale plekken (blootgesteld staal), putjes of speldenprikken.

Scheuren, blaren of ongelijke zinkopbouw (bijv. "lopen" of "druppels" door onjuist verzinken).

Vervuiling (bijv. olie, vuil of oxidatielagen onder de coating).

Acceptatiecriteria: Er mag geen kaal staal zichtbaar zijn; kleine oppervlakte-onregelmatigheden (bijv. kleine zinkknobbeltjes) zijn acceptabel als ze de passing van componenten of de structurele prestaties niet beïnvloeden.

D. Corrosiebestendigheidstests

Dit verifieert het vermogen van de coating om roest en degradatie in de loop van de tijd te weerstaan.

Zoutneveltest (Misttest): Een veelgebruikte versnelde corrosietest (volgens ASTM B117 of ISO 9227). Verzinkte monsters worden in een kamer geplaatst waar een continue mist van 5% natriumchloride (zoutwater) wordt gespoten bij gecontroleerde temperatuur (35°C). De monsters worden periodiek geïnspecteerd (bijv. na 24, 48, 100 of 500 uur) op tekenen van roest (staalcorrosie) of witte roest (zinkoxidatie).

Acceptatie: Voor constructiemasten moet de coating minimaal 100-500 uur roest weerstaan (afhankelijk van de toepassingsomgeving). Witte roest (een tijdelijke zinkoxide laag) is normaal en duidt niet op falen, maar het mag niet overmatig verspreiden.

Veld blootstellingstest: Langdurige tests omvatten het installeren van monstercomponenten in de beoogde omgeving van de mast (bijv. kust-, woestijn- of industriële gebieden) en het monitoren van corrosie gedurende maanden of jaren. Dit valideert de prestaties in de praktijk.

E. Analyse van Chemische Samenstelling (Optioneel)

Om ervoor te zorgen dat de zinkcoating voldoet aan de zuiverheidsnormen, kan een chemische analyse worden uitgevoerd op het verzinkingsbad of op coatingmonsters.

Testmethode: Atoomabsorptiespectroscopie (AAS) of röntgenfluorescentie (XRF) om het zinkgehalte te meten (doorgaans ≥98% puur zink voor thermisch verzinken) en onzuiverheden (bijv. lood, ijzer) te detecteren die de coatingkwaliteit kunnen verminderen.

3. Testnormen en Naleving

Verzinkingstests voor hoekstalen masten moeten voldoen aan sectorspecifieke normen om consistentie en betrouwbaarheid te garanderen:

ASTM Normen: ASTM A123 (thermisch verzinken), ASTM B117 (zoutneveltest), ASTM A817 (verzinkt staal voor transmissiemasten).

ISO Normen: ISO 1461 (verzinkte coatings), ISO 9227 (zoutneveltest).

Lokale/Sectorspecifieke Normen: Voor telecommunicatie- of stroomtransmissiemasten kunnen aanvullende vereisten worden gesteld door regelgevende instanties (bijv. IEEE voor stroominfrastructuur, ITU voor telecommasten) of projectspecificaties.

4. Tests na Installatie

Nadat de mast is gemonteerd en geïnstalleerd, worden steekproeven uitgevoerd om te bevestigen dat de verzinkte coating niet is beschadigd tijdens transport, hijsen of montage:

Meet de coatingdikte opnieuw op kritieke verbindingen (bijv. poot-naar-fundering verbindingen, ladderbevestigingen).

Inspecteer op krassen, deuken of schaafwonden die het stalen substraat hebben blootgelegd (bijwerken met zinkrijk verf indien de schade gering is).

Verifieer dat boutgaten en verbindingspunten (gebieden met veel slijtage) voldoende coatingdikte behouden.

Samenvatting

Verzinkingstests voor hoekstalen masten is een uitgebreid proces gericht op dikte, hechting, oppervlaktekwaliteit en corrosiebestendigheid. Door te voldoen aan strikte normen en zowel fabrieks- als on-site tests uit te voeren, wordt de integriteit van de zinkcoating gegarandeerd, waardoor de mast bestand is tegen zware omgevingsomstandigheden en langdurige betrouwbaarheid biedt in telecommunicatie-, stroomtransmissie- en andere infrastructuurtoepassingen.

Klik hier voor meer informatie!!!!!!

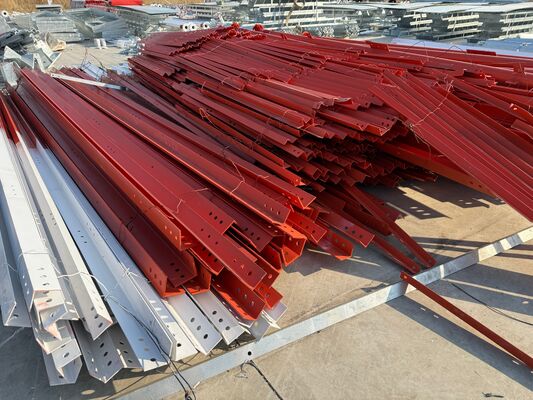

Verpakking & Verzending

​

Samenwerkende Klanten

​​

Certificeringen

​

Klik hier voor meer informatie!!!!!!

Aangepaste producttypes & voordelen

Zelfdragende Mast 
Zelfdragende masten zijn meestal 3- of 4-benige masten, en hun materiaal is stalen buis of hoekstaal. Wat de verbinding betreft, wordt een buismast verbonden door een flens, en een hoekstalen mast wordt verbonden door moeren en bouten. 
Kenmerken: 
1. Kleine windbelastingscoëfficiënt, sterke windweerstand. 
2. Bespaart landmiddelen, handige locatie. 
Handig transport en installatie.

Buizenstalen Mast
De buismast verwijst naar een zelfdragende hoge staalconstructie met een mastkolom gemaakt van stalen buizen en een mastlichaamsectie in een driehoekige vorm. De belangrijkste kenmerken zijn dat de drie buismastkolommen van stalen buizen zijn gemaakt en de mastlichaamsectie in een driehoekige vorm is, wat een hoge staalconstructie is die verschilt van hoekstaal.

Monopoolmast

Monopoolmast, is een veelgebruikt type, met een mooie uitstraling, een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief, en wordt door de meerderheid van de constructie aangenomen. Het mastlichaam heeft een redelijkere doorsnede, die wordt verbonden door hoogwaardige bouten of overlappende (slip) verbindingen. Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan complexe veldlocaties.

Afgezonken Mast 
Afgezonken masten hebben een nieuwe uitstraling, en hun grootste kenmerk is versterking door gebruik te maken van stalen tuidraden. Afgezonken masten zijn een veelvoorkomend type communicatiemast dat economisch en praktisch is. Ze zijn lichter en goedkoper dan de andere. Ze zijn zeer geschikt voor geografisch uitgestrekte gebieden. 

Wachttoren
De wachttoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt op meerdere gebieden. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de architecturale stijl is meestal gecoördineerd met de omgeving. Observatietorens bestaan meestal uit mastlichamen, platforms, torens en ladders, met compacte en duurzame structuren.

Gecamoufleerde Boommast
Gecamoufleerde Boommast is ook een soort kunstmatige boom van Bionic boommast, op basis als een echte, plus het nauwgezette ontwerp, wanneer geplaatst tussen de echte bomen in een toeristisch gebied, park en plein, zal het deel uitmaken van de natuur. 
Kenmerken: 
1. Prachtige structuur en schitterende uitstraling. 
2. Sterke structurele stabiliteit en lange levensduur. 
3. Kleine oppervlaktebeslag en groot economisch effect.
