1. Specificaties

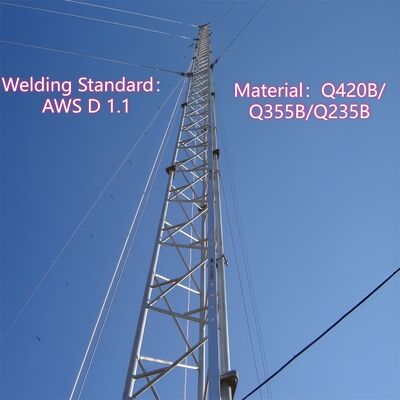

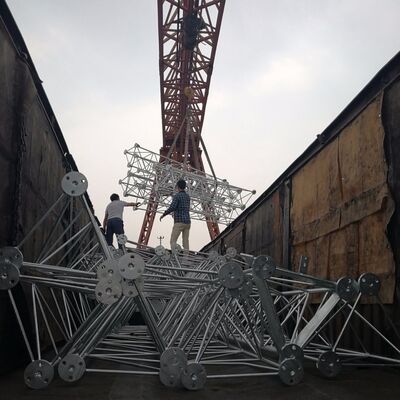

Wat is het torenlichaam van een tuidraadmast?

Het torenlichaam van een tuidraadmast (tuimast) is de centrale, slanke draagconstructie die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe tuidraden (in plaats van zelfdragende stijfheid). Meestal opgebouwd als eenbuizen- of vakwerk van staal, is het smaller dan zelfdragende torens en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

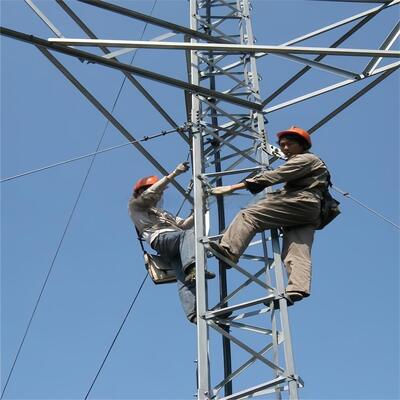

Hoe monteer ik een antenne op een tuidraadmast?

Het monteren van een antenne op een tuidraadmast volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Verifieer het draagvermogen van de toren om ervoor te zorgen dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig de naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze montages worden doorgaans vastgezet met bouten met hoge sterkte die compatibel zijn met de verzinkte staalconstructie van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, gebruikmakend van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, waarbij de bouten worden vastgedraaid tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de tuidraadmast?

Een anti-klimapparaat voor een tuidraadmast is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3 meter boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Indien de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor torenoperators.

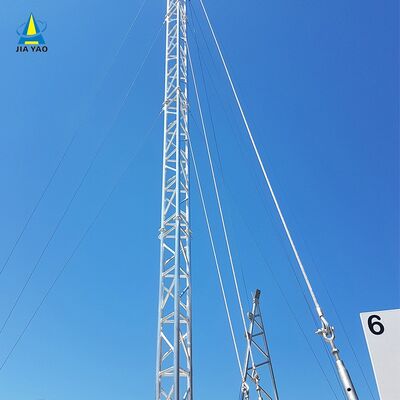

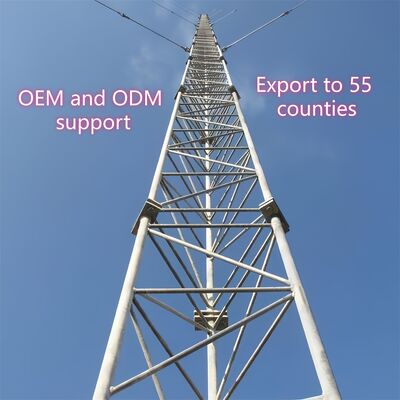

Hoe verbind ik een tuidraad met een tuidraadmast?

Het verbinden van tuidraden met een tuidraadmast omvat een veilig, draagkrachtig proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van kabels van hoge treksterkte staal (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf vervaardigde bevestigingspunten heeft (bijv. ogen, beugels of dwarsbalken) met tussenpozen van 20-30 meter, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie bevestigingshardware: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van bouten met hoge sterkte (compatibel met de verzinkte staalconstructie van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadafsluiting: Gebruik professionele afsluitingsfittingen (bijv. pershulzen, kabelklemmen of oogbouten) om het uiteinde van elke tuidraad vast te zetten. Pershulzen worden op de draad geperst voor een permanente, sterke verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het afgesloten uiteinde van de tuidraad aan de beugel van de toren met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad uniform is gespannen (overmatige spanning vermijden, wat het torenlichaam zou kunnen belasten). Bevestig dat de hardware en afsluitingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe verbind ik een tuidraad met een tuidraadankerbout?

Het verbinden van tuidraden met tuidraadankerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Anker voorbereiding: Zorg ervoor dat het grondanker (zware betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60 graden ten opzichte van de tuidraad. Het anker moet volledig uitgehard (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Ankerbout blootleggen: Zorg ervoor dat de bovenste bout van het anker (tuidraadankerbout) boven de grond uitsteekt en is voorzien van schroefdraad voor bevestigingshardware. De bout moet van staal met hoge sterkte zijn om de spanning van de tuidraad te weerstaan.
3. Draadafsluiting: Sluit het vrije uiteinde van de tuidraad af met dezelfde fittingen met hoge sterkte (pershulzen, kabelklemmen of oogbouten) als gebruikt voor de torenverbinding, zorg voor een veilige, draagkrachtige afsluiting.
4. Assemblage bevestigingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de afgesloten tuidraad. De spanschroef wordt via een moer of ring aan de tuidraadankerbout bevestigd, waardoor fijnafstelling van de draadspanning mogelijk is.
5. Spanning & Vastzetten: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zorg ervoor dat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuidraad onder de juiste hoek van 45-60 graden is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadafsluiting, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.
