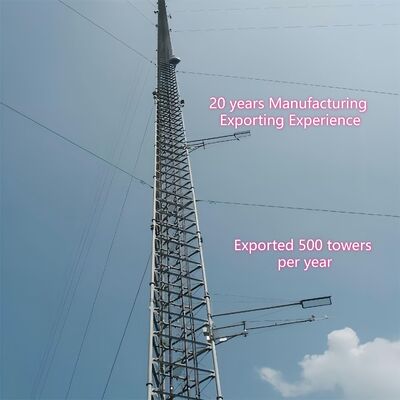

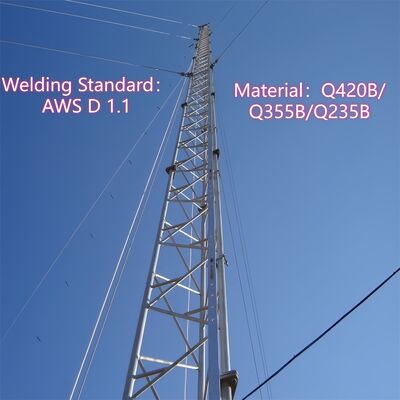

Typhoonbestendige tuidraad 5G Communicatie Stalen Toren conform ANSI TIA 222 G H F en EN 1991 1 4 normen voor ondersteuning van hoge slanke constructies

JIAYAO CO., LTD.

Een tuidraadtoren (ook wel een tuidraadtoren genoemd) is een hoge, slanke structuur die voor stabiliteit afhankelijk is van externe tuidraden (hoogwaardige staalkabels) - in tegenstelling tot zelfdragende torens die onafhankelijk staan. Dit ontwerp maakt het mogelijk om grotere hoogtes te bereiken met minder structureel materiaal, waardoor het een kosteneffectieve keuze is voor toepassingen die uitgebreide dekking of hoogte vereisen.

1. Specificaties

Wat is het torenlichaam van een tuidraadtoren?

Het torenlichaam van een tuidraadtoren (tuidraadmast) is de centrale, slanke draagstructuur die antennes, sensoren of andere apparatuur ondersteunt, en die voor zijdelingse stabiliteit afhankelijk is van externe tuidraden (in plaats van zelfdragende stijfheid). Meestal gebouwd als eenbuisvormig of vakwerk stalen frame, is het smaller dan zelfdragende torens en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de top) om de lastverdeling en windweerstand te optimaliseren. Het torenlichaam is vervaardigd uit verzinkt constructiestaal (conform ASTM A36/S235JR normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennemontages en kabelgoten, en het modulaire ontwerp maakt aanpassing van hoogtes van 30m tot meer dan 200m mogelijk, afgestemd op toepassingen zoals omroep, telecommunicatie of meteorologische monitoring.

Hoe monteer ik een antenne op een tuidraadtoren?

Het monteren van een antenne op een tuidraadtoren volgt een gestructureerd, veiligheid-conform proces dat is afgestemd op het ontwerp van de toren en de industrienormen:

1. Voorbereiding voor installatie: Controleer de draagcapaciteit van de toren om er zeker van te zijn dat deze het gewicht van de antenne (inclusief hardware en bijbehorende kabels) kan dragen. Inspecteer het torenlichaam op corrosie, structurele schade of losse verbindingen, en bevestig de naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennemontage: Bevestig speciale antennemontages (geïntegreerde accessoires van de toren) aan vooraf aangewezen punten op het torenlichaam. Deze montages worden doorgaans vastgezet met hoogwaardige bouten die compatibel zijn met de verzinkte staalstructuur van de toren, wat zorgt voor een stevige verbinding die windkrachten en trillingen weerstaat.
3. Antenne hijsen & Positioneren: Gebruik kranen of gespecialiseerde hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van laserinstrumenten of uitlijningsmeters voor precisie.
4. Antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde montages met compatibele hardware, en draai de bouten aan tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel is, zonder wiebelen dat de prestaties of structurele integriteit kan beïnvloeden.
5. Kabelgeleiding & Integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar apparatuur op de grond, waarbij de juiste isolatie en waterdichting bij de aansluitpunten wordt gegarandeerd.
6. Eindinspectie: Voer een visuele controle uit van de antenne, montages en kabels om een veilige installatie te bevestigen. Test de signaaloverdracht/ontvangst van de antenne om de functionaliteit te verifiëren, en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de tuidraadtoren?

Een anti-klimapparaat voor een tuidraadtoren is een gespecialiseerd veiligheidsonderdeel dat op het torenlichaam is geïnstalleerd om ongeautoriseerde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen omvatten:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die nabij de basis van de toren zijn gemonteerd (doorgaans 2-3m boven de grond) om klimpogingen te blokkeren door hand- of voetgrepen te ontzeggen.
• Gespikkelde of gekartelde afschrikmiddelen: Niet-dodelijk, puntige stalen hulpstukken op lagere torendelen of ladders om ongeautoriseerd klimmen te ontmoedigen.
• Afgesloten toegang: Als de toren is uitgerust met een toegangspaneel op maaiveldniveau of een ladderingang, beperkt een vergrendeld hek de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn vervaardigd uit corrosiebestendige materialen (bijv. verzinkt staal, passend bij het torenlichaam) om buitenomstandigheden te weerstaan. Hun primaire doel is het verbeteren van de veiligheid door het voorkomen van accidenteel of opzettelijk klimmen door ongetrainde personen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor torenoperators.

Hoe verbind ik een tuidraad met een tuidraadtoren?

Het verbinden van tuidraden met een tuidraadtoren omvat een veilig, draagkrachtig proces om ervoor te zorgen dat de draden de toren effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van hoogwaardige staalkabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat het torenlichaam vooraf gefabriceerde bevestigingspunten (bijv. ogen, beugels of dwarsbalken) heeft op intervallen van 20-30m, zoals gespecificeerd in het ontwerp van de toren.
2. Installatie van bevestigingshardware: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de toren met behulp van hoogwaardige bouten (compatibel met de verzinkte staalstructuur van de toren). Deze beugels zijn ontworpen om de spanning gelijkmatig over het torenlichaam te verdelen.
3. Draadbeëindiging: Gebruik professionele beëindigingsfittingen (bijv. pershulzen, kabelklemmen of oogbouten) om het uiteinde van elke tuidraad vast te zetten. Pershulzen worden op de draad geperst voor een permanente, hoogwaardige verbinding, terwijl kabelklemmen verstelbare spanning bieden.
4. Verbinding & Spanning: Bevestig het beëindigde uiteinde van de tuidraad aan de beugel van de toren met een sluiting of pen, zorg voor een veilige pasvorm zonder speling. Gebruik een spanwerktuig (bijv. een spanschroef of trekker) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de toren.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de toren en of de draad uniform is gespannen (overspanning vermijden, wat het torenlichaam zou kunnen belasten). Bevestig dat de hardware en beëindigingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de toren.

Hoe verbind ik een tuidraad met een tuidraadanakerbout?

Het verbinden van tuidraden met tuidraadanakerbouten (grondankers) is een cruciale stap om de spanning van de draad naar de grond over te brengen, wat de stabiliteit van de toren garandeert:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zware betonnen of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45-60° ten opzichte van de tuidraad. Het anker moet volledig uitgehard (voor beton) en stevig ingebed zijn om uittrekkrachten te weerstaan.
2. Ankerbout blootleggen: Zorg ervoor dat de bovenste bout van het anker (tuidraadanakerbout) boven de grond uitsteekt en is voorzien van schroefdraad om verbindingshardware te kunnen monteren. De bout moet van hoogwaardig staal zijn om de spanning van de tuidraad te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de tuidraad met dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of oogbouten) als gebruikt voor de torenverbinding, zorg voor een veilige, draagkrachtige uiteinde.
4. Assemblage van verbindingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de beëindigde tuidraad. De spanschroef wordt via een moer of ring aan de tuidraadanakerbout bevestigd, waardoor de spanning van de draad fijn afgesteld kan worden.
5. Spanning & Vastzetten: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zorg ervoor dat deze zijdelingse krachten weerstaat zonder het anker te trekken. Eenmaal gespannen, vergrendel de spanschroef met borgpennen of borgmoeren om losraken in de loop van de tijd te voorkomen.
6. Eindcontrole: Verifieer dat de verbinding stevig is, het anker geen tekenen van beweging vertoont en de tuidraad op de juiste hoek van 45-60° is uitgelijnd. Inspecteer op corrosie van de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.
