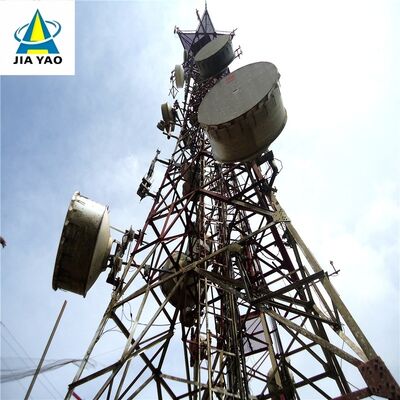

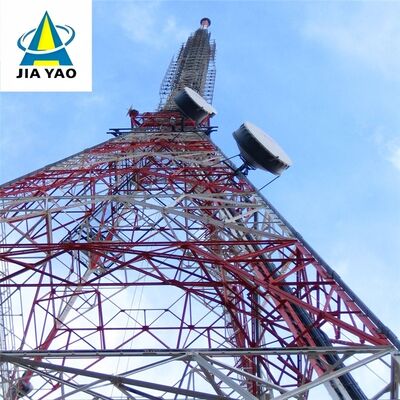

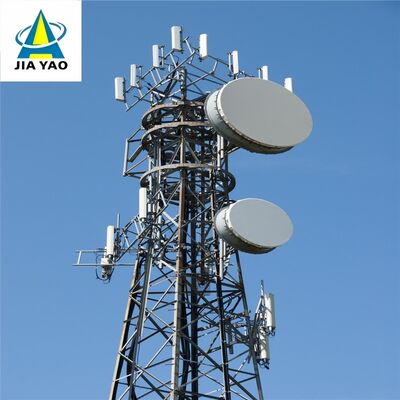

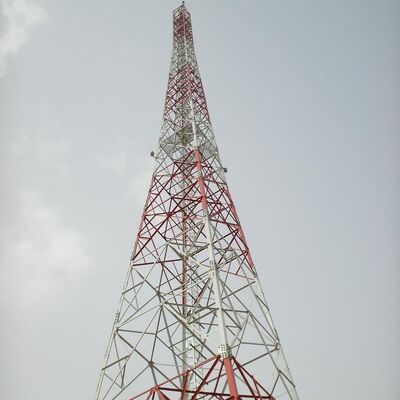

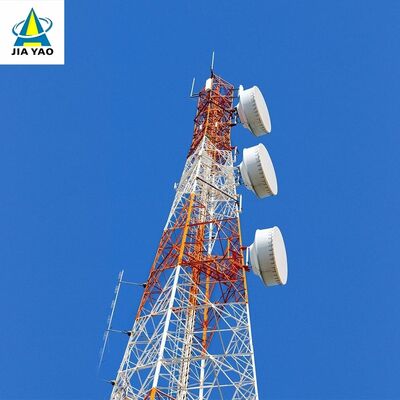

4-benige hoekstalen toren ontworpen om te voldoen aan ANSI TIA- en EN-normen en biedt ondersteuning voor telecom- en stroominfrastructuurprojecten

JIAYAO CO.,LID

Productbeschrijving

Verpakkingsdetails:Telecomtoren wordt gebundeld met gegalvaniseerde banden volgens de eisen van de klant.

Levering:Verzonden binnen 20 dagen na betaling vanuit de haven van Tianjin

Torenonderdelen:Eén stalen toren is verdeeld in verschillende bundels.

Bouten:Pacrum.lon zak of staal

Wij zijn gespecialiseerd in het ontwerpen en produceren van op maat gemaakte stalen torens voor telecom-, monitoring-, observatie- en beveiligingstoepassingen.Hieronder vindt u gedetailleerde productinformatie:

Wat is de roosterstructuur van een 4-benige hoekstalen toren?

De roosterstructuur van een 4-benige hoekstalen toren is een kruisvormig, vakwerkachtig raamwerk dat de vier verticale hoekstalen poten van de toren verbindt. Samengesteld uit onderling verbonden stalen elementen (meestal hoekstaal of roosterstaven), vormt het een webachtig patroon dat belastingen - waaronder het eigen gewicht van de toren, het gewicht van de apparatuur, wind, seismische krachten en ijsbelastingen - gelijkmatig over alle vier de poten verdeelt. Deze structuur is geïntegreerd over de gehele hoogte van de toren en vormt een aanvulling op het taps toelopende ontwerp van de toren (breder aan de basis, smaller aan de top) om de structurele integriteit en stabiliteit te verbeteren. De roosterconfiguratie brengt een hoge sterkte in evenwicht met lichtgewicht prestaties, waardoor het materiaalgebruik wordt geminimaliseerd en tegelijkertijd de draagkracht en de weerstand tegen extreme omgevingsomstandigheden worden gemaximaliseerd. Het vergemakkelijkt ook de luchtstroom, waardoor de windweerstand wordt verminderd en de algehele stabiliteit van de toren verder wordt verbeterd.

Hoe monteer je de MW-schotel op de 4-benige hoekstalen toren?​

Het monteren van een microgolfschotel (MW) op een 4-benige hoekstalen toren volgt een systematisch, veiligheidsconform proces:

1. Voorbereiding voor installatie: Controleer de draagkracht van de toren om er zeker van te zijn dat deze het gewicht van de MW-schotel kan dragen (inclusief de schotel, de montagebeugel en de bijbehorende hardware). Controleer of het ontwerp van de toren voldoet aan de relevante normen (bijv. TIA/EIA-222-G/F) voor het monteren van apparatuur.
2. Beugelinstallatie: Bevestig speciale antenne-/microgolfbeugels (geleverd met de toren of op maat gemaakt) aan vooraf aangewezen montagepunten op de behuizing van de toren of het apparatuurplatform. Deze beugels worden vastgezet met behulp van hoogwaardige bouten (conform ISO 898 kwaliteit 6.8/8.8) om een stevige verbinding met de roosterstructuur of torenpoten te garanderen.
3. Schotel hijsen en positioneren: Gebruik kranen of speciale hijsapparatuur om de MW-schotel naar de beoogde hoogte te hijsen (meestal op de bovenste secties van de toren of een speciaal apparatuurplatform). Zorg ervoor dat de schotel is uitgelijnd met het beoogde point-to-point communicatiepad (pas de azimut en elevatie aan indien nodig).
4. De schotel vastzetten: Bevestig de MW-schotel aan de vooraf geïnstalleerde beugels met behulp van compatibele hardware en draai de bouten vast met het gespecificeerde koppel met behulp van gekalibreerde gereedschappen. Zorg ervoor dat de schotel waterpas en stabiel staat, zonder wiebelen of bewegen.
5. Kabelgeleiding en integratie: Leid de signaalkabels van de schotel door de geïntegreerde kabelgoten van de toren om ze te beschermen tegen milieuschade. Sluit de kabels aan op de juiste apparatuur (bijv. zenders/ontvangers) aan de basis van de toren of op een tussenplatform, waarbij een goede isolatie en waterdichtheid wordt gewaarborgd.
6. Eindinspectie: Voer een visuele controle uit om te bevestigen dat de schotel stevig is gemonteerd, de beugels intact zijn en de kabels correct zijn georganiseerd. Test de signaaloverdracht van de schotel om de uitlijning en functionaliteit te verifiëren, waarbij de veiligheidsprotocollen gedurende het hele proces worden nageleefd.

Wat is de hoofdstructuur van een 4-benige hoekstalen toren?

De hoofdstructuur van een 4-benige hoekstalen toren is een zelfdragend raamwerk dat is ontworpen voor stabiliteit en draagkracht, bestaande uit drie hoofdonderdelen:

• Vier verticale hoekstalen poten: De primaire dragende elementen, gemaakt van hoogwaardig constructiestaal (bijv. Q235B, Q345B, Q420; conform ASTM A36/A572) en gerangschikt in een vierkante basisconfiguratie. Deze poten dragen het totale gewicht van de toren (inclusief apparatuur en omgevingsbelastingen) over naar de fundering.
• Roosterverbanden: Kruisende stalen elementen (hoekstaal of roosterstaven) die de vier poten horizontaal en diagonaal verbinden. Dit vakwerksysteem verdeelt de belastingen gelijkmatig over de constructie, verbetert de stijfheid en is bestand tegen zijdelingse krachten (wind, seismische activiteit), waardoor het karakteristieke roosterpatroon van de toren ontstaat.
• Taps toelopend frame-ontwerp: De toren versmalt geleidelijk van de basis naar de top (breder aan de onderkant, smaller aan de bovenkant), waardoor de structurele integriteit wordt geoptimaliseerd door materiaal te concentreren waar de belastingen het zwaarst zijn (aan de basis) en de windweerstand op grotere hoogten wordt verminderd.

Aanvullende structurele elementen (bijv. apparatuurplatforms, klimladders en kabelgoten) zijn geïntegreerd in het hoofdframe om de praktische functionaliteit te ondersteunen, maar de vier verticale poten en roosterverbanden vormen de structurele ruggengraat van de toren.

Platform, ladder van 4-benige hoekstalen toren

A. Platform

• Doel: Dient als een verhoogde, stabiele werkruimte voor het installeren, onderhouden of inspecteren van apparatuur (bijv. MW-schotels, 5G-antennes, bewakingsapparatuur) en torenonderdelen. Het biedt ook een veilig rustpunt voor werknemers tijdens het klimmen.
• Ontwerpkenmerken: Meestal gemaakt van gegalvaniseerd staal (conform ASTM A123/ISO 1461 voor corrosiebestendigheid) en geïntegreerd in de roosterstructuur van de toren op gespecificeerde hoogten. Platforms kunnen veiligheidsleuningen, antislipoppervlakken en toegangsluiken bevatten om de veiligheid van werknemers te waarborgen. Ze zijn zo ontworpen dat ze het gewicht van werknemers, gereedschap en apparatuur kunnen dragen, in overeenstemming met de algehele draagkracht van de toren.
• Maatwerk: Kan op meerdere hoogten worden toegevoegd op basis van projectbehoeften (bijv. in de buurt van antennemontagepunten of in het midden van de toren voor onderhoud).

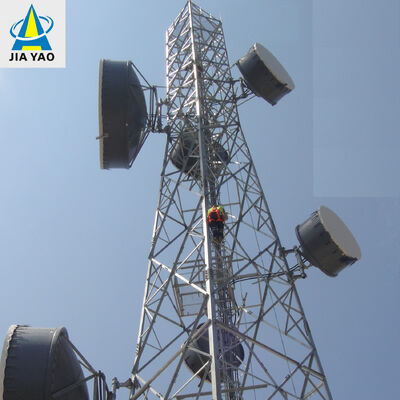

B. Ladder

• Doel: Een speciaal veiligheidstoegangssysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of hogere secties te bereiken voor installatie, inspectie of reparaties.
• Ontwerpkenmerken: Gemaakt van gegalvaniseerd staal voor duurzaamheid en corrosiebestendigheid, met gelijkmatig verdeelde sporten (volgens de veiligheidsnormen van de industrie) voor comfortabel klimmen. Belangrijke veiligheidskenmerken zijn onder meer leuningen, valbeveiligingssystemen (bijv. kabelgeleiders voor harnassen) en soms kooibehuizingen om vallen te voorkomen. De ladder is verticaal bevestigd aan de poten of het rooster van de toren, waardoor een veilig, stabiel pad wordt gegarandeerd.
• Naleving: Ontworpen in overeenstemming met veiligheidsvoorschriften en industrienormen (bijv. TIA/EIA-222-G/F), met prioriteit voor de bescherming van werknemers tijdens verticale toegang.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door veilige, efficiënte toegang tot apparatuur en componenten op grote hoogte mogelijk te maken, ter ondersteuning van de voortdurende werking en het onderhoud.

​

Verzinken van hoekstalen toren testen

Verzinken is een essentiële oppervlaktebehandeling voor 4-benige hoekstalen rooster torens, die langdurige corrosiebestendigheid biedt om barre buitenomstandigheden te weerstaan en de levensduur van de toren te verlengen tot meer dan 20 jaar. Hieronder volgt een vereenvoudigd overzicht van de verzinkingsproeven:

1. Kern testdoelstellingen

• Zorg voor voldoende coatingdikte voor duurzame corrosiebescherming.
• Controleer de uniformiteit van de zinkcoating en een sterke hechting (voorkom afbladderen/afschilferen).
• Controleer op geen kritieke defecten (bijv. blank staal, scheuren, putjes).
• Voldoen aan internationale normen (ASTM A123, ISO 1461).

2. Belangrijkste testmethoden (uitgevoerd na de fabriek en na installatie)

• Coatingdikte: Gebruik magnetische diktemeters (niet-destructief) of micrometers (alleen destructief voor monsters); minimaal 85–120 μm (dikker voor zware omgevingen).
• Hechting: Buigproef (180°), hamertest of meskruisproef - geen loslating van de coating toegestaan.
• Visuele inspectie: Controleer op blank staal, scheuren, ongelijkmatige zinkopbouw of verontreiniging; kleine onregelmatigheden zijn acceptabel als ze geen impact hebben.
• Corrosiebestendigheid: Zoutsproeitest (ASTM B117/ISO 9227) gedurende 100–500 uur (bestand tegen rode roest); optionele langdurige blootstelling in het veld.
• Optionele chemische analyse: AAS/XRF om ≥98% zinkzuiverheid te bevestigen en onzuiverheden te detecteren.

3. Nalevingsnormen

Houd u aan ASTM (A123, B117, A572), ISO (1461, 9227, 898), torenontwerp codes (TIA/EIA-222-G/F) en lokale voorschriften.

4. Spot-checks na installatie

• Meet de dikte opnieuw op kritieke verbindingen.
• Inspecteer op schade (krassen, deuken) en werk bij met zinkrijke verf indien nodig.
• Controleer de integriteit van de coating bij boutgaten en slijtagegevoelige gebieden.

Deze tests garanderen de betrouwbaarheid van de gegalvaniseerde coating en ondersteunen de prestaties van de toren in infrastructuurtoepassingen.

Klik hier voor meer informatie!!!!!!

Verpakking & Verzending

Certificaten

​Klik hier voor meer informatie!!!!!!

Aangepaste producttypen & voordeel

Zelfdragende toren 
Zelfdragende toren is meestal een 3- of 4-benige toren, en het materiaal is stalen buis of hoekstaal. Wat betreft de verbinding, wordt een buistoren verbonden door een flens en een hoekstalen toren wordt verbonden door moeren en bouten. 
Kenmerken: 
1. Kleine coëfficiënt van windbelasting, sterke windweerstand. 
2. Bespaar landbronnen, handige locatie. 
Handig transport en installatie. 

Stalen buistoren
De buistoren verwijst naar een zelfdragende hoogbouwconstructie met een torenkolom gemaakt van stalen buizen en een torenlichaamsectie in een driehoekige vorm. De belangrijkste kenmerken zijn dat de drie buistorenkolom is gemaakt van stalen buizen en de torenlichaamsectie een driehoekige vorm heeft, wat een hoogbouwconstructie is die verschilt van hoekstaal.

Monopooltoren

Monopooltoren, is een veelgebruikt type, met een mooie uitstraling, die een klein oppervlak van 9 tot 18 vierkante meter beslaat, kosteneffectief is en door de meerderheid van de constructie wordt aangenomen. Torenlichaam neemt een redelijkere sectie aan, die wordt verbonden door een hoogwaardige bout of overlap (slipverbinding). Het heeft de kenmerken van eenvoudige installatie en kan zich aanpassen aan een verscheidenheid aan gecompliceerde veldlocaties.

Tuitoon 
Tuitoon heeft een nieuwe uitstraling en het grootste kenmerk is dat deze wordt versterkt door het gebruik van stalen tuidraden. Tuitoon is een veelvoorkomend type communicatietoren die economisch en praktisch is. Het is lichter en goedkoper dan de andere. Het is zeer geschikt voor de geografische brede gebieden. 

Wachttoren
De wachttoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt voor het observeren van de omgeving en een belangrijke rol speelt in meerdere velden. Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgeving, en de architecturale stijl wordt meestal afgestemd op de omgeving. Observatietorens bestaan meestal uit torenlichamen, platforms, torens en ladders, met compacte en duurzame structuren.

Gecamoufleerde boomtoren
Gecamoufleerde boomtoren is ook een soort cartificiale bomen van Bionic boomtoren, op basis als een echte, plus het zorgvuldige ontwerp, wanneer geplaatst tussen de echte bomen in een sightseeinggebied, park en plein, zal het een deel van de natuur zijn. 
Kenmerken: 
1. Prachtige structuur en prachtige uitstraling. 
2. Sterke structurele stabiliteit en lange levensduur. 
3. Klein oppervlak en groot economisch effect.

Onze diensten

JIAYAO CO., LTD. is een professionele fabrikant van telecomtorens en goedgekeurd door ISO9001. We streven ernaar om klanten de meest geoptimaliseerde oplossingen en de beste communicatietoren te bieden. Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoekstalen torens, stalen buistorens, monopooltorens, dennenboomtorens, tuitoons en wachttorens. Onze afdelingen omvatten ontwerp, R&D, inspectie, laboratorium, QC, verzinken en staaltoren afdelingen. Onze grondstoffen komen van bekende staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
​

Als u het nodig heeft, verwelkomen wij u 24 uur per dag!
