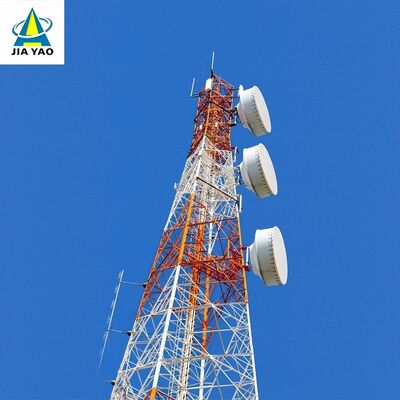

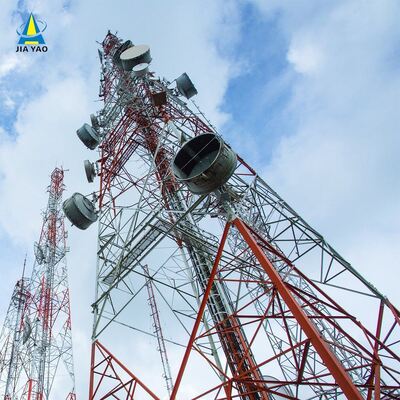

4-benige hoekstalen toren ontworpen om te voldoen aan ANSI TIA- en EN-normen en biedt ondersteuning voor telecom- en stroominfrastructuurprojecten

JIAYAO CO.,LID

Productbeschrijving

Verpakking:De telecom toren zal worden gebundeld met gegalvaniseerde banden volgens de vereisten van de klant.

Aflevering:Verzonden in 20 dagen na betaling uit Tianjin haven

De leden van de toren:Een stalen toren is in verschillende bundels gescheiden.

- Schroeven:Pacrum.lon zak of stalen zak

We zijn gespecialiseerd in het ontwerpen en produceren van op maat gemaakte stalen torens voor telecom, monitoring, observatie en beveiliging.Hieronder vindt u de gedetailleerde productinformatie:

Wat is de laatste structuur van een vierbenige hoekige stalen toren?

De roosterstructuur van een vierbenige hoekige stalen toren is een dwarsdoorsnede, truss-achtig frame dat de toren's vier verticale hoek stalen benen verbindt.met een breedte van niet meer dan 50 mmHet vormt een webachtig patroon dat de belastingen, waaronder het eigen gewicht van de toren, het gewicht van de apparatuur, wind, seismische krachten en ijsbelastingen, gelijkmatig over alle vier de benen verdeelt.Deze structuur is geïntegreerd in de hele hoogte van de toren., een aanvulling op het conische ontwerp van de toren (breder aan de onderkant, smaller aan de bovenkant) om de structurele integriteit en stabiliteit te verbeteren.De roosterconfiguratie combineert hoge sterkte met lichte prestaties, waardoor het materiaalverbruik tot een minimum wordt beperkt en tegelijkertijd het draagvermogen en de weerstand tegen extreme omgevingsomstandigheden maximaal worden.vermindering van de windweerstand en verdere verbetering van de algemene stabiliteit van de toren.

Hoe monteer ik de MW schotel op de vier poten hoekige stalen toren?- Ik weet het niet.

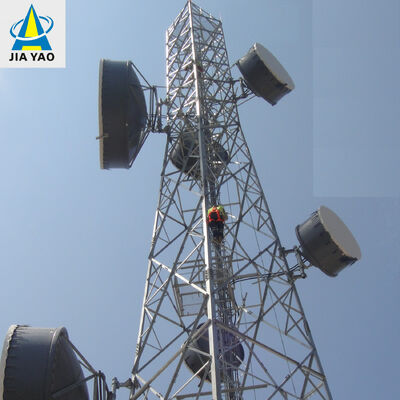

Het monteren van een magnetron op een vierbenige hoekige stalen toren volgt een systematisch, veilig proces:

1. Voorbereiding van de installatie: Controleer de draagkracht van de toren om ervoor te zorgen dat deze het gewicht van de MW-schotel kan dragen (inclusief de schotel, de bevestigingsbeugel en de bijbehorende hardware).Controleer of het ontwerp van de toren voldoet aan de desbetreffende normen (.g., TIA/EIA-222-G/F) voor de montage van apparatuur.
2. Installatie van beugels: Speciale antenne-/microgolfbeugels (bij de toren geleverd of op maat vervaardigd) bevestigen aan vooraf aangewezen bevestigingspunten op de toren­ of apparatuurplatform.Deze beugels zijn bevestigd met behulp van hoogsterke bouten (volgens ISO 898 klasse 6.8/8.8) om een stevige aansluiting op de roosterstructuur of torenbenen te garanderen.
3. Het opheffen en plaatsen van de borden: Gebruik kranen of gespecialiseerde heftoestellen om de MW-schotel naar de beoogde hoogte te tillen (meestal op de bovenste delen van de toren of op een speciaal uitrustingsplatform).Zorg ervoor dat de schotel is uitgelijnd met het beoogde punt-tot-punt communicatiepad (aanpassen voor azimut en hoogte indien nodig).
4. De schaal veiligstellen: bevestig de MW-schotel aan de vooraf geïnstalleerde beugels met behulp van compatibele hardware, en trek de bouten vast tot het gespecificeerde koppel met gekalibreerde gereedschappen.zonder wankelen of bewegen.
5. Kabelrouting en -integratie: Verbind de signaalkabel van de schotel via de ingebouwde kabelbakken van de toren om ze te beschermen tegen milieuschade.zenders/ontvangers) aan de basis van de toren of het tussenplatform, waarbij een goede isolatie en waterdichtheid wordt gewaarborgd.
6. Eindinspectie: Voer een visuele controle uit om te controleren of de schotel goed is gemonteerd, de beugels intact zijn en de kabels goed zijn georganiseerd.de veiligheidsprotocollen gedurende het hele proces naleven.

Wat is de belangrijkste structuur van een vierbenige hoekige stalen toren?

De belangrijkste structuur van een vierbenige hoekige stalen toren is een zelfdragend kader dat is ontworpen voor stabiliteit en draagkracht en bestaat uit drie kerncomponenten:

• Vier verticale hoekstaalbenen: De primaire dragende elementen, gemaakt van hoogwaardig bouwstaal (bijv. Q235B, Q345B, Q420; conform ASTM A36/A572) en in een vierkante basisconfiguratie.Deze benen brengen het totale gewicht van de toren (inclusief apparatuur en milieubelastingen) over op de fundering.
• Verbindingen van tralies met rooster: kruisvormige stalen elementen (hoekige staalbalken of roosterbalken) die de vier benen horizontaal en diagonaal verbinden.en weerstaat zijkrachten (wind), seismische activiteit), waardoor het karakteristieke roosterpatroon van de toren wordt gevormd.
• Conic frame ontwerp: De toren vernauwt zich geleidelijk van de basis naar de top (breder onderaan, smaller bovenaan),het optimaliseren van de structurele integriteit door materiaal te concentreren waar de belastingen het zwaarst zijn (aan de basis) en het verminderen van de windweerstand op hogere hoogten.

Aanvullende structurele elementen (bijv. apparatuurplatforms, klimladders en kabelbakken) worden geïntegreerd in het hoofdkader om de praktische functionaliteit te ondersteunen.Maar de vier verticale benen en de roosterverbindingen vormen de structuur van de toren.

Platform, ladder van vier poten hoekige stalen toren

A. Platform

• Doel: dient als een verhoogde, stabiele werkruimte voor het installeren, onderhouden of inspecteren van apparatuur (bv. MW-antennen, 5G-antennen, bewakingsapparaten) en torencomponenten.Het biedt ook een veilige rustplaats voor werknemers tijdens het klimmen.
• Ontwerpkenmerken: Meestal vervaardigd van gegalvaniseerd staal (voldoend aan ASTM A123/ISO 1461 voor corrosiebestendigheid) en geïntegreerd in de roosterstructuur van de toren op bepaalde hoogten.Plattformen kunnen veiligheidsrails bevattenDe torens zijn ontworpen om het gewicht van werknemers, gereedschappen en uitrusting te ondersteunen, in overeenstemming met de totale draagkracht van de toren.
• Aanpassing: kan worden toegevoegd op meerdere hoogten op basis van de behoeften van het project (bijvoorbeeld in de buurt van antenne montagepunten of midden toren voor onderhoud).

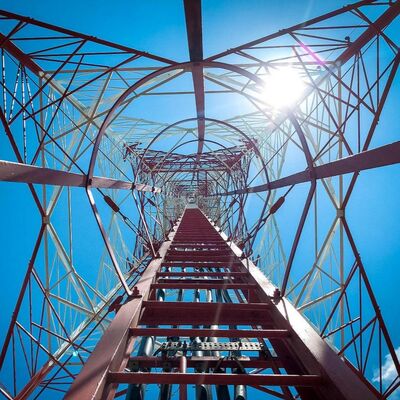

B. Ladder

• Doel: Een speciaal veiligheidstoegangsysteem waarmee werknemers de toren kunnen beklimmen om platforms, apparatuur of bovenste delen te bereiken voor installatie, inspectie of reparatie.
• Ontwerpkenmerken: Gebouwd van gegalvaniseerd staal voor duurzaamheid en corrosiebestandheid, met gelijkmatig gespreide trappen (volgens industriële veiligheidsnormen) voor comfortabel klimmen.valbeveiligingssystemen (e)De ladder is verticaal aan de benen van de toren of aan het rooster bevestigd, zodat een veilige, stabiele weg wordt gewaarborgd.
• Naleving: Ontworpen in overeenstemming met veiligheidsvoorschriften en industriële normen (bv. TIA/EIA-222-G/F), waarbij prioriteit wordt gegeven aan de bescherming van werknemers bij verticale toegang.

Samen verbeteren het platform en de ladder de bruikbaarheid van de toren door veilige, efficiënte toegang te bieden tot apparatuur en componenten op grote hoogte en doorlopende werking en onderhoud te ondersteunen.

- Ik weet het niet.

Beproeving van galvaniserende hoekstaaltorens

Galvanisatie is een essentiële oppervlaktebehandeling voor viervoetige hoekige stalen roostertorens.het leveren van langdurige corrosiebestendigheid om te kunnen weerstaan aan harde buitenomstandigheden en de levensduur van de toren te verlengen tot meer dan 20 jaarHieronder vindt u een vereenvoudigd overzicht van de galvaniseringstests:

1Kerndoelstellingen van de test

• Zorg voor een voldoende laagdikte voor duurzame corrosiebescherming.
• Controleer de gelijkmatigheid van de zinkcoating en de sterke hechting (vermijd schilfering/vlokken).
• Controleer of er geen kritieke defecten zijn (bijv. kaal staal, scheuren, putten).
• Voldoen aan de internationale normen (ASTM A123, ISO 1461).

2. Belangrijkste testmethoden (na de fabriek en na de installatie)

• Dikte van de coating: Magnetische dikte-meters (niet-destructief) of micrometers (alleen destructief voor monsters) gebruiken; minimaal 85-120 μm (dikker voor ruwe omgevingen).
• Aanhangsel: Buigproef (180°), hamertest of mes-kruisluikproef: niet toegestaan om de coating los te maken.
• Visuele inspectie: Controleer op kaal staal, scheuren, ongelijke zinkophoping of verontreiniging; kleine onregelmatigheden zijn aanvaardbaar als ze geen impact hebben.
• Corrosiebestendigheid: Zoutsprayproef (ASTM B117/ISO 9227) gedurende 100×500 uur (weerstand tegen rode roest); optioneel langdurige blootstelling aan het veld.
• Facultatieve chemische analyse: AAS/XRF om de zuiverheid van zink ≥ 98% te bevestigen en onzuiverheden op te sporen.

3. Nalevingsnormen

Voldoen aan ASTM (A123, B117, A572), ISO (1461, 9227, 898), torenontwerpcodes (TIA/EIA-222-G/F) en lokale voorschriften.

4. Spotcontroles na de installatie

• De dikte wordt opnieuw gemeten bij kritieke verbindingen.
• Controleer of er schade is (krassen, inbrekingen) en verf indien nodig met zinkrijke verf.
• Controleer de integriteit van de coating bij boutengaten en hoog slijtagegebieden.

Deze test garandeert de betrouwbaarheid van de gegalvaniseerde coating en ondersteunt de prestaties van de toren in infrastructuurtoepassingen.

Klik hier voor meer informatie!!!!!!

Verpakking en verzending

Certificaten

- Ik weet het niet.Klik hier voor meer informatie!!!!!!

Op maat gemaakte productsoorten & voordeel

Zelfhoudende toren 
Een zelfdragende toren is meestal een toren met 3 of 4 poten, en het materiaal is staalpijp of hoekstaal.en hoek staal toren is verbonden door moeren en bouten.
Kenmerken:
1Kleine windbelasting, sterke windweerstand.
2- Spaar land, gunstige locatie.
Gemakkelijk vervoer en installatie.

Pipe Steel Tower
De buistoren verwijst naar een zelfdragende hoge stalen structuur met een torenkolom van stalen buizen en een torenkarosserie in driehoekige vorm.De belangrijkste kenmerken zijn dat de drie buis toren kolom is gemaakt van stalen buizen en de toren lichaam sectie is in een driehoekige vorm, dat een hoge stalen constructie is die verschilt van hoekstaal.

Monopoletoren

Monopoletoren zijn een veelgebruikt type, met een mooi uiterlijk, met een klein oppervlak van 9 tot 18 vierkante meter, kosteneffectief en wordt door de meerderheid van de bouw gebruikt.De toren heeft een redelijker gedeelte., die is verbonden door middel van een hoge sterkte bol of overlappende ((slip verbinding). Het heeft de kenmerken van een gemakkelijke installatie en kan zich aanpassen aan een verscheidenheid aan ingewikkelde terreinen.

Guyed Tower 
De toren heeft een nieuw uiterlijk en het grootste kenmerk is dat deze wordt versterkt door het gebruik van staaldraad.De toren is een gebruikelijk type communicatietoren die economisch en praktisch is.Het is lichter en goedkoper dan de andere.Het is zeer geschikt voor de brede geografische gebieden.

Wachttoren
De wachttoren is een multifunctioneel gebouw dat voornamelijk wordt gebruikt om de omgeving te observeren en een belangrijke rol speelt op meerdere gebieden.Het ontwerp benadrukt harmonie en eenheid met de natuurlijke omgevingWaarnemingstorens zijn meestal samengesteld uit torenlichamen, platforms, torens en ladders.met compacte en duurzame structuren.

Verhulde boomtoren
De camouflerde boomtoren is ook een soort kunstmatige boom van Bionic boomtoren, op basis als een echte, plus het nauwkeurige ontwerp, wanneer geplaatst tussen de echte bomen in sightseeing gebied,park en plein, zal het een deel van de natuur zijn.
Kenmerken:
1Uitstekende structuur en prachtig uiterlijk.
2. Sterke structurele stabiliteit en lange levensduur.
3Kleine oppervlakte en grote economische effecten.

Onze diensten

JIAYAO CO., LTD. is een professionele telecom toren fabrikant en goedgekeurd door ISO9001.Veel producten zijn geëxporteerd naar de VS, Europa en 55 andere landen.
Wij zijn gespecialiseerd in het ontwerpen en produceren van hoek staal toren, buis staal toren, monopool toren, pijnboom toren, guyed toren en bewaking toren.laboratoriumOnze grondstoffen komen van beroemde staalfabrieken in China: HBIS Group, Baowu Steel Group, Shougang Group.
