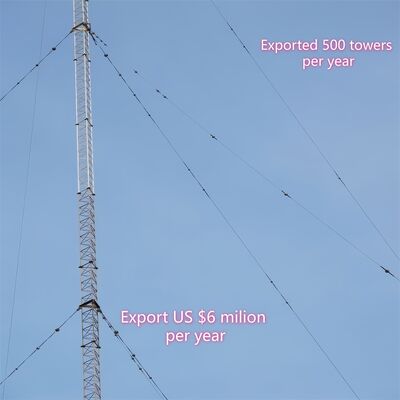

Een tuidraadmast(ook wel een tuimast genoemd) is een hoge, slanke constructie die voor stabiliteit afhankelijk is van externe tuidraden (kabels van zeer sterk staal) - in tegenstelling tot zelfdragende masten die onafhankelijk staan. Dit ontwerp maakt het mogelijk om grotere hoogtes te bereiken met minder constructiemateriaal, waardoor het een kosteneffectieve keuze is voor toepassingen die uitgebreide dekking of hoogte vereisen.

1. Specificaties

Wat is de mast van een tuidraadmast?

De mast van een tuidraadmast (tuimast) is de centrale, slanke dragende constructie die antennes, sensoren of andere apparatuur ondersteunt, waarbij wordt vertrouwd op externe tuidraden voor zijdelingse stabiliteit (in plaats van zelfdragende stijfheid). Meestal geconstrueerd als een buisvormig of vakwerk stalen frame, is het smaller dan zelfdragende masten en heeft het een taps toelopend ontwerp (breder aan de basis, smaller aan de bovenkant) om de lastverdeling en windweerstand te optimaliseren. De mast is vervaardigd van gegalvaniseerd constructiestaal (conform ASTM A36/S235JR-normen) om corrosiebestendigheid en duurzaamheid op lange termijn in buitenomgevingen te garanderen. Het dient als montagebasis voor belangrijke accessoires zoals klimladders, antennebevestigingen en kabelgoten, en het modulaire ontwerp maakt maatwerk van hoogtes van 30 m tot meer dan 200 m mogelijk, afgestemd op toepassingen zoals omroep, telecom of meteorologische monitoring.

Hoe monteer je een antenne op een tuidraadmast?

Het monteren van een antenne op een tuidraadmast volgt een gestructureerd, veiligheidsconform proces dat is afgestemd op het ontwerp van de mast en de industrienormen:

1. Voorbereiding voor installatie: Controleer de draagkracht van de mast om er zeker van te zijn dat deze het gewicht van de antenne kan dragen (inclusief hardware en bijbehorende kabels). Inspecteer de mast op corrosie, structurele schade of losse verbindingen en bevestig de naleving van lokale veiligheidscodes (bijv. IEC 62305 voor bliksembeveiliging).
2. Installatie van antennebevestiging: Bevestig speciale antennebevestigingen (geïntegreerde accessoires van de mast) op vooraf aangewezen punten op de mast. Deze bevestigingen worden meestal vastgezet met behulp van hoogwaardige bouten die compatibel zijn met de gegalvaniseerde stalen constructie van de mast, waardoor een stevige verbinding wordt gegarandeerd die bestand is tegen windkrachten en trillingen.
3. Antenne hijsen & positioneren: Gebruik kranen of speciale hijsapparatuur om de antenne naar de beoogde hoogte te hijsen (strategisch gekozen voor optimale signaaldekking). Lijn de antenne uit met de beoogde zend-/ontvangstrichting, met behulp van lasergereedschap of uitlijningsmeters voor precisie.
4. De antenne vastzetten: Bevestig de antenne aan de vooraf geïnstalleerde bevestigingen met behulp van compatibele hardware en draai de bouten vast tot het gespecificeerde koppel om beweging te voorkomen. Zorg ervoor dat de antenne waterpas en stabiel staat, zonder wiebelen dat de prestaties of structurele integriteit zou kunnen beïnvloeden.
5. Kabelgeleiding & integratie: Leid signaalkabels of feeders door de geïntegreerde kabelgoten van de mast om ze te beschermen tegen milieuschade. Sluit de kabels aan op de antenne en leid ze naar beneden naar de grondapparatuur, waarbij u zorgt voor een goede isolatie en waterdichtheid op de verbindingspunten.
6. Eindinspectie: Voer een visuele controle uit van de antenne, bevestigingen en kabels om een veilige installatie te bevestigen. Test de signaalzending/ontvangst van de antenne om de functionaliteit te verifiëren en zorg ervoor dat alle veiligheidsprotocollen (bijv. valbeveiliging voor werknemers) gedurende het hele proces worden gevolgd.

Wat is het anti-klimapparaat op de tuidraadmast?

Een anti-klimapparaat voor een tuidraadmast is een gespecialiseerde veiligheidscomponent die op de mast is geïnstalleerd om ongeoorloofde toegang te voorkomen en valrisico's te verminderen. Veelvoorkomende ontwerpen zijn onder meer:

• Anti-klimkragen/rokken: Cirkelvormige of conische stalen barrières die in de buurt van de basis van de mast zijn gemonteerd (meestal 2–3 m boven de grond) om klimpogingen te blokkeren door het weigeren van handgrepen of voetsteunen.
• Spijkerachtige of gekartelde afschrikmiddelen: Niet-dodelijke, puntige stalen bevestigingen op lagere mastsecties of ladders om ongeoorloofd klimmen te ontmoedigen.
• Toegang op slot: Als de mast is uitgerust met een toegangspaneel op de grond of een ladderingang, beperkt een vergrendelde poort de toegang tot alleen gecertificeerd personeel.

Deze apparaten zijn gemaakt van corrosiebestendige materialen (bijv. gegalvaniseerd staal, passend bij de mast) om bestand te zijn tegen buitenomstandigheden. Hun primaire doel is om de veiligheid te verbeteren door onbedoeld of opzettelijk klimmen door ongetrainde personen te voorkomen, in overeenstemming met lokale bouwveiligheidscodes en aansprakelijkheidsbeperking voor mastbeheerders.

Hoe verbind je tuidraden en een tuidraadmast?

Het verbinden van tuidraden met een tuidraadmast omvat een veilig, dragend proces om ervoor te zorgen dat de draden de mast effectief kunnen stabiliseren tegen wind- en seismische krachten:

1. Voorbereiding: Selecteer tuidraden gemaakt van hoogwaardige stalen kabels (conform ASTM A475) met zink- of polymeercoatings voor duurzaamheid. Zorg ervoor dat de mast vooraf vervaardigde bevestigingspunten heeft (bijv. oren, beugels of dwarsarmen) met intervallen van 20–30 m, zoals gespecificeerd in het ontwerp van de mast.
2. Installatie van bevestigingshardware: Monteer zware tuidraadbeugels of vorken op de vooraf aangewezen bevestigingspunten van de mast met behulp van hoogwaardige bouten (compatibel met de gegalvaniseerde stalen constructie van de mast). Deze beugels zijn ontworpen om de spanning gelijkmatig over de mast te verdelen.
3. Draadbeëindiging: Gebruik professionele beëindigingsfittingen (bijv. pershulzen, kabelklemmen of duimlingen) om het uiteinde van elke tuidraad vast te zetten. Pershulzen worden op de draad geperst voor een permanente, zeer sterke verbinding, terwijl kabelklemmen instelbare spanning bieden.
4. Verbinding & spanning: Bevestig het beëindigde uiteinde van de tuidraad aan de beugel van de mast met behulp van een sluiting of pen, en zorg voor een veilige pasvorm zonder speling. Gebruik een spanschroef (bijv. een spanschroef of een come-along) om de spanning van de draad aan te passen aan de ontwerpspecificatie - cruciaal voor het balanceren van zijdelingse krachten op de mast.
5. Verificatie: Controleer of de verbinding is uitgelijnd met de taps toelopende structuur van de mast en dat de draad gelijkmatig is gespannen (waardoor overspanning wordt vermeden, wat de mast zou kunnen belasten). Bevestig dat de hardware en de beëindigingsfittingen corrosiebestendig zijn en voldoen aan de veiligheidsnormen van de mast.

Hoe verbind je tuidraden en ankerbouten?

Het verbinden van tuidraden met ankerbouten (grondankers) is een cruciale stap om de spanning van de draad over te brengen naar de grond, waardoor de stabiliteit van de mast wordt gewaarborgd:

1. Ankervoorbereiding: Zorg ervoor dat het grondanker (zwaar beton- of stalen anker, ontworpen voor trekbelastingen) correct in de grond is geïnstalleerd onder een hoek van 45–60° ten opzichte van de tuidraad. Het anker moet volledig zijn uitgehard (voor beton) en stevig zijn ingebed om trekkrachten te weerstaan.
2. Ankerbout blootstelling: Zorg ervoor dat de bovenste bout van het anker (tuidraadankerbout) boven de grond uitsteekt en is voorzien van schroefdraad om bevestigingshardware te kunnen plaatsen. De bout moet van hoogwaardig staal zijn gemaakt om de spanning van de tuidraad te weerstaan.
3. Draadbeëindiging: Beëindig het vrije uiteinde van de tuidraad met behulp van dezelfde hoogwaardige fittingen (pershulzen, kabelklemmen of duimlingen) die worden gebruikt voor de mastverbinding, waardoor een veilig, dragend uiteinde wordt gegarandeerd.
4. Montage van verbindingshardware: Bevestig een spanschroef (voor spanningsaanpassing) en een sluiting aan de beëindigde tuidraad. De spanschroef wordt via een moer of ring verbonden met de ankerbout, waardoor de spanning van de draad kan worden afgesteld.
5. Spannen & vastzetten: Gebruik de spanschroef om de tuidraad op de vereiste specificatie te spannen, zodat deze zijdelingse krachten weerstaat zonder het anker te trekken. Zodra de spanning is aangebracht, vergrendelt u de spanschroef met splitpennen of borgmoeren om losraken in de loop der tijd te voorkomen.
6. Eindcontrole: Controleer of de verbinding veilig is, het anker geen tekenen van beweging vertoont en de tuidraad onder de juiste hoek van 45–60° is uitgelijnd. Inspecteer op corrosie op de bout, hardware en draadbeëindiging, en zorg voor naleving van IEC 62305 en lokale veiligheidscodes.
